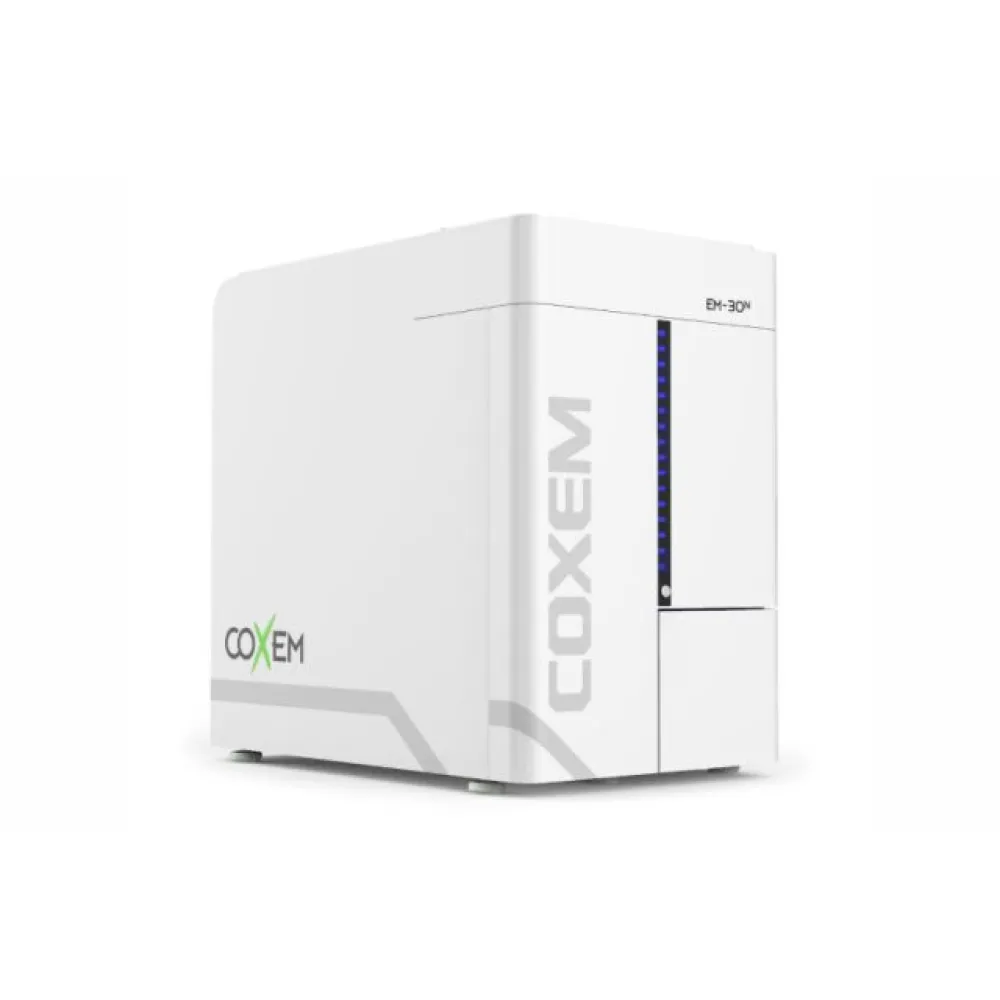

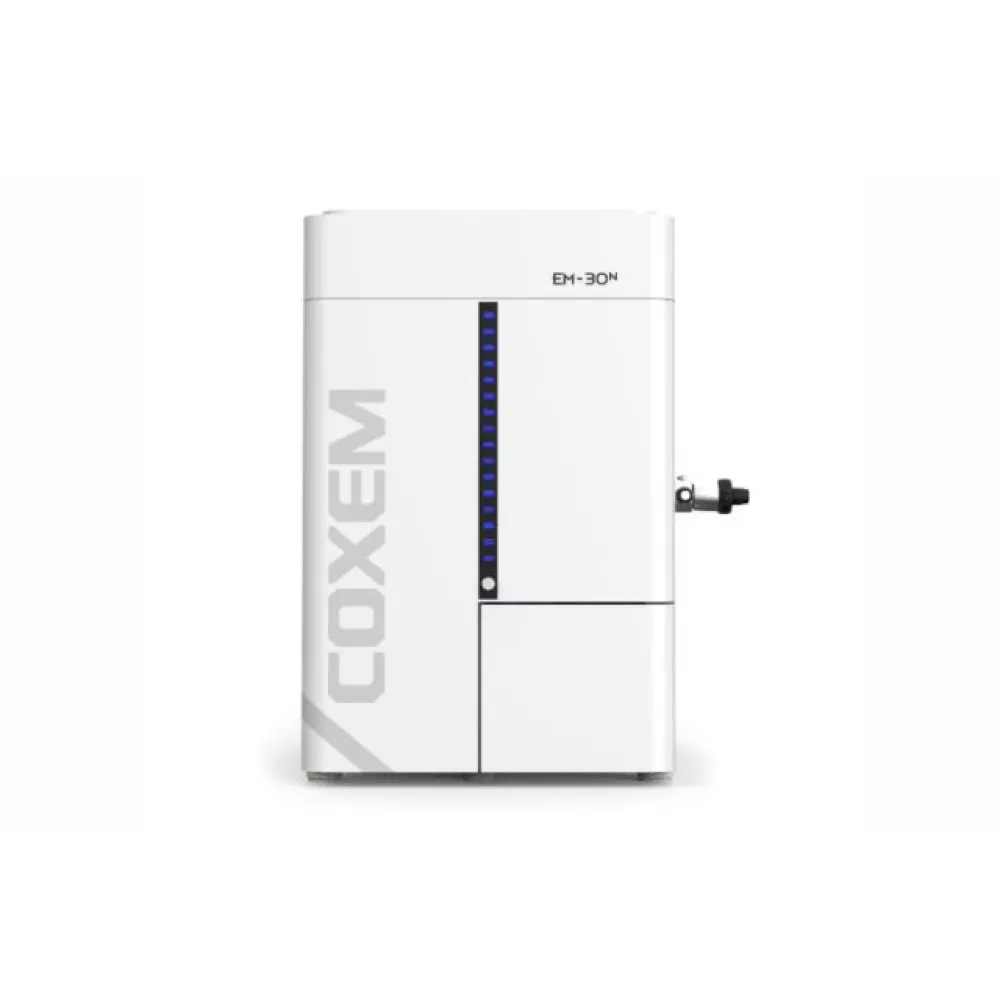

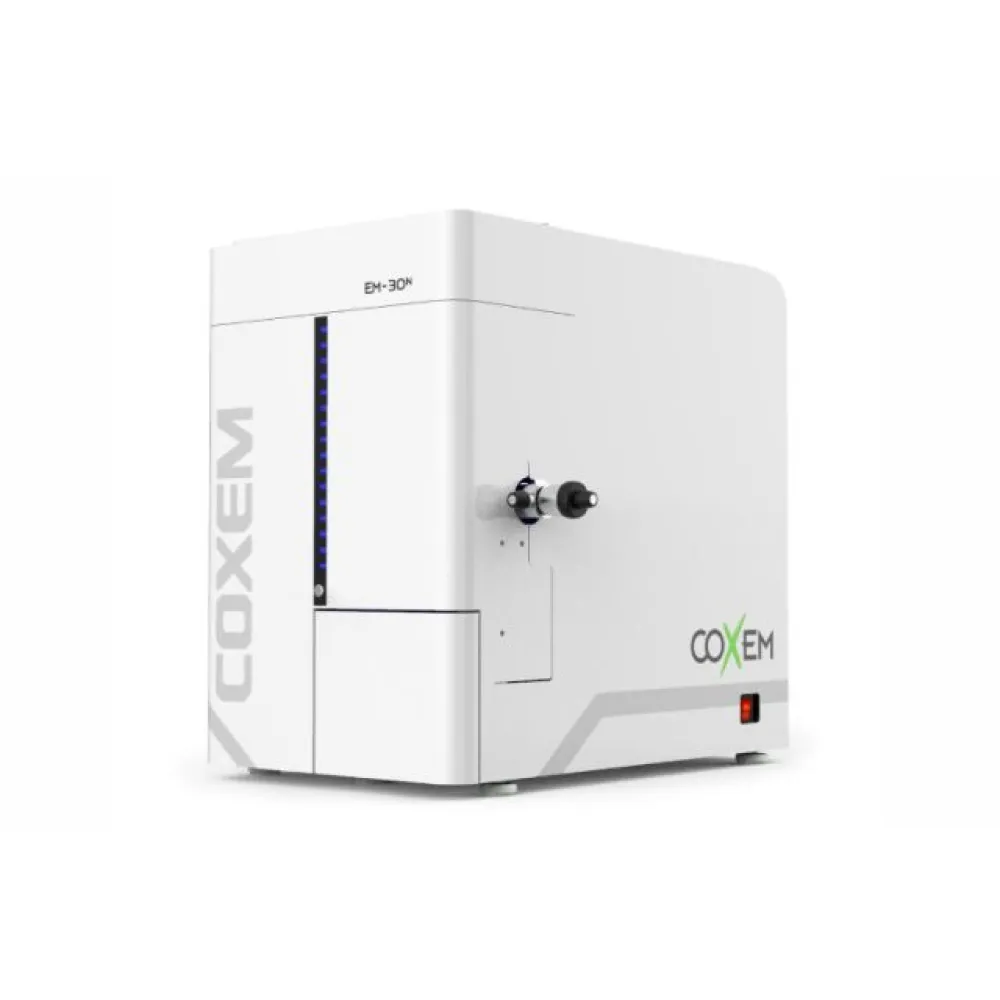

Настольный растровый микроскоп Coxem EM-30N

Самая популярная модель настольного РЭМ на основе вольфрамовой нити. Благодаря технологии DSP (цифровой обработки сигнала) он обеспечивает кристально чистые изображения с низким уровнем шума даже при большом увеличении
Режим панорамы обеспечивает возможность сканирования широкой области, а режим низкого вакуума (LV) дает возможность получать первозданные высококачественные изображения непроводящих образцов без покрытия. EM-30N также является первым в мире настольным СЭМ, который легко интегрируется с компактным EBSD, что еще больше повышает его универсальность и производительность

Области применения:

Преимущество EM-30N заключается в том, что он позволяет наблюдать изображения с большим увеличением. С его помощью можно эффективно получать изображения высокого разрешения, регулируя напряжение, рабочее расстояние и размер электронного луча



Режимы:

• Режим сдвоенного отображения позволяет получать изображения SE и BSE в одном виде
• Режим комбинирования сигналов
• Сочетание SE- и BSE-изображений обеспечивает доступ к формам и химическому составу образцов в режиме режиме реального времени

Интерфейс NanoStation предоставляет множество средств навигации одним кликом в любом из трех различных увеличенных режимов

Микрообзор с использованием карты CCD Navi Cam или держателя проб для перемещения от образца к образцу или по большим участкам

Микрообзор с использованием изображения MiniMap с малым увеличением и индикатором поля зрения (FOV) для перемещения в пределах нанообзора образца при желаемом FOV позволяет производить измерения, щелкая по изображению или используя элементы управления Image Shift для идеального центрирования и выравнивания интересующих элементов образца

Анализ частиц

STEM-детектор

Компания Coxem предлагает настоящий выдвижной STEM-детектор, позволяющий EM-30N проводить ТЕМ-анализ образцов на стандартных решетках ТЕМ с использованием более высокого кВ, чем у других моделей настольных СЭМ. Возможна визуализация в светлом и темном поле, а также использование EDS на 4 образцах, установленных одновременно



Охлаждаемый столик

Проведение РЭМ-исследований влажных образцов требует различных предварительных обработок, таких как сушка в критической точке и фиксация. Чтобы сократить такие сложные процедуры подготовки образцов, система COXEM Coolstage понижает температуру образца для замораживания внутренней влаги, предотвращая разрушительное воздействие вакуума на хрупкую микроструктуру



Режим низкого вакуума

С помощью режима низкого вакуума (LV) можно легко получать изображения непроводящих образцов или изоляционных материалов без специальной предварительной подготовки



Режим двойного отображения/совмещения сигналов

На электронном микроскопе можно получать изображения путем сбора различных сигналов, передаваемых с образцов посредством электронного луча. Детектор SE может собирать данные об особенностях структуры путем улавливания вторичных электронов (SE), а c помощью регистрируемых детектором BSE обратно-рассеянных электронов (BSE) можно получать данные о химическом составе и стереоскопические изображения образцов. Также возможно совмещение сигналов, в результате которого на одном экране выводится изображение форм и структур образцов





Программное обеспечение:

Модель	EM-30N
Электронная пушка	Вольфрамовая нить (W)
Разрешение	< 5нм
Электронно-оптическое увеличение	15x - 150,000x
Цифровое увеличение	15x - 150,000x
Ускоряющее напряжение	1 ~ 30kV
Предметный столик	X : 35mm, Y : 35mm Tilt : 0 ~ 45°
Детектор	SE, BSE*
Режим вакуумирования	HV, LV*
Вакуумная система	Турбонасос (80 л) + роторный насос (100 л)
Размеры	400(Ш) × 630(Д) × 600(В) mm
Вес	85 kg
Функциональные возможности	Панорама v1
	Автофокусировка
	Автоматическая регулировка яркости и контрастности
	Автоматический запуск
	Вывод изображений от трех источников и их сохранение
	Микширование сигналов
	Профиль линии
	Фильтр изображений
	Инструмент для создания аннотаций
	ChamberCam
Формат вывода данных	JPEG, TIFF, BMP
Опции	BSE, EDS, EBSD, STEM
	NaviCAM, Охлаждаемый предметный столик
	LV (20Pa), VP (10 / 20 / 30Pa)
	Панорама v2, NanofiberScanner
	Спиральный насос
