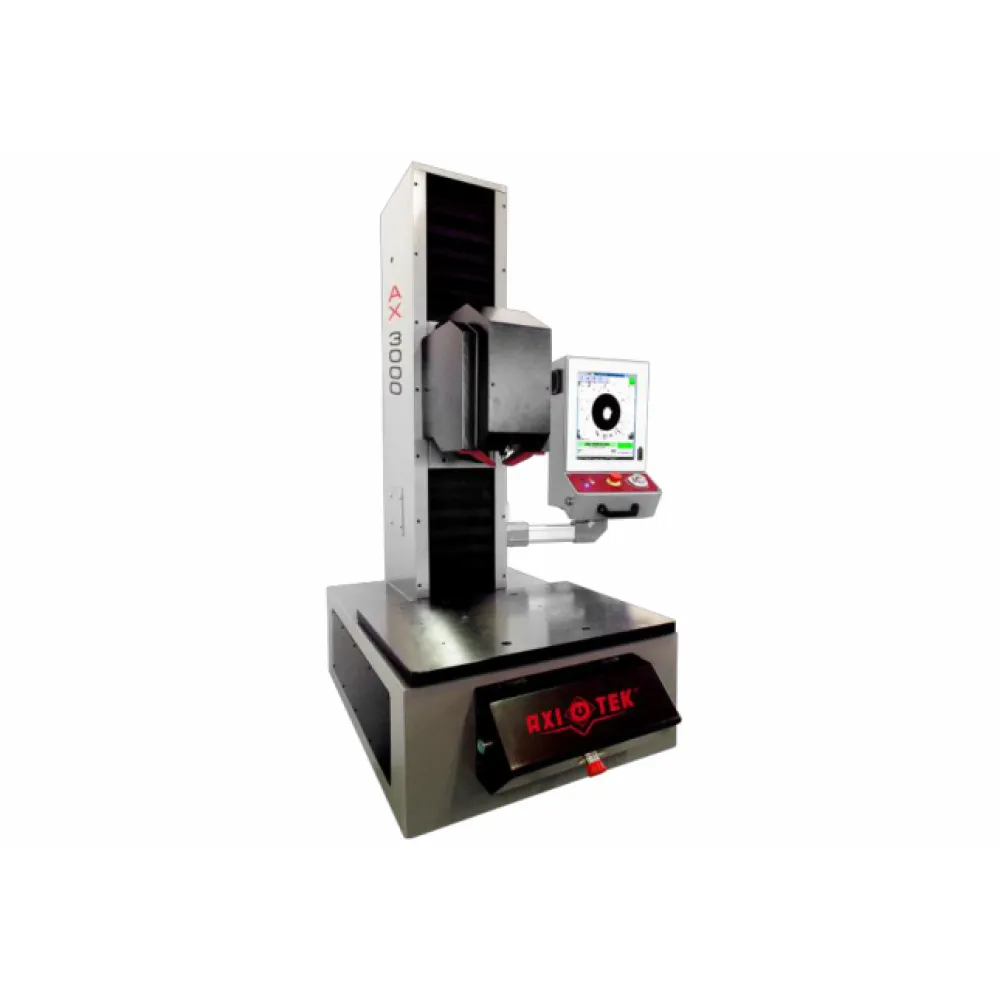

Твердомер AXIOTEK AX 3000 F

Возможность применения объектива на свое усмотрение из следующих вариантов:
0,7x - 1,5x - 5x - 10x - 20x - 40x - 50x

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Для всех металлов: железо, сталь, закаленная сталь, чугун, латунь, алюминий, медь и сплавы металлов. Термообработка, закалка, азотирование, цементация и наплавка. Материалы из керамики и стекла

ОПИСАНИЕ

• Проведение испытаний на твердость по методам Роквелла, Супер-Роквелла, Бринелля, Виккерса, Кнупа и определение твердости пластических материалов согласно требованиям стандартов ISO и ASTM.
• 100% ИТАЛЬЯНСКОЕ ПРОИЗВОДСТВО: разрабатывается и производится в Италии для обеспечения максимальной точности и минимизации погрешностей.
• Точные показания даже при первом испытании благодаря исключительной повторяемости и воспроизводимости.
• Интуитивно понятное программное обеспечение для управления прибором, которое обеспечивает получение результатов/статистики в режиме реального времени, функции анализа изображений и хранения данных.

ПРИНАДЛЕЖНОСТИ

• Высококачественные алмазные или сферические инденторы для проведения испытаний по методу Роквелла, Виккерса, Бринелля и Кнупа.
• Стенды для испытаний с сертификатом, имеющим прослеживаемую связь с аккредитованными испытательными и калибровочными лабораториями для контроля значений твердости. Поставляется также с официальной сертификацией UKAS/ACCREDIA.
• Широкий ассортимент столов и опор для безопасного размещения образцов любого размера и структуры.
• В соответствии с потребностями клиентов мы также разрабатываем специальные решения для испытаний сложных и нестандартных изделий, которые невозможно измерить с помощью стандартных систем.

РЕКОМЕНДУЕТСЯ ДЛЯ ИСПЫТАНИЙ БОЛЬШИХ ИЗДЕЛИЙ НЕПРАВИЛЬНОЙ ФОРМЫ. ПОДХОДИТ ТАКЖЕ ДЛЯ НЕБОЛЬШИХ ОБРАЗЦОВ.

	ИЗМЕРИТЕЛЬНАЯ ГОЛОВКА С ЭЛЕКТРОПРИВОДОМ За счет электропривода измерительная головка перемещается в вертикальном направлении со стандартным ходом 700 мм: это позволяет проводить испытания намного быстрее и получать надежные результаты. Это позволяет измерять объемные детали.
	ОСНОВАНИЕ Большое и прочное основание способно выдержать даже самые крупные изделия неправильной формы. Кроме того, оно также служит в качестве идеального стенда для небольших образцов, поскольку подходит для размещения стандартных и индивидуальных штативов.
	ФИКСАЦИЯ ГРОМОЗДКИХ ДЕТАЛЕЙ И ДЕТАЛЕЙ НЕПРАВИЛЬНОЙ ФОРМЫ Благодаря фиксирующему кожуху и индентору с вертикальным ходом 50 мм с помощью системы автокомпенсации твердомер следует за образцом даже в случае структурного изгиба. Фиксирующий кожух оказывает постоянное давление, что позволяет избежать возможных изменений положения и разрушения структуры образца во время испытания. Измерительная головка никогда не теряет контакт с поверхностью: это позволяет измерять нестабильные, грязные или пропитанные маслом образцы и избавиться от временных затрат и расходов на дополнительные внешние опоры, необходимые для фиксации громоздких изделий.

1. ТЕНЗОДАТЧИК С СИСТЕМОЙ ЗАМКНУТОГО ЦИКЛА Нагрузки прилагаются электронным способом через тензодатчик с системой замкнутого цикла при частоте 1000 импульсов в секунду. Это гарантирует исключительную точность, не допуская любых проблем, связанных с собственным весом твердомеров. 2. ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ЦИКЛ ИСПЫТАНИЙ Просто расположите исследуемый образец на держателе и нажмите кнопку START. Цикл испытания выполняется автоматически: измерительная головка опускается вниз до соприкосновения с образцом, фиксирует его, выполняет измерение, возвращается в исходное положение, и на сенсорном экране отображается значение твердости. Для проведения испытаний по методу Бринелля и Виккерса револьверная головка вращается во время циклов испытаний: оптический объектив автоматически фокусирует вдавливание, которое затем отображается и анализируется на экране вместе со значением твердости.		3. ИННОВАЦИОННАЯ ОПТИЧЕСКАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ По сравнению с револьверными системами наша инновационная система оптического позиционирования позволяет сэкономить время на этапе перехода от индентора к микроскопу. 4. РЕВОЛЬВЕРНАЯ ГОЛОВКА С ЭЛЕКТРОПРИВОДОМ Револьверная головка с электроприводом автоматически вращается во время циклов испытаний: вдавливание и оптический анализ выполняются быстро. Инденторы и линзы поставляются от поставщиков самого высокого уровня из доступных на рынке. 5. СТЕНД ДЛЯ УСТАНОВКИ ПРИБОРА (предоставляется по запросу) 6. БОКОВОЙ СЕНСОРНЫЙ ЭКРАН Управление прибором осуществляется с помощью высококонтрастного сенсорного экрана, который был разработан в помощь оператору: он интуитивно понятен и прост в использовании, но в то же время является мощным и современным инструментом со встроенным программным обеспечением, способным удовлетворить потребности опытных пользователей.
	3. ИННОВАЦИОННАЯ ОПТИЧЕСКАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ По сравнению с револьверными системами наша инновационная система оптического позиционирования позволяет сэкономить время на этапе перехода от индентора к микроскопу.	7. НАДЕЖНОСТЬ В ЛЮБЫХ УСЛОВИЯХ ПРОВЕДЕНИЯ ИСПЫТАНИЙ Прибор отличается особой прочностью: он ударопрочен, а кнопки имеют защиту от попадания жидкости и пыли. Поэтому он не подвержен влиянию вибраций и изменений температуры. Это гарантирует исключительную повторяемость и воспроизводимость результатов в любых условиях проведения испытаний как в лабораториях, так и непосредственно в производственных цехах.

ПРЕИМУЩЕСТВА

• Универсальность: выполнение многочисленных методов испытаний с помощью всего одного прибора
• Отсутствие потерь времени: твердомер разработан для быстрого проведения испытаний, что позволяет экономить драгоценное время, которое можно использовать для других полезных дел
• Очень простая настройка и использование: каждый простой шаг подробно описан в руководстве пользователя
• Гарантированные прямая техническая поддержка, запасные части, принадлежности и изготовление на заказ

ОСОБЕННОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ HDT

• Хранение результатов и данных, обработка данных испытаний (статистика, протоколы испытаний, среднеквадратические отклонения, диаграммы, гистограммы).
• Выход данных на USB; возможность подключения компьютера и принтера.
• Автоматическое определение надлежащей нагрузки в соответствии с выбранной шкалой твердости.
• Автоматическая коррекция результатов по круглым образцам.
• Автоматическое преобразование результатов в различные выбираемые шкалы твердости.
• Автоматическое измерение вдавливания с помощью камеры с ПЗС-матрицей 1/1,8'', с автофокусом и автоматическим управлением уровнями яркости.
• Анализ изображений с разрешением 1280x1024 пикселя, цифровое масштабирование и цифровые линейки, доступность ручного режима чтения.

1. Выбор методов испытаний
2. Настройка таймера для испытаний
3. Регулировка обратного хода
4. Результаты испытаний
5. Пересчеты по твердости
6. Кнопки управления
7. Меню статистики и допусков
8. Строка состояния программного обеспечения

Экспорт данных	Печать протоколов	Сканер штрих-кодов
AX 3000 предлагает множество возможностей вывода и резервного копирования данных. Помимо сохранения результатов все данные, полученные в ходе испытаний, могут быть экспортированы в файлы формата .pdf или .xls (Excel) в зависимости от потребностей заказчика.	Одной из стандартных функций AX 3000 является создание и печать персонализированных протоколов испытаний с логотипом компании, а также данными, значениями и комментариями с помощью любых принтеров, подключенных к системе.	Благодаря порту USB к прибору можно подключить сканер штрихкодов. Он позволяет сканировать любой штрихкод на исследуемых образцах, а после загрузки кодов — создавать специальные протоколы испытаний каждого отдельного образца. Допустимый предел погрешности значительно снижается, при этом вся информация о продукте становится легкодоступной.

ДИАПАЗОН ДЕЙСТВИЯ СИЛЫ:

По методу Роквелла:	588,4 - 980,7 - 1471 Н (60 - 100 - 150 кгс)
По методу Супер-Роквелла:	147,1 - 294,2 - 441,3 Н (15 - 30 - 45 кгс)
По методу Бринелля	49,03 - 61,29 - 98,07 - 153,2 - 245,2 - 294,2 - 306,5 - 612,9 - 1226 - 1839 - 2452 - 4903 - 7355 - 9870 - 29421 Н (5 - 6,25 - 10 - 15,6 - 25 - 30 - 31,25 - 62,5 - 125 - 187,5 - 250 - 500 - 750 - 1000 - 3000 кгс)
По методу Виккерса и Кнупа:	29,42 - 49,03 - 98,07 - 196,14 - 294,2 - 490,3 - 980,7 Н (3 - 5 - 10 - 20 - 30 - 50 - 100 кгс)

ПРЕДУСМОТРЕННЫЕ ИСПЫТАНИЯ НА ТВЕРДОСТЬ:

По методу Роквелла:	HRA - HRB - HRC - HRD - HRF HRG - HRL - HRM - HRR
По методу Супер-Роквелла:	HRN - HRT
По методу Бринелля	HBW1/30 - HBW2,5/15,625 - HBW2,5/31,25 - HBW2,5/62,5 - HBW2,5/187,5 - HBW5/25 - HBW5/62,5 - HBW5/125 - HBW5/750 - HBW10/100 - HBW10/250 - HBW10/1500 - HBW10/3000
По методу Виккерса:	HV3 - HV5 - HV10 - HV20 - HV30 - HV50 - HV100

ЦИКЛ ИСПЫТАНИЙ

Автоматический при нажатии кнопки	START (ПУСК)
ВЕРТИКАЛЬНЫЙ ХОД ГОЛОВКИ	700 мм
ГЛУБИНА ДОСЯГАЕМОСТИ	263 мм
ОСНОВАНИЕ	675 x 480 см
ДОПУСТИМЫЙ ВЕС	3000 кг
ПИТАНИЕ	230 В переменного тока / 50÷60 Гц
ОБЪЕКТИВЫ	0,7x - 1,5x - 5x - 10x

ДИАПАЗОН ТЕМПЕРАТУР:	От 10 до 35 °C
ВЕС БРУТТО:	65 кг
ВЫВОД ДАННЫХ:	USB (RS 232C, LAN, беспроводной доступ по запросу)
МЕЖДУНАРОДНЫЕ СТАНДАРТЫ:	ISO 2039 - 6506 - 6507 - 6508 - 4545 ASTM E384 - E18 - E10 - E103
