Новинка
Сварочные электронно-лучевые установки и комплексы

Сварочные электронно-лучевые установки и комплексы

0 отзывов
По запросу
-
+

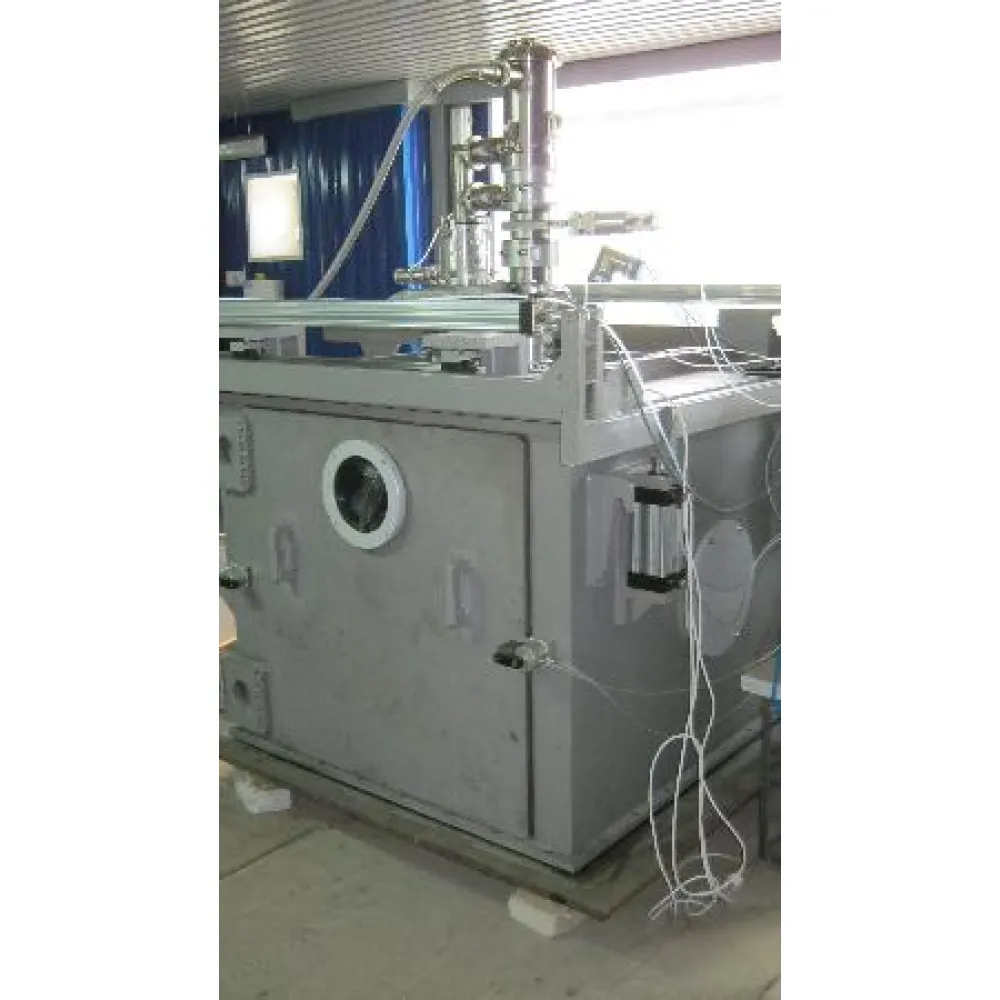

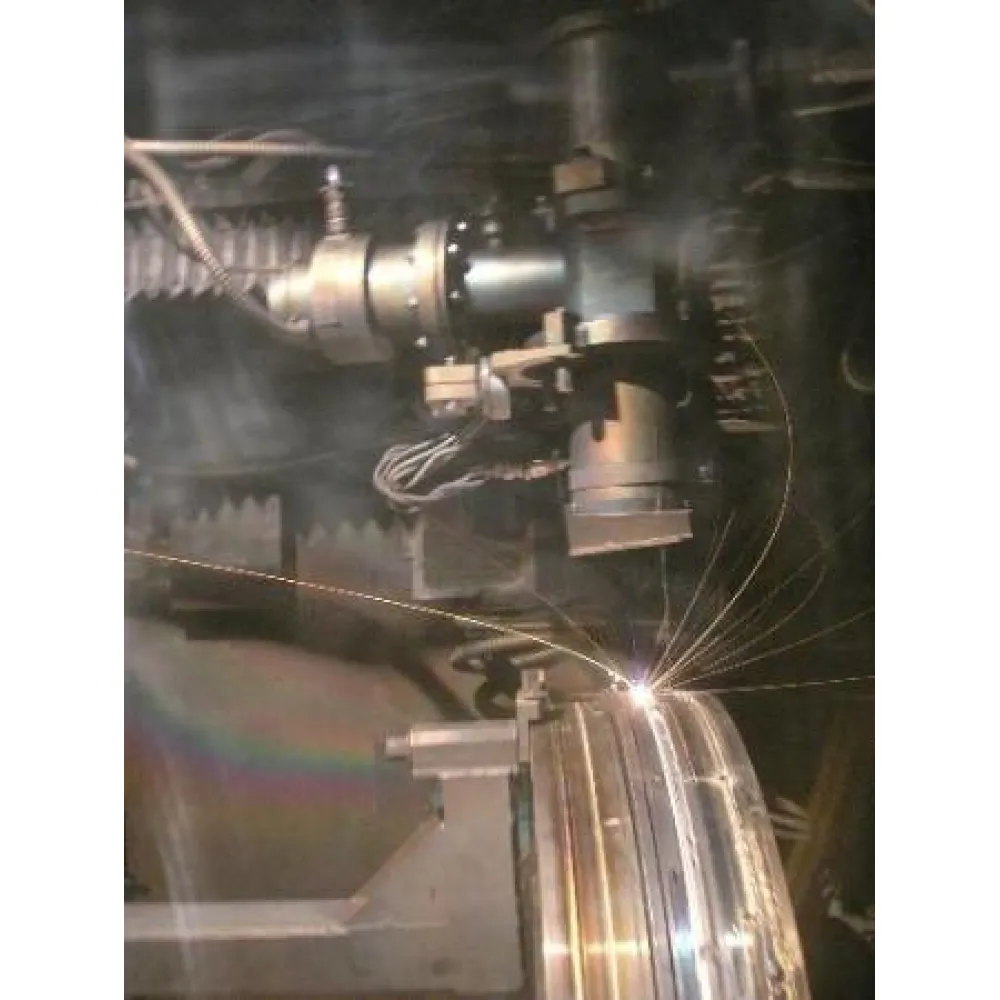

Установки ЭЛС разработаны для электронно-лучевой сварки в вакууме по траекториям различной конфигурации таких материалов как: конструкционных, нержавеющих и жаропрочных сталей толщиной 0,1-7 мм; титановых, алюминиевых и бронзовых сплавов толщиной 0,1-6 мм; меди, тугоплавких металлов и сплавов толщиной 0,1-3 мм и адаптирована для сварки деталей с линейными швами.

Решаемые задачи:

  • Сварка толщин до 150 мм

  • Сварка тонкостенных деталей

  • Вакуумное приборостроение

  • Сварка разнородных материалов

  • Сварка ответственных деталей

  • Термообработка в вакууме

  • Плазменное напыление


Установка обеспечивает:

  • ручное и автоматическое управление вакуумной системой

  • сварку в ручном и автоматическом режиме согласно заданной технологической программе

  • программирование ввода / вывода кратера

  • сканирование пучка по заданным траекториям и формам

  • вывод изображения поверхности свариваемого изделия и точное наведение электронного пучка на стык

  • диагностику функционирования основных систем установки


Структурно оборудование состоит из следующих систем:

  • блок управления вакуумной системой

  • система управления энергоблоком установки

  • CNC система управления манипуляторами

  • система видеонаблюдения и наведения на стык в отраженных электронах

  • коаксиальная видеосистема на базе CCD камеры.

  • система обзора внутрикамерного оборудования на базе видеокамеры.

Все системы контролируются и управляются от центрального промышленного компьютера с помощью программного обеспечения TECH Control (свидетельство о регистрации № 27337 от 21.01.2019 г.)


1 Максимальная мощность пучка, кВт
 В зависимости от конфигурации
2 Тип катода
 монокристалл гексаборид лантана
LaB6, ленточный катод W или Ta
3 Рабочий диапазон пушки по отношению к сварному шву, мм
 50-500
4

Ток сварки, мА:

  • в режиме сварки
  • в режиме наблюдения

0 ÷150

0,5 ÷ 5

5 Нарастание тока сварки до установленного значения
 по экспоненте за установленное
время
6 Режим ввода/вывода кратера по заданной программе
7 Нестабильность тока во всем диапазоне %, не более ± 0,5
8 Пульсации тока сварки во всем диапазоне, мА, не более
5
9 Рабочее ускоряющее напряжение, кВ
 В зависимости от конфигурации
10 Диапазон изменения высокого напряжения, кВ
 В зависимости от конфигурации,
с шагом 0,1 кВ
11 Нестабильность ускоряющего напряжения %, не более
 0,1
12 Пульсации ускоряющего напряжения RMS, %, не более
 0,15
13 Температурный коэффициент, ppm, не более
 200
14 Диапазон регулировки тока фокусировки, мА
 20 ÷ 3000
15 Диаметр сфокусированного пучка
 не больее 0,3 мм
16 Нестабильность тока фокусировки, %, не более
 ± 0,05
17 Пульсации тока фокусировки, мА, не более
 0,05
18 Диапазон регулировки тока бомбардировки, мА
 10 ÷ 100
19 Напряжение бомбардировки, В
 До 2000
20 Нестабильность тока бомбардировки, %
 ± 3
21 Диапазон регулировки тока в отклоняющих катушках по осям X и Y, мА
 ± 600
22 Нестабильность тока отклонения по осям X и Y, %
 ± 0,1
23 Максимальный угол отклонения луча, град., не менее
 ± 7
24 Пульсации тока отклонения по осям X и Y, %, не более
 ± 0,1
25 Диапазон регулировки частоты сканирования луча, Гц
0,1 ± 1000
26 Дискретность регулировки частоты развертки, Гц
  • в диапазоне 1-10 Гц
  • в диапазоне 10-100, Гц
  • в диапазоне 100-1000, Гц
1
10
100
27 Виды разверток
 круг, синус, эллипс,
растр по программе
28 Режимы сварки
 непрерывный, точечный,
импульсный (0,01-0,1сек)
29 Остаточное давление в катодном узле, Торр
 10 -5
30 Остаточное давление в камере, Торр
10-4
31 Время получения рабочего вакуума, мин.
 не более 15
32 Диапазон перемещения одиночной детали по линейным координатам X-Y-Z:
 В зависимости от задачи
33 Скорость перемещения по линейным координатам, мм/сек
 50
34 Манипулятор обеспечивает:
  • Линейную точность позиционирования стола, мм
+- 0.05
  • Отклонение от прямолинейности движения стола при перемещении на 1000 мм, мм
 +- 0,1
  • Грузоподъемность стола, кг
 В зависимости от задачи
35 Внутренние габариты вакуумной камеры
 В зависимости от задачи
36 Освещенность в камере, лк
 По запросу
37 Размеры максимальной свариваемой детали
 В зависимости от задачи
38 Стационарная система водяного охлаждения систем установки
 наличие
39 Стационарный компрессор сжатого воздуха для работы пневмоприводов
 наличие
40 Вакуумная система
 на базе турбомолекулярного
или масляного насоса
41 Система управления на базе промышленного
компьютера
42 Система наведения на стык
 в отраженных электронах
и коаксиальная видеосистема
43 Напряжение/частота питающей сети ~ 220/380 В, 50/60 Гц
