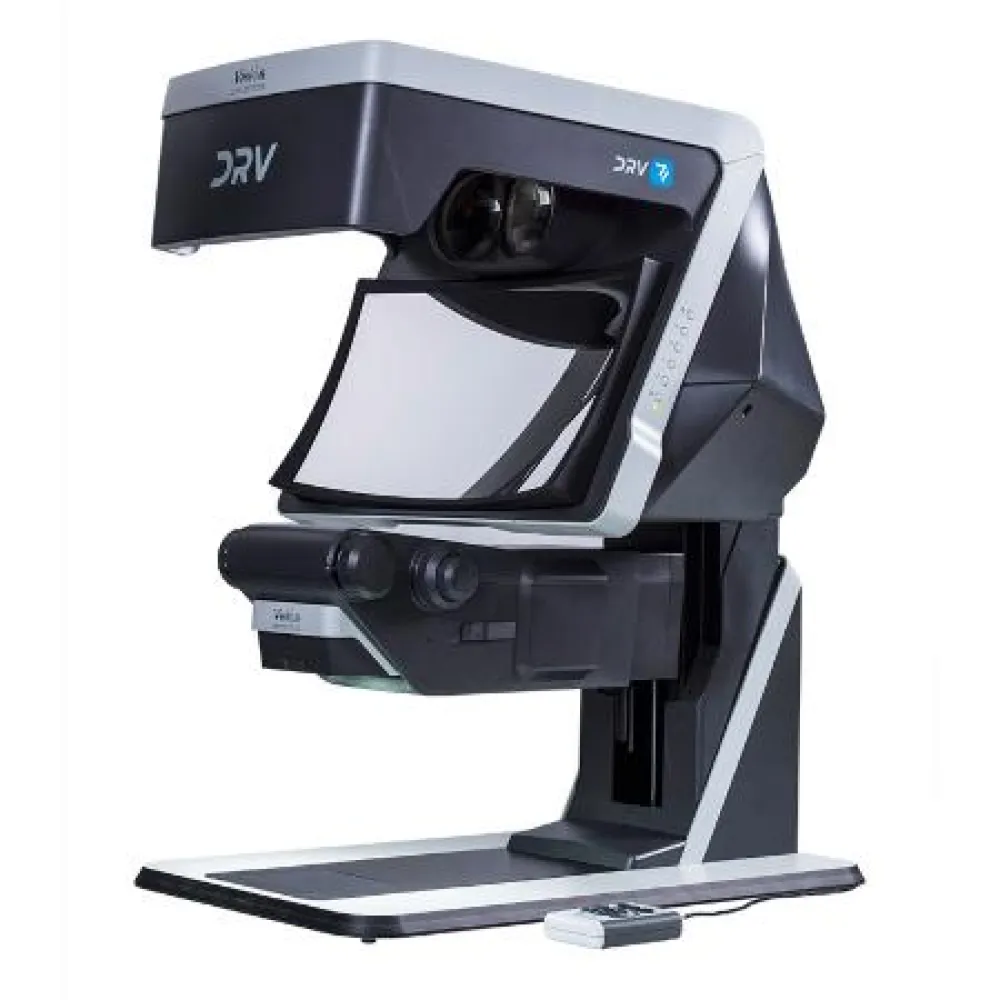

Система презентации стереоизображений DRV-Z1

DRV-Z1 – это цифровая 3D-система визуального контроля, которая объединяет преимущества оптической стереомикроскопии и цифровых технологий в единую уникальную систему.

• Увеличение 6x – 186x
• Средство визуализации трехмерных стереоизображений с интуитивным восприятием объема
• Дистанционный просмотр трехмерных стереоизображений в режиме реального времени

Ключевые особенности

• Цифровое увеличение стереоизображения с трехмерным восприятием глубины
• Беспрецедентная зрительно-моторная координация
• Удаленный просмотр и обмен реальными трехмерными изображениями
• Запатентованная 3D-технология
• Коэффициент масштабирования 10:1 ради большей гибкости применения
• Большое рабочее расстояния и возможность работы при низкой освещенности
• Большое поле обзора повышает эффективность и удобство работы
• Пользователи могут носить очки для коррекции зрения или ради безопасности
• Специальные 3D очки
• Оптимизированная эргономика

Трехмерный просмотр – Захват изображения – Совместное использование

Качество изображения

Предназначенная для инспекций и применения в производстве, цифровая 3D-система визуального контроля DRV-Z1 обеспечивает естественное трехмерное изображение с высоким разрешением и высокой четкостью объекта, что позволяет усовершенствовать процесс контроля качества.

Уникальное трехмерное изображение, не требующее применения специальных очков

Впервые в цифровой системе, запатентованная технология DRV-Z1 обеспечивает реальное восприятие глубины, поддерживая использование инструментов для манипулирования предметами, пайки и переработки. Прибор предоставляет уникальную возможность видеть 3D изображение без необходимости использования специальных очков.

Эргономические преимущества

Эргономичные преимущества DRV-Z1, в том числе свободное движение головой, естественный обзор объекта, удобное рабочее положение, превосходная зрительная координация движения рук и возможность носить очки при необходимости способствуют повышению эффективности, точности и производительности.

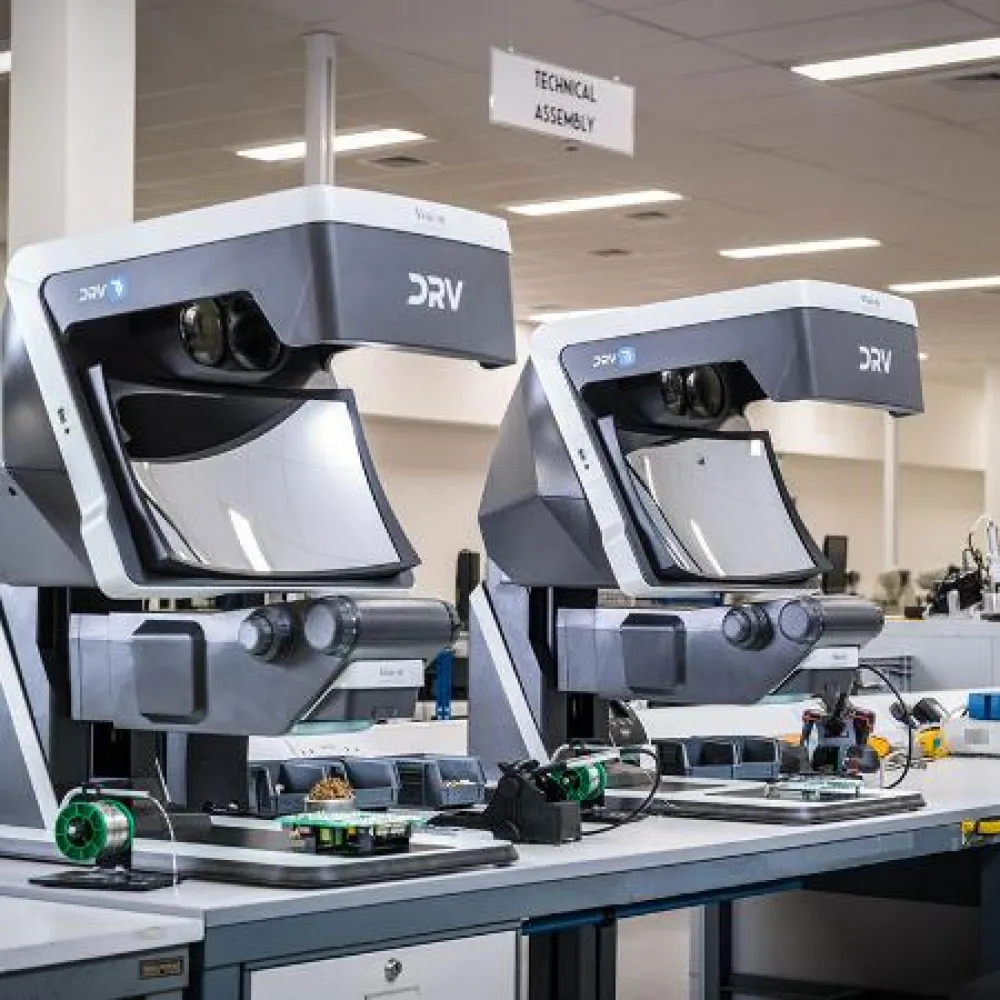

Процесс обмена информацией на рабочих местах

Для организаций, состоящих из нескольких территориально удаленных друг от друга производственных объектов, просмотр, захват и совместное использование 3D-изображений с помощью DRV-Z1 обеспечивают повышение производительности и новые возможности для совместной работы благодаря связи по цифровым каналам в реальном времени.

Особенности

Просмотр трехмерных изображений повышает качество и производительность
Цифровое трехмерное стереоизображение, создаваемое DRV-Z1, обеспечивает удобный и естественный обзор объекта. Создание изображения с использованием передовых оптических и цифровых конфигураций DRV-Z1 обеспечивает трехмерное изображение с четкими деталями, яркими цветами и контрастом.

Благодаря большому рабочему расстоянию, большому полю обзора и широкому диапазону увеличения, сфера применения DRV-Z1 очень широка. Приборы обеспечивают точную зрительно-моторную координацию и использование инструментов.
Эргономичный дизайн DRV-Z1 обеспечивает хорошую осанку и снижает утомляемость, повышая при этом производительность, качество работы и комфорт пользователя.

Простота использования

DRV-Z1 требует минимальной настройки и предельно прост в использовании благодаря знакомым элементам управления, разработанным специально ради эффективности и комфорта в производственных условиях. Объем требуемого обучения крайне невелик, и все преимущества пользователя будут быстро реализованы.

Новые возможности сотрудничества при работе с трехмерным изображениями

DRV-Z1 – это первая стерео цифровая 3D-система, которая позволяет удаленно просматривать, захватывать и передавать изображение с целью совместного использования. Возможность обмена 3D-изображениями в реальном времени по сетям создает совершенно новые возможности для сотрудничества между клиентами, коллегами и поставщиками.

Компоненты, детали и изделия можно просматривать в режиме реального времени разным отделам, клиентам, производителям, дизайнерам и поставщикам непосредственно на производственном месте или из любой точки планеты.

Более быстрое и более точное представление информации и совместное использование, обеспечиваемое DRV-Z1, способствуют более быстрому и информированному принятию решений.

Этот новый уровень сотрудничества позволяет полностью забыть о каких-либо препятствиях и неудобствах географического характера, обеспечивает новаторские методы работы и повышает эффективность и действенность основных рабочих процессов – например, быстрое создание прототипов и контроль качества.

Почему важна эргономика?

Свободное движение головой
Запатентованная уникальная 3D технология DRV-Z1 позволяет оператору свободно перемещать голову, что обеспечивает великолепные эргономические показатели, снимая усталость глаз во время работы и сводя к минимуму ошибки оператора.

DRV-Z1 предлагает отличную возможность выполнения контроля, ремонта или инспекций в эргономичной рабочей обстановке с использованием цифровых технологий трехмерных стереоизображений.


Естественное визуальное изучение исследуемых объектов

DRV-Z1 создает широкоэкранное цифровое стерео 3D-изображение, позволяя пользователям устроиться поудобнее рядом с системой просмотра, и обеспечивает таким образом более естественный процесс просмотра. DRV-Z1 также обеспечивает превосходное качество изображения, независимо от того, носит ли пользователь очки.

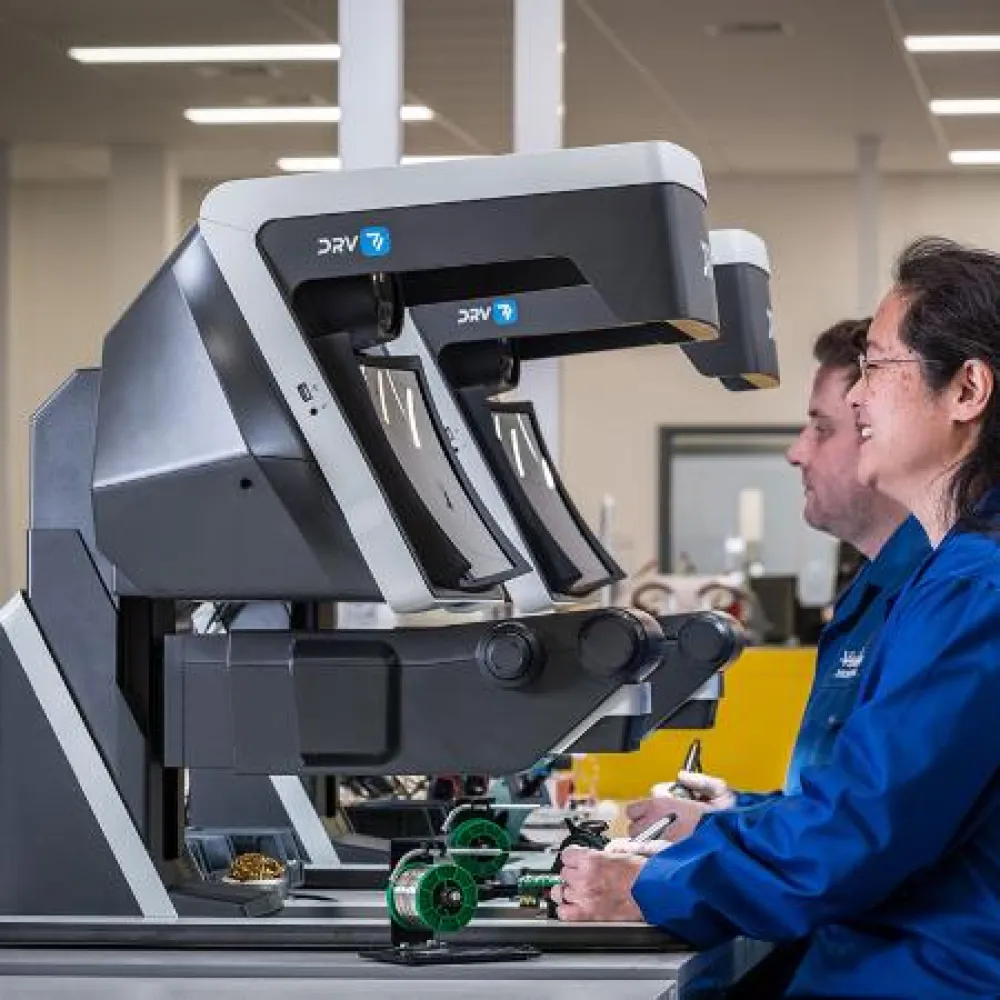

Улучшенная зрительная координация движения рук

Благодаря запатентованной технологии 3D-просмотра Vision Engineering, операторы могут использовать свое периферийное зрение, которое улучшает естественную зрительную координацию движения рук, что крайне важно для задач точного контроля, обработки, ремонта, препарирования и других задач, связанных с манипуляцией.

Подставки

DRV-Z1 может применяться для широкого спектра задач с вариантами использования подставки, или может устанавливаться непосредственно на рабочую поверхность.

Короткая подставка
	— Удобно для осмотра мелких деталей и обеспечивает большое рабочее расстояние — Предметы могут быть размещены непосредственно на рабочем месте/стенде, чтобы обеспечить максимально чистую рабочую зону

Длинная подставка
	— Стандартная подставка с возможностью добавления встроенной нижней подсветки с регулируемой яркостью — Позволяет изучать большие образцы — Предметная пластинка для черного или белого фона

Длинная подставка с нижней подсветкой
	Освещение проходящим светом (нижняя подсветка) позволяет выполнять изучение в более широком диапазоне применения в таких сферах, как: — электроника; — медико-биологическая отрасль; — изучение пленок и пластмасс.

Аксессуары

Линзы объектива
	Выберите линзы объективов, чтобы обеспечить желаемый диапазон увеличения или рабочее расстояние. В линзах объективов используется антибликовое покрытие для улучшения качества изображения: — 0,33x — 0,4x — 0,5x

Комплект для нижней подсветки
	— Может поставляться для использования с длинной подставкой.

Чтобы обсудить Ваши конкретные требования более подробно, пожалуйста, свяжитесь (ссылка на контакты) с нашим специалистом.

Блок дисплея

Разрешение	1920 x 1080 на канал
Размер изображения на вогнутом зеркале	400 x 225 мм для соотношения ширины и высоты 16:9
Цифровой Зум	2x
Рабочее расстояние (максимум)	182 мм

Входы

Источник питания	100 – 240 Вольт переменного тока 50 / 60 Гц
Разъём для наушников	35 мм

Выходы

Захват изображения	USB2
Захват видео	Кабель HDMI к внешней карте видеозахвата
Подключение к внешнему монитору	HDMI 1920 x 1080
Подключение ко второму DRV-Z1 или нескольким DRV-Z1	Последовательная цепь HDMI / Wi-Fi соединение

Подставка

• Сбалансированная подставка с вертикальным ходом 150 мм.
• Полностью регулируемая нижняя подсветка (по желанию)

Основной модуль: Модуль с 10:1 оптическим зумом и полностью регулируемым освещением поверхности

Вес: Максимальный вес системы: 45 кг

Оптические характеристики

Линзы объективов	0,33x	0,4x	0,5x
Диапазон увеличения	6,1x – 61x	7,4x – 74x	9,3x – 93x
Рабочее расстояние	182 мм	138 мм	93 мм
Поле обзора при максимальном увеличении	6,5 мм/3,7 мм	5,4 мм/3,0 мм	4,3 мм/2,4 мм
Поле обзора при минимальном увеличении	65 мм/37 мм	54 мм/30 мм	43 мм/24 мм

Габариты

Короткая подставка
	A = 823 мм максимум (673 мм минимум) B = 390 мм C = 323 мм D = 721 мм
Длинная подставка
	E = 823мм максимум,(728 мм при местонахождении глаза наблюдателя 525; 673 мм минимум) F = 390 мм G = 720.4 мм Освещение нижней части предлагается по желанию для варианта с длинной подставкой.
Блок дисплея
	H = 575 мм
