Спектроскан МАКС-GVM

Спектрометр предназначен для определения содержаний элементов в диапазоне от Na до U в веществах, находящихся в твердом, порошкообразном, растворенном состояниях, а также нанесенных на поверхности или осажденных на фильтры.

Принцип действия рентгеновского спектрометра основан на облучении образца первичным излучением рентгеновской трубки, измерении интенсивности вторичного флуоресцентного излучения от образца на длинах волн, соответствующих определяемым элементам, и последующем расчете массовой доли этих элементов по предварительно построенной градуировочной характеристике, представляющей собой зависимость содержания определяемого элемента от измеренной интенсивности.

Вторичное флуоресцентное излучение разлагается в спектр с помощью кристалла-анализатора. Благодаря этому рентгенофлуоресцентный спектрометр обладает высокой разрешающей способностью, а значит и возможностью точного анализа сложных многокомпонентных веществ.

Преимущества:

Спектрометр позволяет определять все элементы натрия до урана в одном образце.

Спектрометр настольный, размещается на письменном столе. Не требует подключения к водопроводу и подвода газа. Система охлаждения встроена в корпус прибора.

Измерительный тракт, для улучшения аналитических характеристик спектрометра, находится в вакууме, но анализируемый образец остается на воздухе, что позволяет анализировать жидкие и порошковые пробы без дополнительных усилий.

Сканирование по спектру и высокая разрешающая способность кристаллов-анализаторов исключают наложение близких спектральных линий разных элементов и необходимость их математического разделения, позволяет правильно учитывать фон. Всё это увеличивает точность и достоверность анализов.

Автоматическое пробозагрузочное устройство на 10 проб имеет 2 гнезда с вращением для повышения представительности анализа неоднородных образцов и позволяет до минимума сократить действия оператора в процессе измерений.

Спектрометр поставляется с необходимым методическим обеспечением, расходными материалами и дополнительным оборудованием для подготовки проб в виде комплекса, позволяющего решать поставленную аналитическую задачу.

Спектрометр освобожден от радиационного контроля и учета, что подтверждено экспертным заключением НИИ радиационной гигиены им. профессора П.В. Рамзаева.

Решаемые задачи:

Спектрометр СПЕКТРОСКАН МАКС-GVM является наиболее универсальным прибором из линейки разработок НПО «СПЕКТРОН». Практически все аналитические задачи решаются с его помощью.

• Экспертиза
• Нефтехимия
• Экология
• Горнорудная промышленность
• Металлургия
• Диагностика и контроль
• Геология
• Научные исследования
• Газовая промышленность

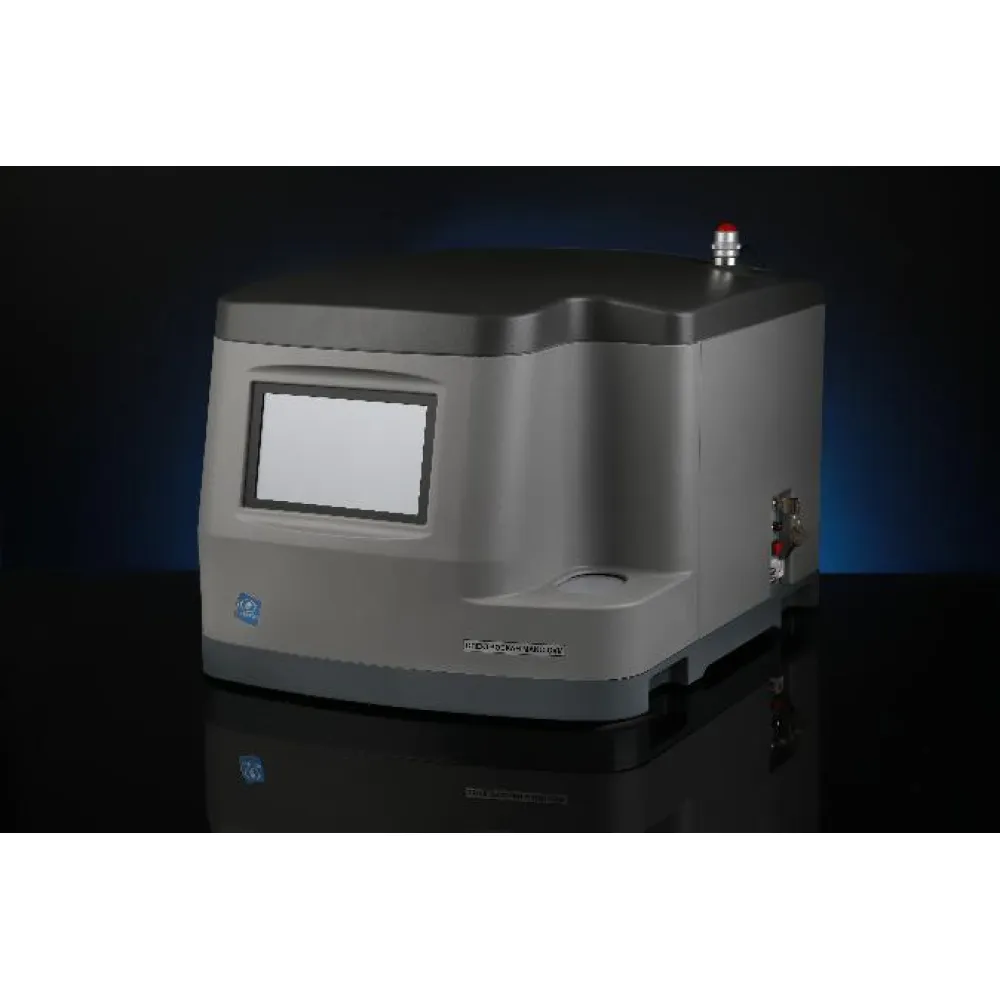

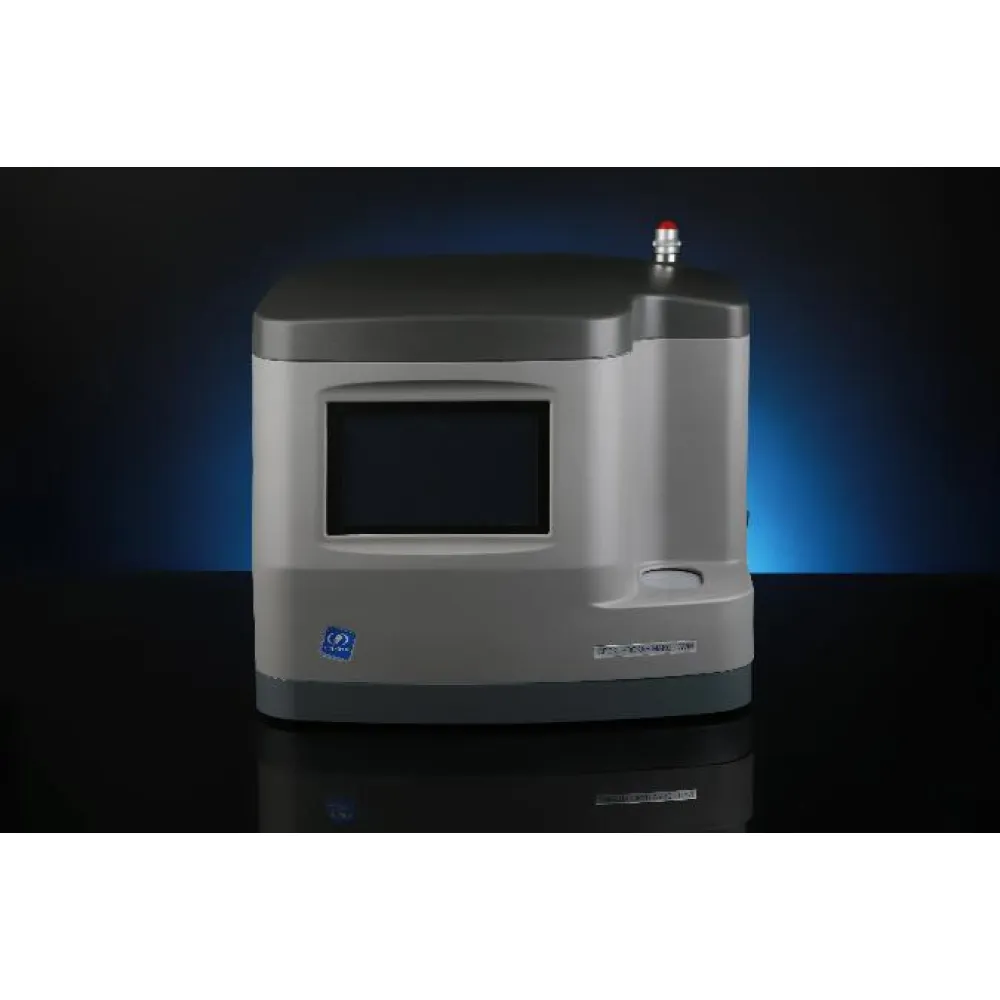

Спектрометр представляет собой настольный прибор с управлением от встроенного или внешнего компьютера.

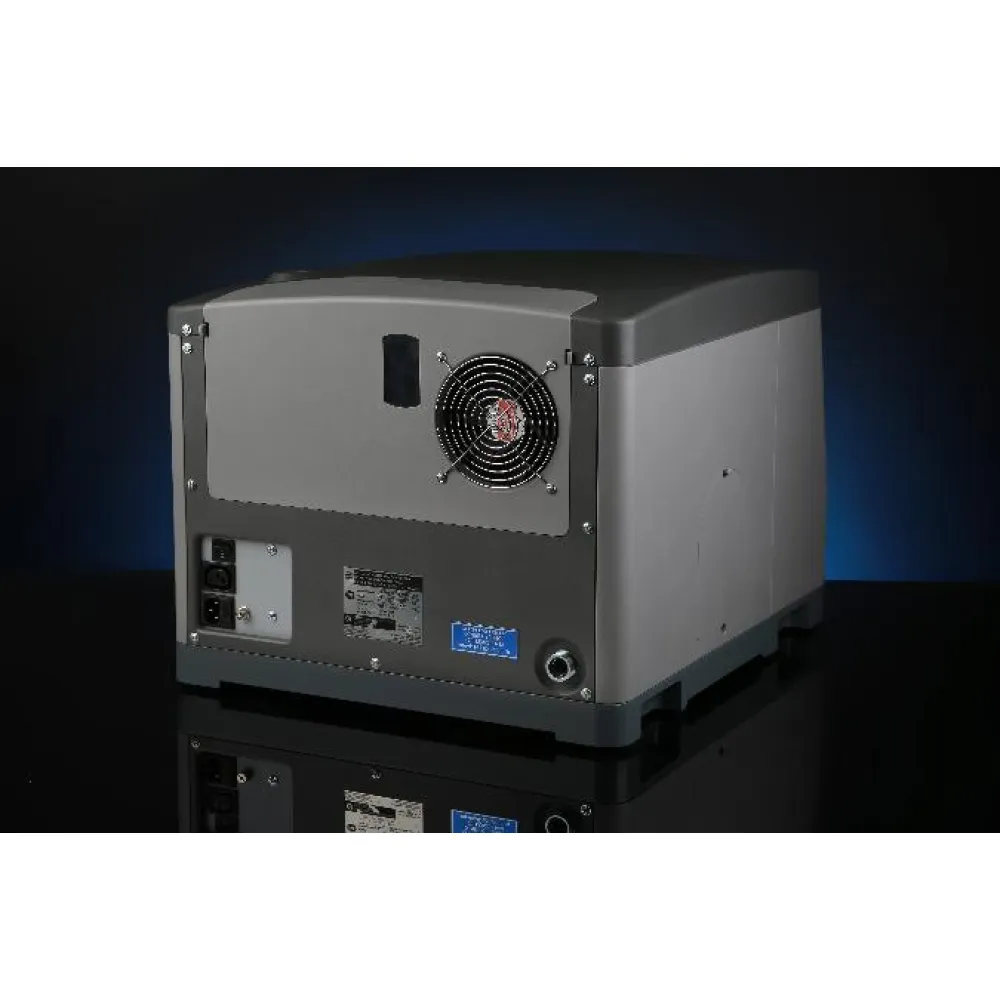

Конструктивно спектрометр состоит из двух блоков: спектрометрического блока, со встроенной системой водяного охлаждения и блока вакуумного насоса.

Спектрометрический блок оснащен рентгеновской трубкой мощностью 160 Вт с боковым выходом излучения, гониометром, находящимся в вакуумированном объеме, четырьмя автоматически сменяемыми кристаллами-анализаторами, двухкамерным детектором излучения, автоматизированным многопозиционным пробозагрузочным устройством.

Аналитические характеристики

Диапазон определяемых элементов	от Na до U
Пределы обнаружения, L	Na: 0,1% Mg: 0,02% от Al до P: 0,0005 - 0,003% от S до U: 0,0001 - 0,0005%
Диапазон определяемых содержаний	от 3L до 100%
Энергетическое разрешение	9 эВ (Si Kα), 90 эВ (Fe Kα)

Технические характеристики

Напряжение на аноде рентгеновской трубки	40 кВ
Мощность рентгеновской трубки	160 Вт
Материал анода рентгеновской трубки	Pd
Способ выделения линий спектра	дифракция на кристалле
Рентгенооптическая схема	по Иогансону
Кристаллы-анализаторы	LiF(200), C(002), PET, KAP (RbAP)
Тип детектора:	пропорцональный счетчик / кремниевый дрейфовый детектор (SDD)*
Пробозагрузочное устройство	автоматическое на 10 образцов 2 образца с вращением
Питание	220 В, 50 Гц,
Потребляемая мощность от сети 220 В	850 Вт
Интерфейс с PC	встроенный компьютер с сенсорным экраном и разъемом Ethernet, подключение к внешнему компьютеру через RS232
Не требует расходных газов
Замкнутый цикл охлаждения (не требуется подвод воды)
