Гарантия от производителя
Тип пробы: печатная плата.
Области применения:
- ENIG, ENEPIG, HDI
- Электронная печатная плата
- Анализ точного содержания при измерении толщины покрытия
Преимущества:
- Измерение толщины многослойной пленки (до 5 слоев)
- Удобное управление предметным столом
- Возможность многоточечного измерения
Основные характеристики:
- Общее измерение толщины покрытия, Rh, Pd, Au, Ag, Sn, Ni
- Измерение толщины многослойной пленки (до 5 слоев)
| Рентгеновская трубка | Mo/Rh/W/Ag Target (опция), 50кВп 1мA |
| Система обнаружения | FSDD (быстрый кремневый дрейфовый детектор) |
| Энергетическое разрешение | Детектор Si типа (FSDD) 122eV FWHM at Mn Kα |
| Коллиматор |
|
| Чувствительный элемент | Ti (22)~U(92) |
| Тип пробы | Печатная плата |
| Размер оборудования | 2600 X 1350 X 2050мм (ШXГXВ) |
| Печатная плата |
|
| Измеряемый размер печатной платы |
|
| Энергоносители |
|
| Увеличение камеры | 40~80 x ·40~80 |
| Предохранительное устройство для радиоизлучения | Устройство отключения автомата 3 |
| Тип отчета |
|
Основной пользовательский интерфейс
| | Функция |
| Многоточечное автоматическое измерение Проверка на соответствие шаблону Отображаемый результат Выполнен / не выполнен Спектр дисплея |

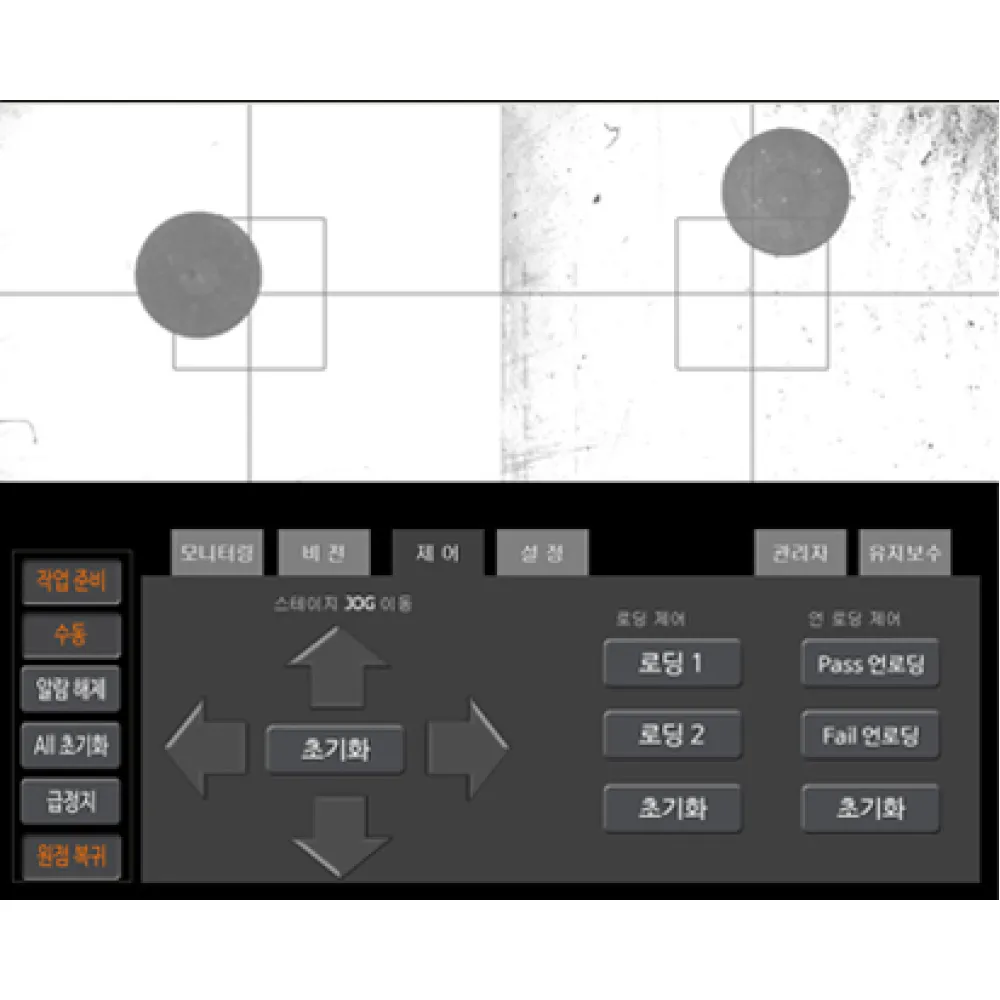

Настроить пользовательский интерфейс
| | Функция |
| Автоматическое/ ручное управление Сброс аварийного сигнала Загрузка исходных данных Аварийная остановка и отвод в исходное состояние Настроить контроль состояния Управление предметным столом |
Результаты измерения толщины покрытия
- Анализ толщины нескольких слоев
- Простое определение слоев покрытия
- Удобная настройка параметров
- Метод основных параметров, метод градуировочного графика, метода абсорбции
- Определение концентрации элементов на слое сплава
- Функция сохранения в PDF, EXCEL
| | | |
| Пучок капиллярных оптических трубок Типовой диапазон: 50-100㎛ | Стандартная толщина | Поликапиллярные и монокапиллярные оптические трубки |
| | | |
| | Стандартный блок для измерения толщины покрытия | Проба для измерения толщины покрытия |
