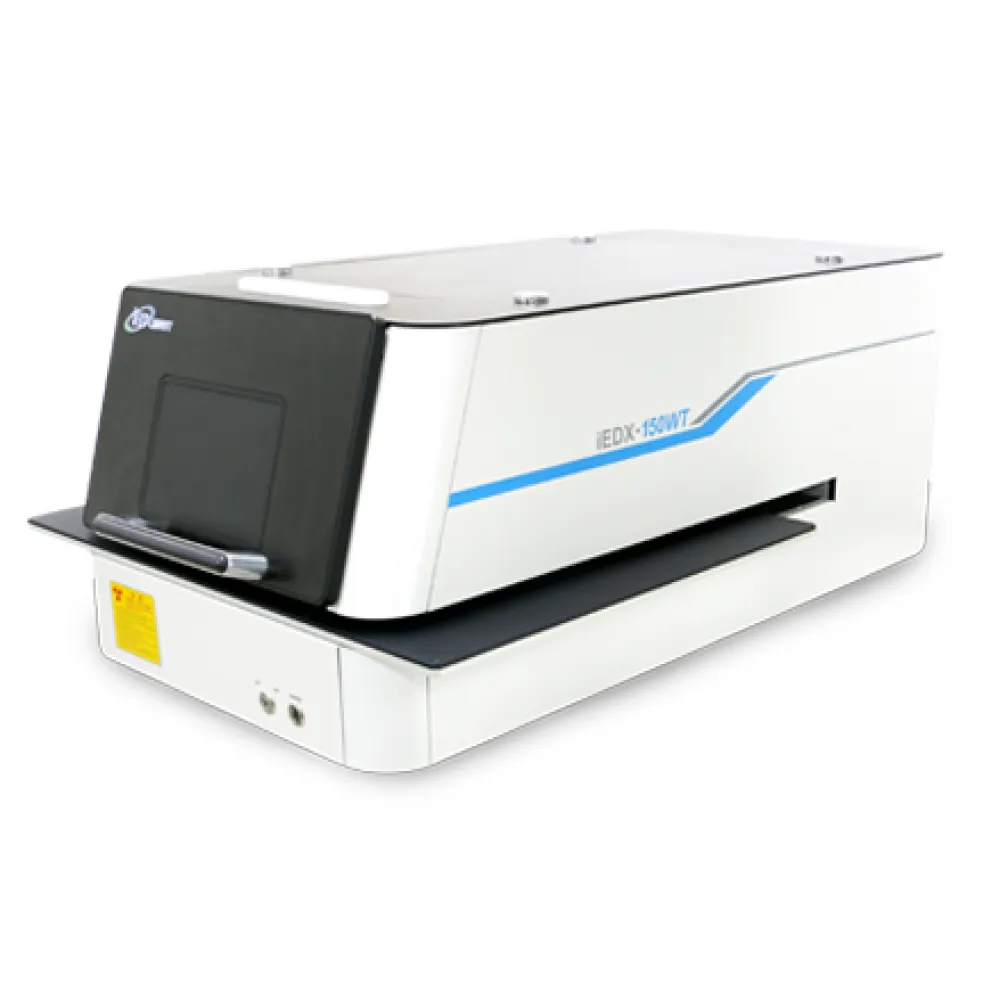

Тип пробы: многослойная, широка печатная плата.
Области применения:
- Проверка продукции на соответствие международным экологическим нормам (соответствие RoHS, WEEE, ELV)
- Опасные материалы (Cr, Br, Cd, Hg, Pb, Cl, Sb, Sn, S)
Оборудование для проверки - Анализ покрытия автомобильных деталей, электронная плата (PCB), например, конденсатора
- Анализ однослойного, многослойного, легированного покрытия
- Толщина с соотношением состава может быть измерена при нанесении легированного покрытия
Преимущества:
- Измерение толщины многослойной пленки (до 5 слоев)
- Удобное управление предметным столом
- Возможность многоточечного измерения
- Проверка на соответствие RoHS (опция)
- Дистанционная поддержка в режиме онлайн
Основные характеристики:
- Автоматическое/ ручное перемещение стола
- Измерение толщины покрытия: общее, Rh, Pd, Au, Ag, Sn, Ni
- Измерение толщины многослойной пленки (до 5 слоев)
| Рентгеновская трубка | Mo/Rh/W/Ag Target (опция), 50кВп 1мA |
| Система обнаружения | Si-Pin диод (опция: SDD, FSDD) |
| Энергетическое разрешение | Si-Pin диод: 149eV FWHM at Mn Kα опция :SDD(125eV), FSDD(122eV) |
| Коллиматор | коллиматор 0,3 (опция : 0,05, 0,1, 0,2, 0,3, 1мм) |
| Рентгеновская трубка | Mo/Rh/W/Ag Target(опция), 50кВп 1мA |
| Система обнаружения | Si-Pin диод (опция : SDD, FSDD) |
| Энергетическое разрешение | Si-Pin диод: 149eV FWHM at Mn Kα опция :SDD(125eV), FSDD(122eV) |
| Коллиматор | коллиматор 0,3 (опция : 0,05, 0,1, 0,2, 0,3, 1мм) Ручная/ автоматическая замена стола |
| Чувствительный элемент | Ti(22)~U(92) |
| Тип пробы | Многослойная, широка печатная плата |
| Расстояние перемещения | 200мм X 250мм X 14мм 500мм X 500мм X 14мм |
| Размер стола | 473мм X 525мм 520мм X 520мм |
| Увеличение камеры | 40~80 x |
| Безопасность | 3-точечная блокировка |
| Тип отчета | Excel, PDF/ выходные данные Пользовательская форма |
Результаты измерения толщины покрытия
- Анализ толщины нескольких слоев
- Простое определение слоев покрытия
- Удобная настройка параметров
- Метод основных параметров, метод градуировочного графика, метода абсорбции
- Определение концентрации элементов на слое сплава
- Функция сохранения в PDF, EXCEL
| | | |
| Пучок капиллярных оптических трубок Типовой диапазон: 50-100㎛ | Стандартная толщина | Поликапиллярные и монокапиллярные оптические трубки |
| | | |
| | Стандартный блок для измерения толщины покрытия | Проба для измерения толщины покрытия |
