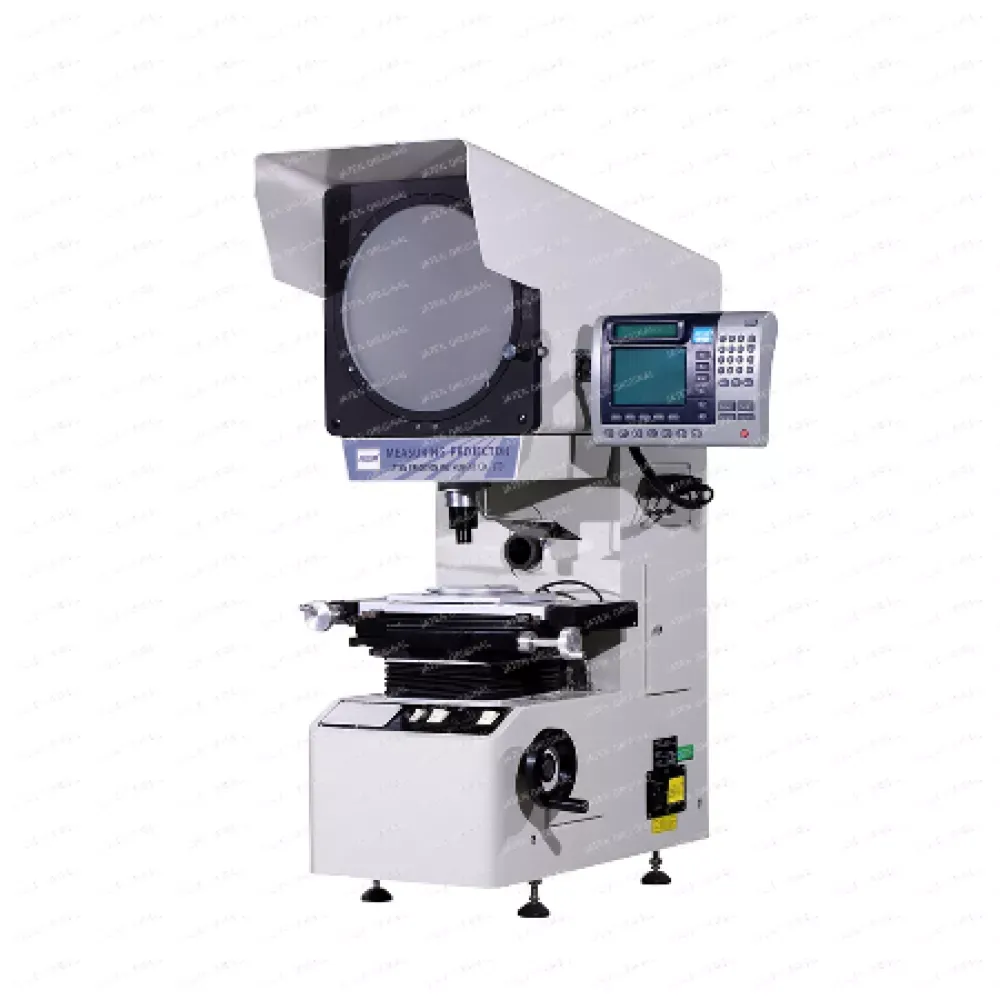

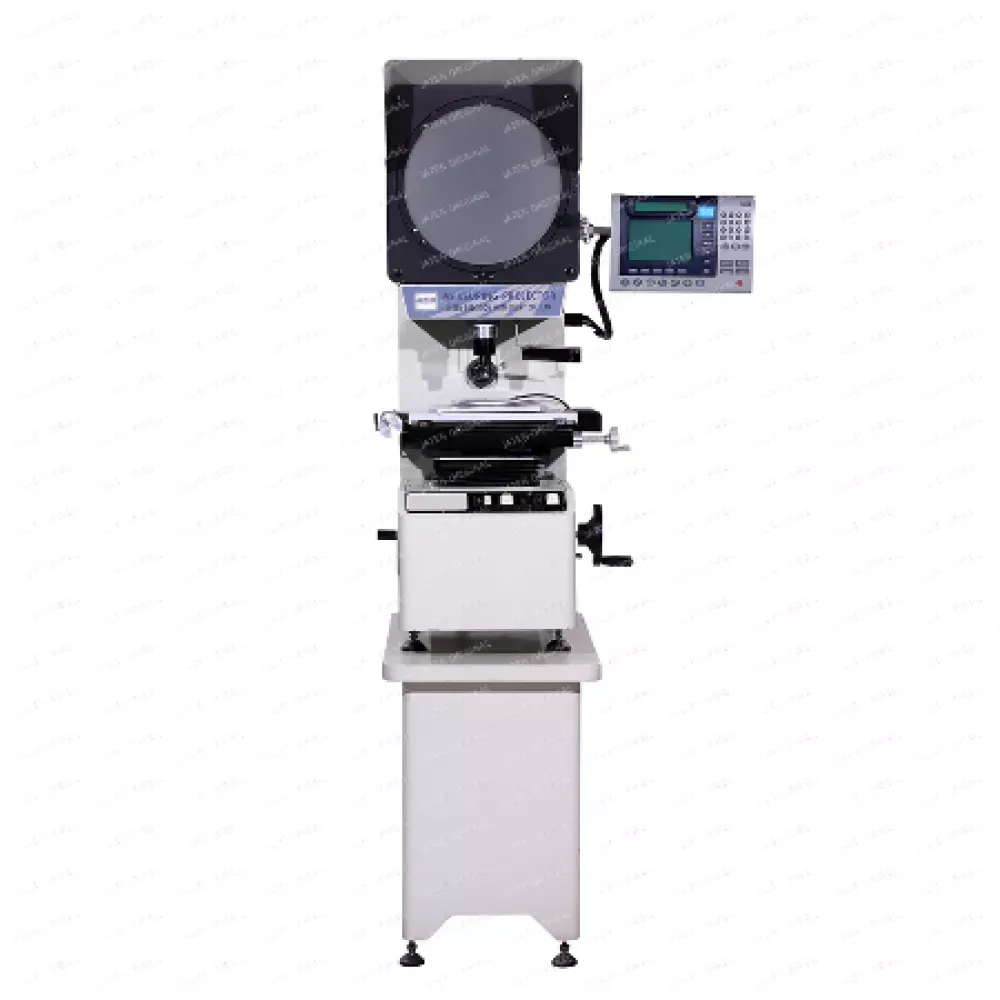

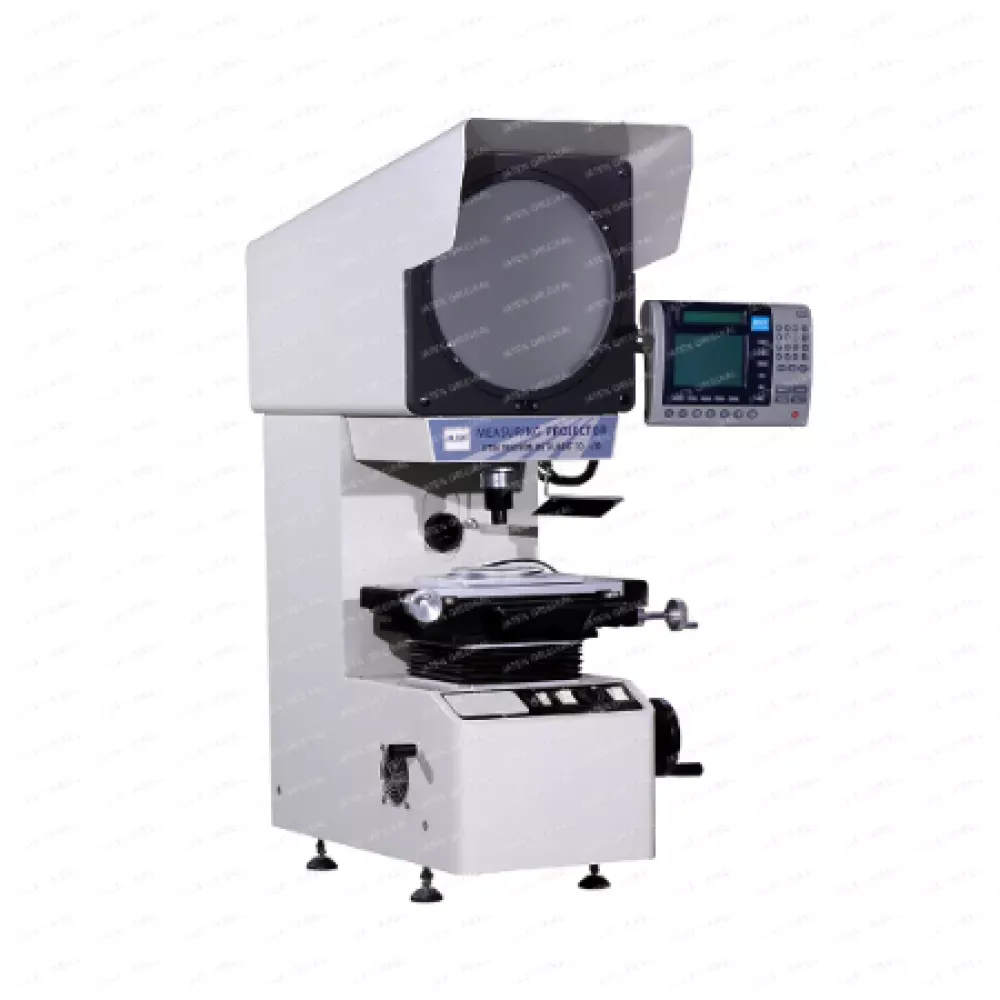

Проектор JATEN серии JT с вертикальным профилем для медицинских имплантатов
- Производитель: Остек-АртТул
- Код Товара: 91388-01
По запросу
-
+
Проектор оптического профиля широко используется для измерения контуров изделий, таких как экструзия алюминия, штамповка, прецизионная пресс-форма и т. д.
Проектор оптического профиля также известен как оптический компаратор.
Измерение происходит любым из нескольких способов. Простейший способ заключается в том, что градуировки на экране, накладываясь на силуэт, позволяют зрителю измерить, как если бы по изображению была наложена четкая линейка.
Другой способ заключается в том, что различные точки на силуэте выстраиваются в линию с сеткой в центральной точке экрана, одна за другой, путем перемещения предметного столика, на котором находится деталь, и цифровое считывание сообщает, как далеко предметный столик продвинулся, чтобы достичь этих точек. точки.
Наконец, наиболее технологически продвинутые методы включают в себя программное обеспечение, которое анализирует изображение и сообщает об измерениях. Первые два метода являются наиболее распространенными; третий новее и не так широко распространен, но его внедрение продолжается в эпоху цифровых технологий.
Проектор оптического профиля также известен как оптический компаратор.
Измерение происходит любым из нескольких способов. Простейший способ заключается в том, что градуировки на экране, накладываясь на силуэт, позволяют зрителю измерить, как если бы по изображению была наложена четкая линейка.
Другой способ заключается в том, что различные точки на силуэте выстраиваются в линию с сеткой в центральной точке экрана, одна за другой, путем перемещения предметного столика, на котором находится деталь, и цифровое считывание сообщает, как далеко предметный столик продвинулся, чтобы достичь этих точек. точки.
Наконец, наиболее технологически продвинутые методы включают в себя программное обеспечение, которое анализирует изображение и сообщает об измерениях. Первые два метода являются наиболее распространенными; третий новее и не так широко распространен, но его внедрение продолжается в эпоху цифровых технологий.
| Обратное изображение | JT-3015 | JT-3015A | JT-3020 | ДЖТ-3020А | JT-3025 | JT-3025A |
| Изображение аверса | JT3015Z | JT3015AZ | JT3020Z | JT3020AZ | JT3025Z | JT3025AZ |
| Размер металлической сцены | 340 х 152 мм | 354 х 228 мм | 350 х 170 мм | 450 х 280 мм | 450 х 280 мм | 450 х 280 мм |
| Размер стеклянной сцены | 196 х 96 мм | 210 х 160 мм | 246 х 120 мм | 306 х 196 мм | 306 х 196 мм | 306 х 196 мм |
| Перемещение сцены: оси X и Y | 150 х 50 мм | 150 х 50 мм | 200 х 100 мм | 200 х 100 мм | 250 х 150 мм | 250 х 150 мм |
| Перемещение сцены: ось Z | 100 мм (для фокусировки) | |||||
| Точность | ≤3+л/200(один) | |||||
| Резолюция X и Y-шкала | 0,0005 мм | |||||
| Экран | Диаметр: Ø312 мм, эффективный диапазон ≥ Ø300 (с сеткой [* ") | |||||
| Диапазон поворота: 0~360; Разрешение поворотного индикатора: 1`или 0,01 | ||||||
| Цифровое считывание | DP300 (561-301) Многофункциональная система обработки данных | |||||
| Освещение | Поверхностное и контурное освещение: галогенная лампа 24 В/150 Вт (регулируемая) | |||||
| Система охлаждения | Принудительное охлаждение (3-осевые вентиляторы) | |||||
| Источник питания | 110 В переменного тока/60 Гц; 220В/50Гц, 650Вт | |||||
| Размер(Д×Ш×В) | 780x530x1150 мм | 792x544x975 мм | 780x530x1150 мм | 770x550x1120мм | 780x530x1150 мм | 780x550x1150мм |
| Размер упаковки | 990x765x1340мм | 990x765x1340мм | 990x765x1340мм | 990x765x1340мм | 990x765x1340мм | 990x765x1340мм |
| Вес брутто/нетто | 200/150 кг | 200/150 кг | 210/155 кг | 210/155 кг | 225/165 кг | 225/165 кг |
