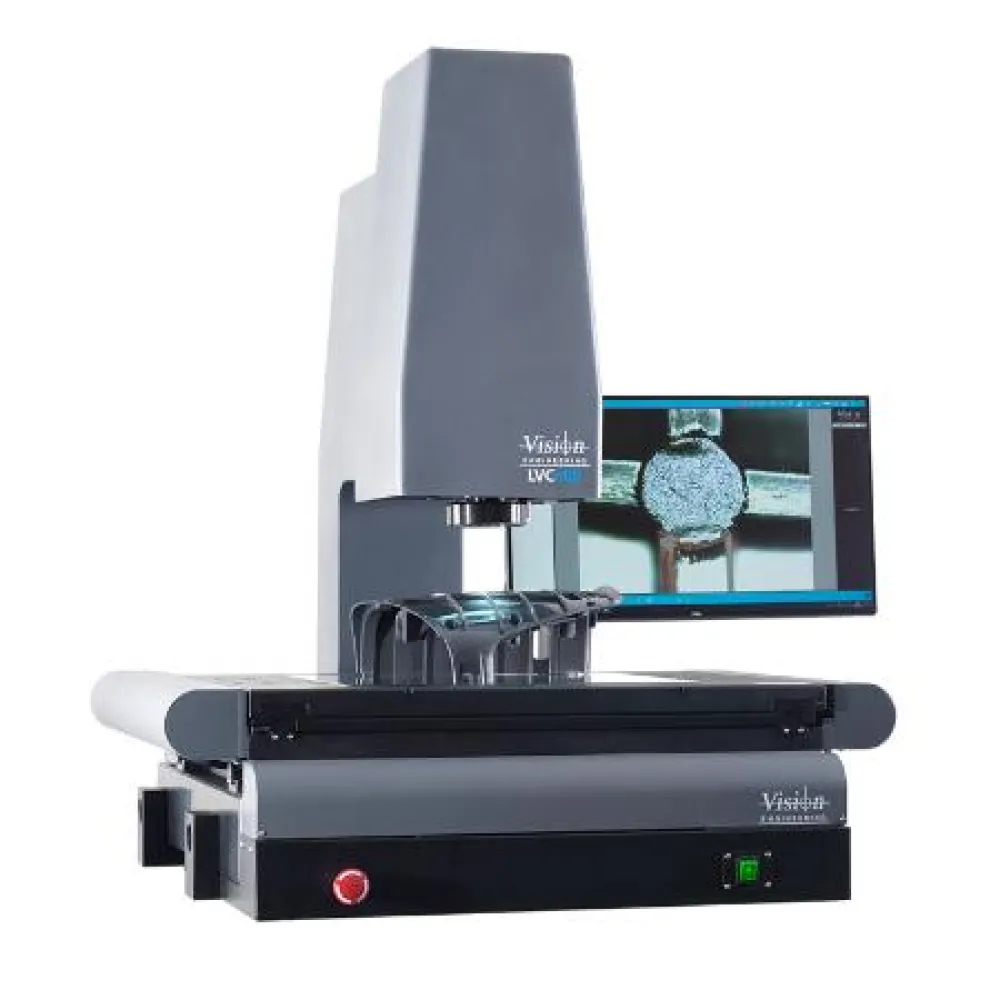

Видеоизмерительный микроскоп LVC400

LVC400 – полностью автоматизированная 3-осевая система видеоизмерения производства компании Vision Engineering. Идеально подходит для быстрого, простого и точного измерения крупных или нескольких мелких деталей.

• 400 x 300 x 200 мм (16” x 12” x 8”)
• 5-мегапиксельная камера с USB3
• Моторизованный объектив с переменным фокусным расстоянием Navitar 6.5:1
• Простое в использовании программное обеспечение M3
• Гранитное основание
• Сенсорный 3D-датчик (опция)

Описание:

Система LVC400 обладает производительностью и гибкостью, которые удовлетворяют самые высокие требования к измерениям. Она подходит для промышленных применений, включая высокоточную механическую обработку, литье, формовку пластмасс, производство электроники и медицинских приборов.

3х-осевая система с ЧПУ LVC400 измерения могут быть полностью автоматизированы, что позволяет достигать значительного сокращения времени самого процесса.

Быстрота измерений:

Стол системы обладает большой вместимостью измеряемых деталей и имеет функцию полностью автоматизированного перемещения по всем 3 осям, за счет чего выполнение измерений проходит быстрее.

Имеется возможность программного изменения значения увеличения для проведения непрерывных измерений.

Несколько деталей загружаются на стол и автоматически измеряются в одной программе.

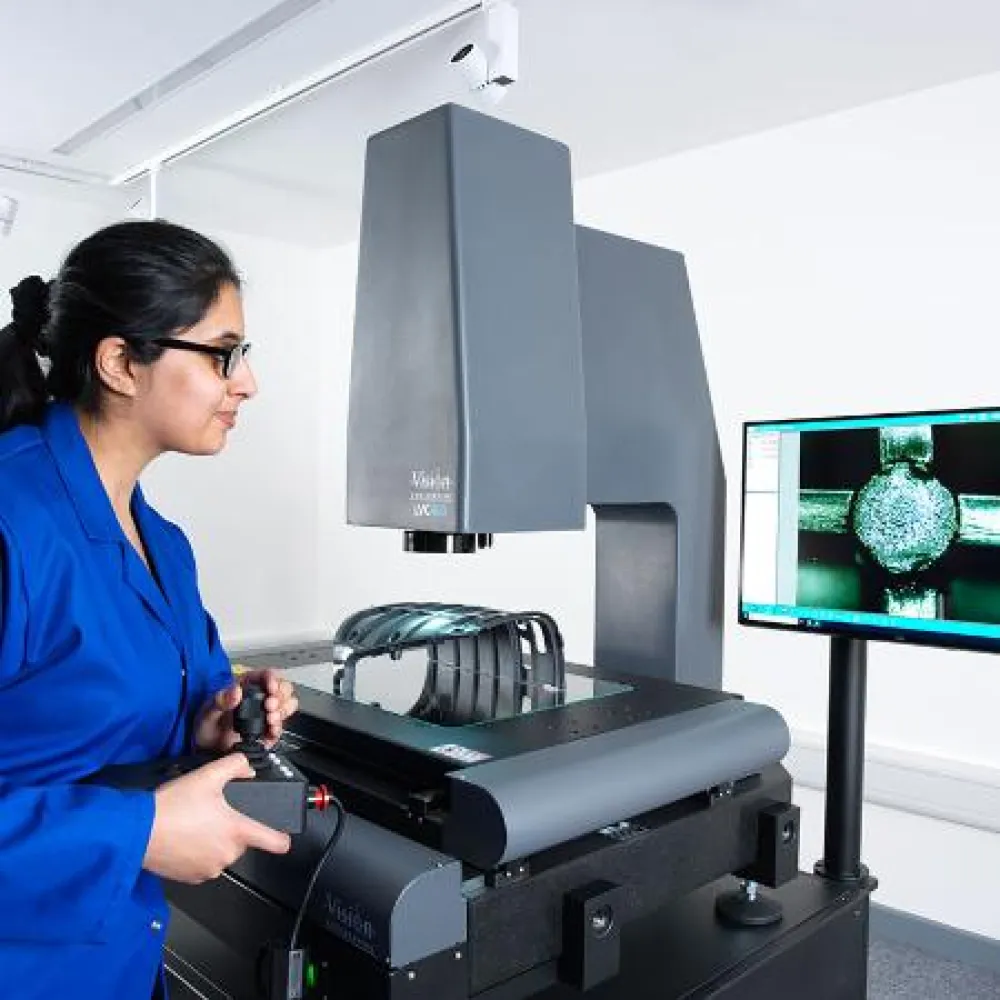

Система предварительно программируется или управляется с помощью прилагаемого джойстика для выполнения быстрых единичных измерений.

Простота в использовании:

LVC400 поставляется с интуитивно понятным программным обеспечением M3. Данное ПО предлагает широкий набор измерительных функций и обеспечивает простоту использования, поставляемое компанией Vision Engineering.

Основные функции M3:

• Простота составления отчетов и экспорт данных
• Наложение и подгонка файлов DXF
• Измерение резьбы

Высокоточная система

Система LVC400, включает прецизионный стол и гранитное основание для дополнительной устойчивости, является самой точной на сегодняшний день видеоизмерительной системой крупных деталей от компании Vision Engineering.

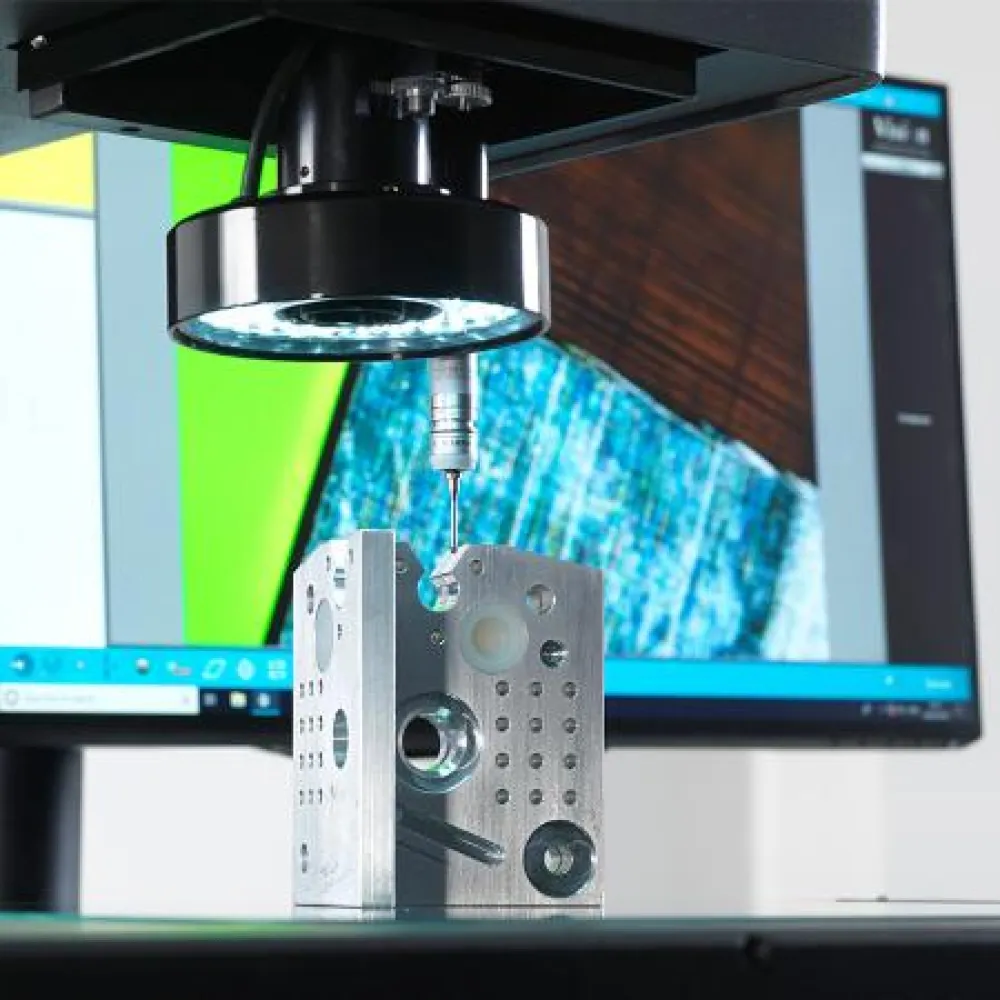

Система LVC400 поддерживает использование сенсорного датчика во всех 3 осях для измерения сложных элементов и прочих трехмерных объектов.

	LVC 400
Максимальный размер измеряемой детали	400 x 300 x 200 мм
Макс. нагрузка	25 кг
Оптика	6.5:1, 6-позиционный моторизованный объектив с переменным фокусным расстоянием
Диапазон увеличения	~80X – 300X на мониторе 25”
Поле зрение, Минимальное увеличение (X x Y)	6,3 x 4,7 мм
Поле зрение, Максимальное увеличение (X x Y)	1,4 x 1,09 мм
Камера	5-мегапиксельная цветная камера CMOS с USB 3.0
Габаритные размеры (Ш x Г x В)	891 x 916 x 1108 мм
Материал основания	Гранит
Опция сенсорного датчика	Да
Точность измерения (X – Y)	2,5 + (7,32L/1000) мкм*
Разрешающая способность датчика	1 мкм
Светодиодная 4-х секторная кольцевая подсветка	Да
Светодиодная нижняя подсветка	Да

	A = 1853mm B = 1088mm C = 755mmт D = 891mm E = 753mm F = 780mm
	G = 11083mm H = 755mm I = 915mm J = 1007mm
