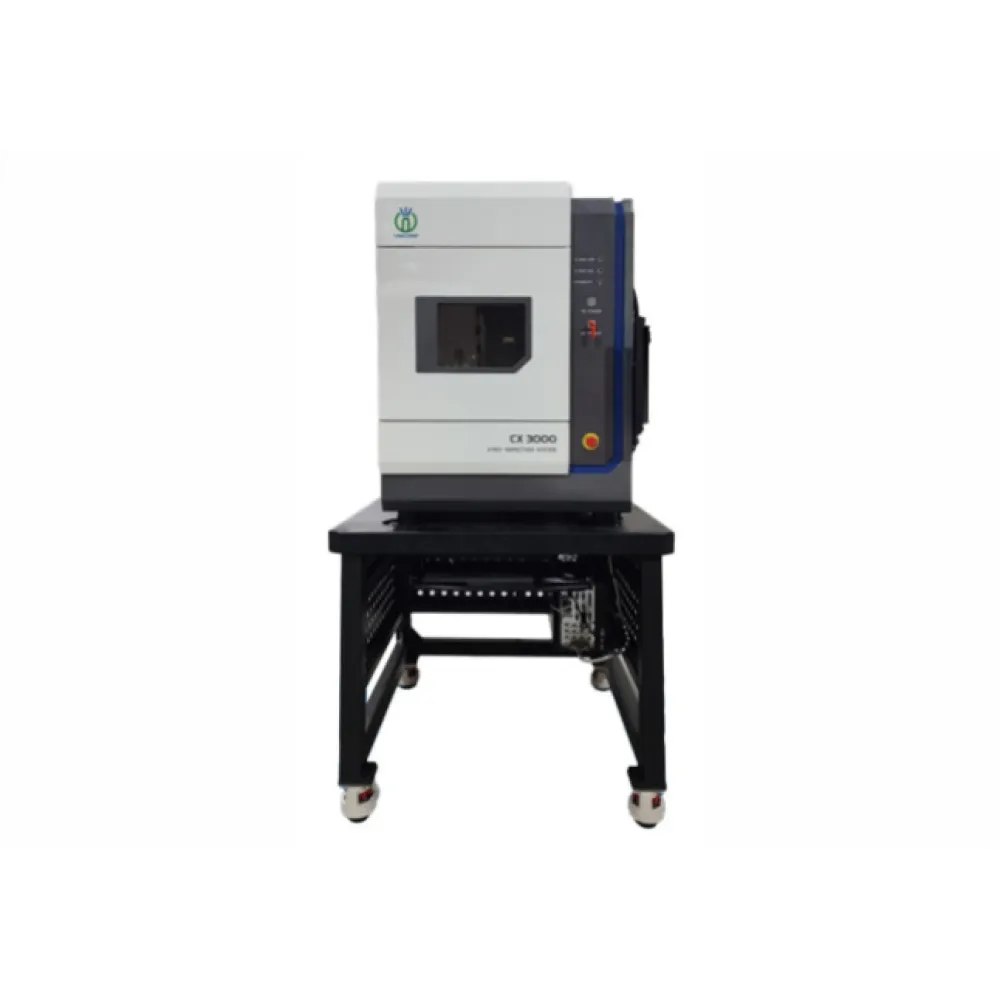

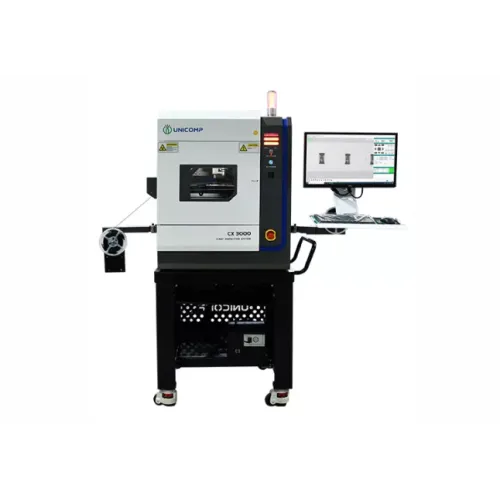

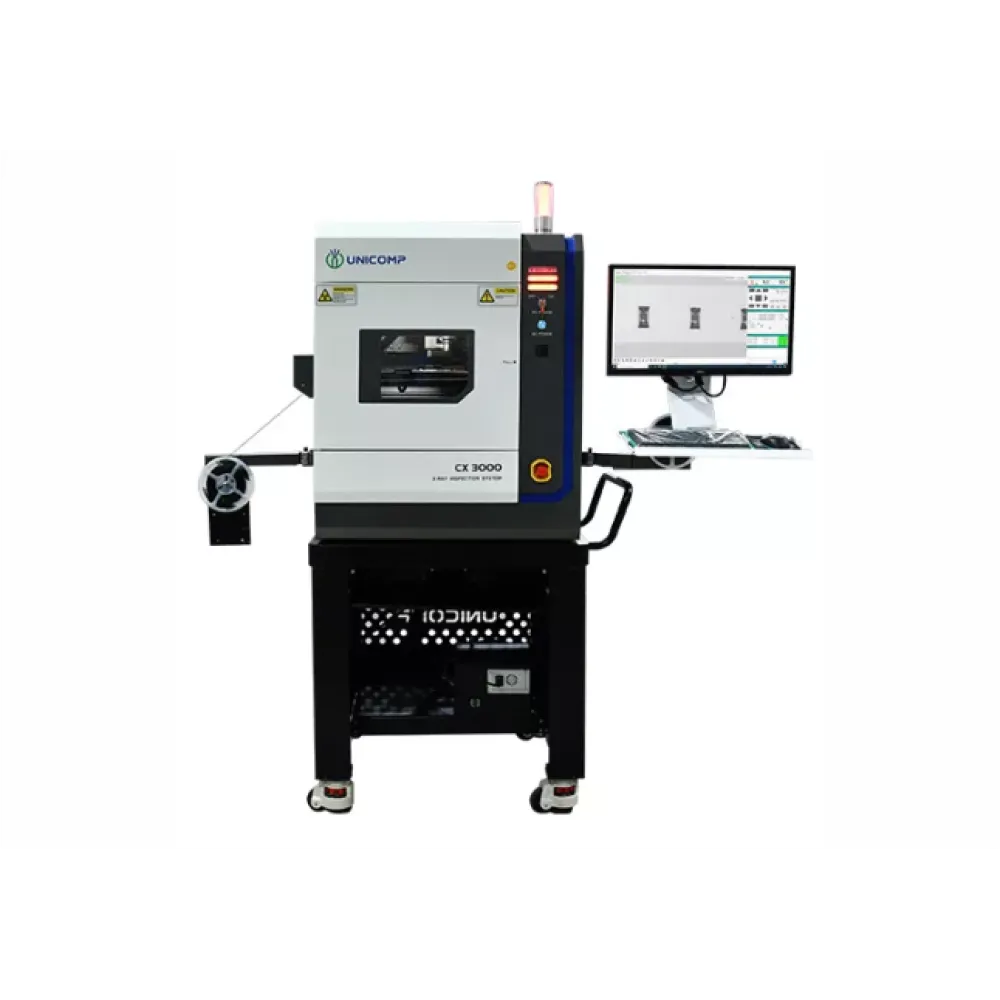

Настольный рентгеновский микроскоп Unicomp CX3000

Рентген CX3000 представляет собой одну из самых компактных рентгеновских установок, что делает ее идеальной для использования в лабораториях и на небольших производственных площадках

Благодаря своим небольшим размерам, это оборудование легко интегрируется в различные рабочие пространства. Установка оснащена закрытой необслуживаемой рентгеновской трубкой, которая имеет большой срок службы. Эта особенность, в сочетании с компактностью устройства, является значительным преимуществом для пользователей

Установка рентгеновского контроля CX3000 предназначена для широкого спектра задач, включая контроль качества пайки собранных печатных узлов, входной контроль электронных компонентов и проверку качества пайки разъёмов, датчиков и реле. Она оснащена всеми необходимыми возможностями для неразрушающего контроля и обеспечивает полную безопасность при работе с оборудованием

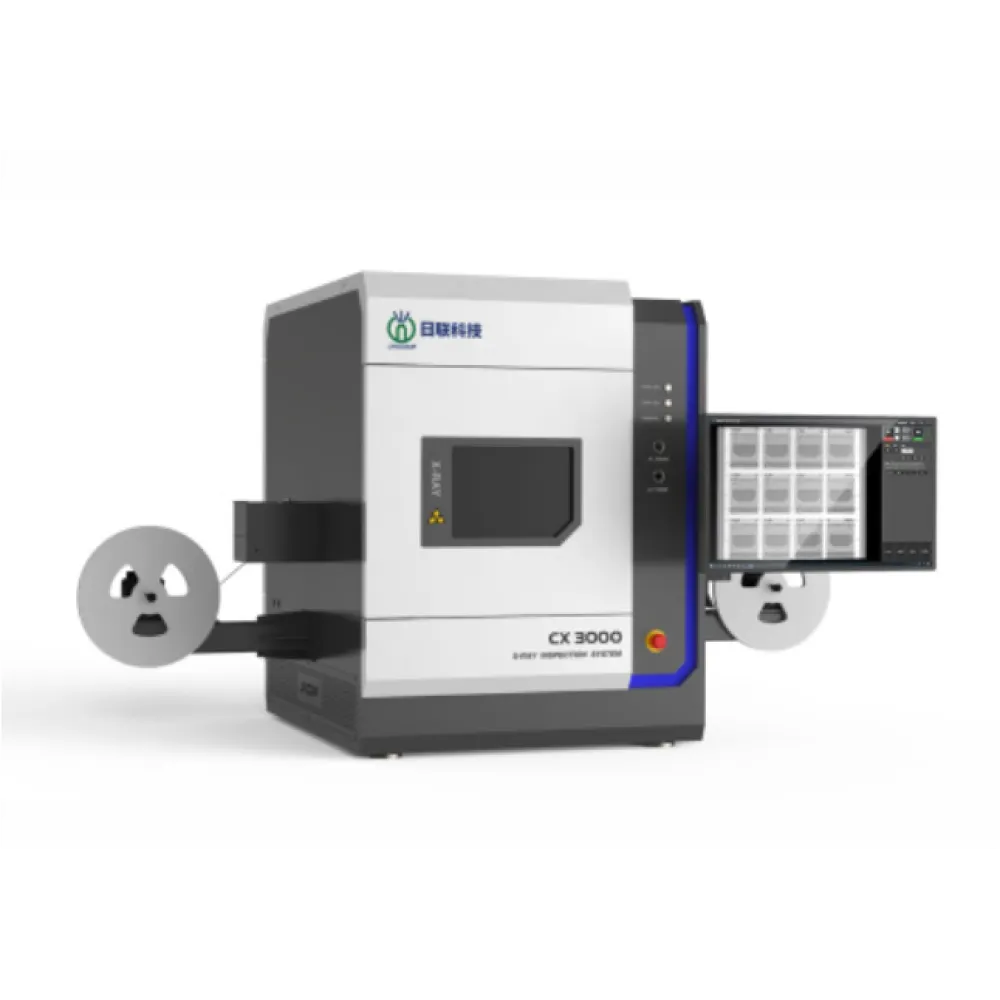

Кроме того, система может быть адаптирована для входного контроля электронных компонентов в лентах с помощью функции перемотки с одной катушки на другую. Программное обеспечение установки обладает множеством функций, которые позволяют работать эффективно с рентгеновскими изображениями. В режиме реального времени на экран выводятся значения напряжения и тока рентгеновской трубки, а также угол наклона детектора

Оператор имеет возможность производить линейные и угловые измерения в реальном времени, определять степень заполнения припоем отверстий при установке выводных компонентов и выделять различные геометрические формы для дальнейших измерений. Это делает систему CX3000 высокоэффективным инструментом как для производства печатных плат, так и для проверки качества электронных компонентов

Преимущества

• Корейские стандарты качества
• Функциональные параметры, не имеющие мировых аналогов
• Собственный улучшенный метод анализа
• Безопасность


Примеры применения

Производитель	Shenzhen Unicomp Technology Co., Ltd
Страна производства	КНР
Безопасность	Автовыключение рентгеновской трубки после 5 минут бездействия, автоматический электромагнитный замок на двери рабочей камеры, световая сигнализация включенной трубки, разграничение доступа с помощью паролей
Вращение объекта	360 градусов (опция)
Детектор	Цифровой плоскопанельный
Максимальная мощность	8 Вт
Масса	800 кг
Размер рабочего стола	300 х 350 мм
Величина утечки рентгеновского излучения на корпусе рентгена	менее 1 мкЗв/ч
Максимальная зона инспекции	255 х 330 мм
Максимальное напряжение	0 - 90 кВ
Максимальный вес изделия	5 кг
Максимальный ток	200 мкА
Тип трубки	Закрытая необслуживаемая
Подключение электропитания	1-фазное, 220 В, 50 Гц, 1,0 кВт
Монитор	LCD монитор, диагональ 22", разрешение Full HD
Размер (Д х Ш х В)	870 х 800 х 1550 мм
Размеры активной области детектора	130 х 130 мм
Разрешение детектора, пикс	1536 х 1536
Управление перемещениями	Клавиатура и мышь
Управляющий компьютер	Процессор intel core-i7, HDD 1 Тб, ОЗУ 8 Гб, операционная система Windows 10
Фокальное пятно	Цифровой плоскопанельный
Число степеней свободы	X, Y, Z (R - вращение опционально)
Системное увеличение	х 200
Размер пикселя	85 мкм
Частота кадров	20 FPS
