Корреляционный оптико-электронный микроскоп (CLEM) BioFlash

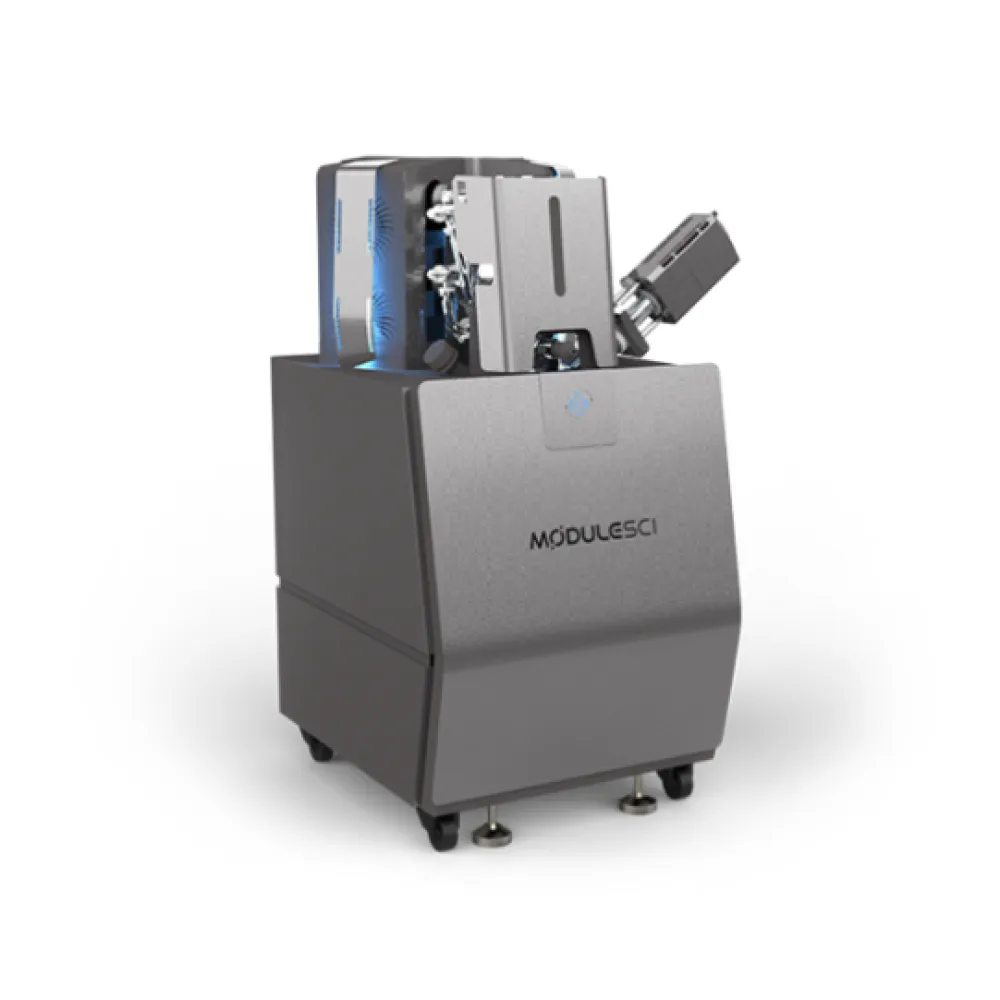

Корреляционный оптико- электронный микроскоп инверсивного типа.
BioFlash представляет собой прибор для исследования биологических образцов и наночастиц.

Изображения могут быть одновременно получены с верхней и нижней частей тонких образцов при помощи SEM и оптического микроскопа соответственно.

Специальный держатель образцов ModuleSci позволяет проводить наблюдения в различных экспериментальных условиях, таких как визуализация образцов в атмосфере или жидкости, а также анализ катодолюминесценции или спектров Рамана.

Принцип работы

Оптически прозрачный образец может визуализироваться одновременно или последовательно с помощью SEM и оптического микроскопа без перемещения образца. Тонкие биологические разрезы или наноматериалы загружаются на проводящее стекло с покрытием ITO и вставляются в вакуум. Спустя 20 секунд после загрузки оптический разрез может быть визуализирован оптическим микроскопом снизу и сверху посредством SEM.

Держатель образца и вакуумная камера

Прибор BioFlash позволяет пользователям выполнять анализы образцов различных типов, заменяя держатели образцов. Изображения SEM и LM/FM могут быть получены одновременно с помощью стандартного держателя образца и держателя образца для просвечивающего растрового электронного микроскопа (STEM). SEM-и LM/FM-изображения образцов также могут быть получены в атмосфере или жидкости с помощью держателя для образцов с ячейками для жидкости.

Применение CLEM

Оптическое и флуоресцентное наложение изображения клетки HeLa	Клетка HeLa, SEM 5,0К
Клетка ткани печени	Бактерия

Размер (мм)		850 x 900 x 1300 (ширина x глубина x высота)
Источник электронов		Вольфрамовая нить, LaВ6, СеВ6, автоэмиссия
Разрешение		Автоэмиссия (1.5 нм) / СеВ6, LaВ6 (2.5 нм) / W (4 нм)
Увеличение		x20 ~ x300,000
Вакуумная система электронной пушки		W:10-6 торр / СеВ6 и LaB6:10-8 торр Автоэмиссия:10-10 торр
Ускоряющее напряжение		0.5 – 30 кВ
Цикл	SEM	X: ±20 мм / Y: ±20 мм
	LM/FM	R: 360°/ Z:0 ~ 6 мм
Опция		BSE, EDS, LM/FM
Источник электронов		W-нить, СеВ6, LaB6, автоэмиссия
Детектор		SE, BSE EDS (опция), LM/FM (опция)
Разрешение		1.5 нм (FE), 2.5 нм (СеВ6/LaB6, 4 нм (W)
Ускоряющее напряжение		0.5 ~ 30 кВ
Увеличение		X20 ~ х300,000
Режим вакуума		W-нить: 10-5 торр CeB6: 10-8 торр, LaB6 Автоэмиссия:10-10 торр
Система вакуума		Ротационный насос, турбомолекулярный насос
Цикл		Механизированный по 2 осям (SEM) X: 0~20 мм Y: 0~20 мм Механизированный по 2 осям (LM/FM) R: 360° Z: 0~6mm
Максимальный размер образца		Диаметр: Ø20 Высота: 2 мм
Размер (ширина x глубина x высота)		Основной блок: 850 x 900 x 1300 мм Блок управления: 500 x 530 x 580 мм Ротационный насос: 400 x 150 x 200 мм
Автоматическая функция		Автофокусировка, автоматическая яркость/ контрастность, авторегулировка пушки
Дисплей		Сканирование изображения: RED(320x240), FAST(640 x 480), SLOW1 (640 x 480), SLOW2 (640 x 480) Сканирование фото: 640 x 480 / 1280 x 960 / 2560 x 1920 / наложение (280 x 960)
Формат изображения		BMP, JPEG
ОС		Windows 10
Действие		Мышь/клавиатура
Источник питания		1.6 кВт, 220 Вольт одна фаза
Опция		EDS, LM/FM
