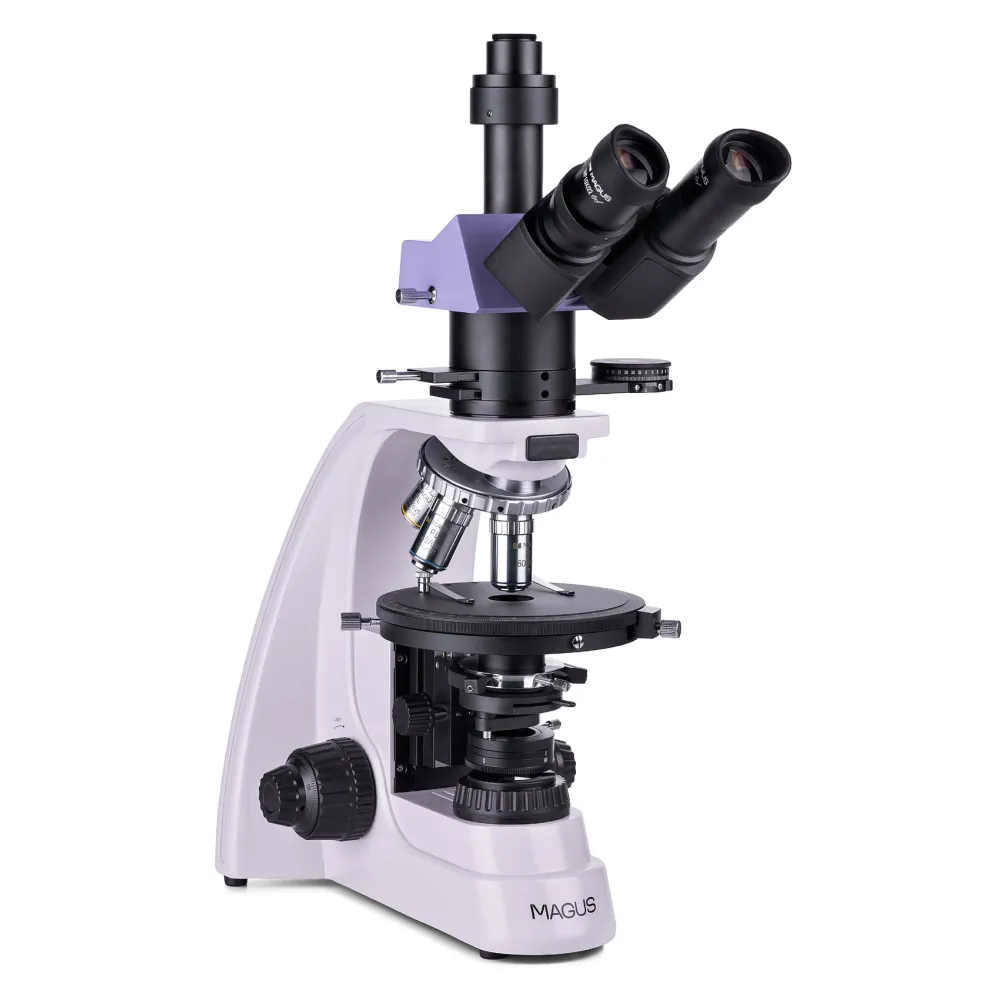

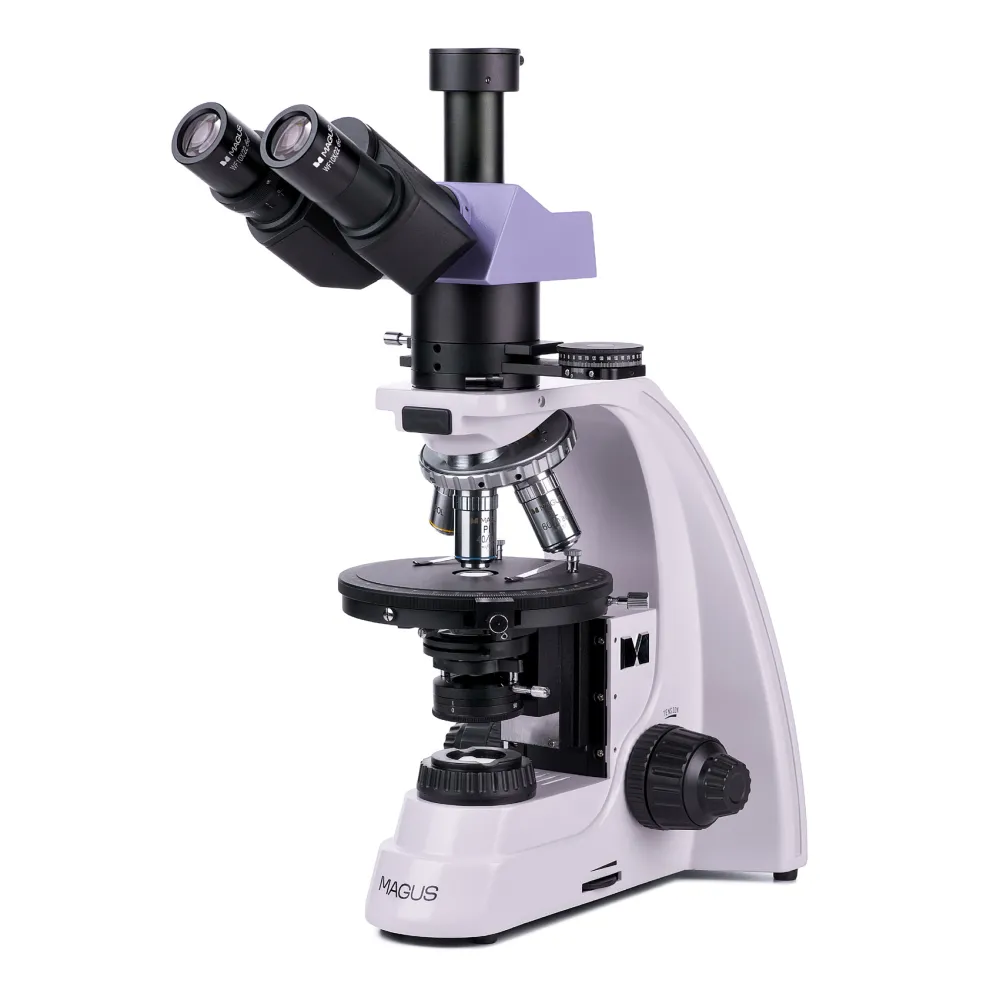

Микроскоп поляризационный MAGUS Pol 800

MAGUS Pol 800 – поляризационный микроскоп для исследования анизотропных объектов. Наблюдения проводятся в проходящем свете двумя методами: поляризации и светлого поля. Микроскоп оснащен объективами, свободными от напряжений, поэтому не вносит паразитных отражений в изображение. Передаваемая оптикой картинка четкая, контрастная, с хорошей прорисовкой мелких деталей. Микроскоп подходит для работы с биологическими, полимерными и геологическими объектами и может использоваться для исследовательской и диагностической работы в разных сферах науки, а также для обучения студентов вузов.

Микроскоп в работе »

Оптическая схема

Микроскоп является тринокуляром, т. е. он имеет два окулярных тубуса для непосредственных наблюдений и отдельный канал визуализации, в который устанавливают цифровую камеру (нет в комплекте). Переключение светового потока – 100/0 или 0/100. Для удобства пользователя на левом тубусе размещено кольцо диоптрийной подвижки – с его помощью добиваются одинаково резкого изображения для обоих глаз пользователя. Кроме того, окулярные тубусы имеют удобный наклон для длительной работы – 30°.

Револьвер рассчитан на установку пяти объективов. Так как в комплекте их четыре, то одно гнездо остается свободным – в него можно установить дополнительный объектив из линейки аксессуаров MAGUS. Объективы являются планахроматами, скорректированным на бесконечность и рассчитанными на покровное стекло толщиной 0,17 мм. Повернутый «от наблюдателя» револьвер позволяет видеть рабочий объектив, что удобно для пользователя. Гнезда револьверного устройства можно центрировать.

Система освещения

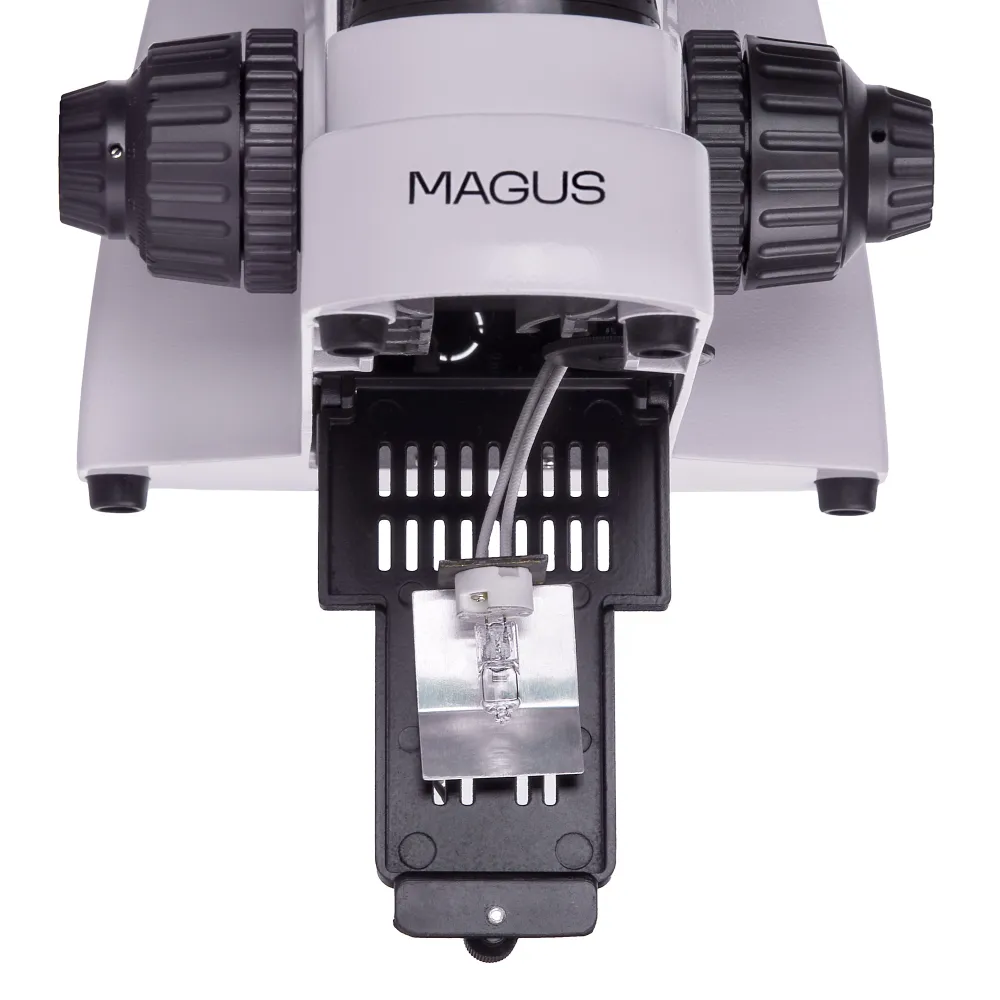

Источником проходящего света выступает 30-ваттная галогенная лампа. Освещение яркое, «теплое» по цветовой температуре, комфортное для глаз – оно создает оптимальные условия для результативной длительной работы. Возможна настройка освещения по методу Кёлера для получения изображения в максимальном разрешении по всему полю зрения.

На микроскопе присутствуют анализатор и поляризатор. Для изменения угла поляризации их вращают относительно друг друга. В промежуточной насадке находятся слот для компенсаторов и линза Бертрана. При помощи компенсаторов усиливают контраст объектов, а линза Бертрана используется для коноскопии.

Механика

Образец помещают на центрируемый и вращаемый предметный столик. У столика есть отметки угла поворота и измерительная шкала, по которой можно определять угол с точностью до 0,1°. Рукоятки фокусировки позволяют проводить наводку на резкость грубо и тонко. В наличии регулятор жесткости и блокиратор хода грубой фокусировки.

Аксессуары

Для микроскопа доступны дополнительные аксессуары – с их помощью можно получить от оптики максимум и расширить функционал прибора. В линейку входят окуляры, объективы, калибровочные слайды, цифровые камеры.

Основные особенности:

• Микроскоп-тринокляр с проходящим светом; источник света – галогенная лампа 30 Вт; освещение по Кёлеру
• Два метода исследования: поляризация и светлое поле; вращаемые поляризатор и анализатор, линза Бертрана, компенсаторы
• Вертикальный канал визуализации для установки цифровой камеры
• Оптика на бесконечность, объективы-планахроматы без напряжений – максимально четкая и реалистичная картинка без паразитных отражений
• Револьвер на 5 объективов, гнезда центрируются
• Центрируемый и вращаемый предметный столик со шкалой угла поворота; грубая и тонкая настройка резкости
• Возможность установки дополнительных аксессуаров

Комплектация:

• Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Тринокулярная визуальная насадка
• Промежуточная насадка с линзой Бертрана, анализатором и слотом для установки компенсаторов

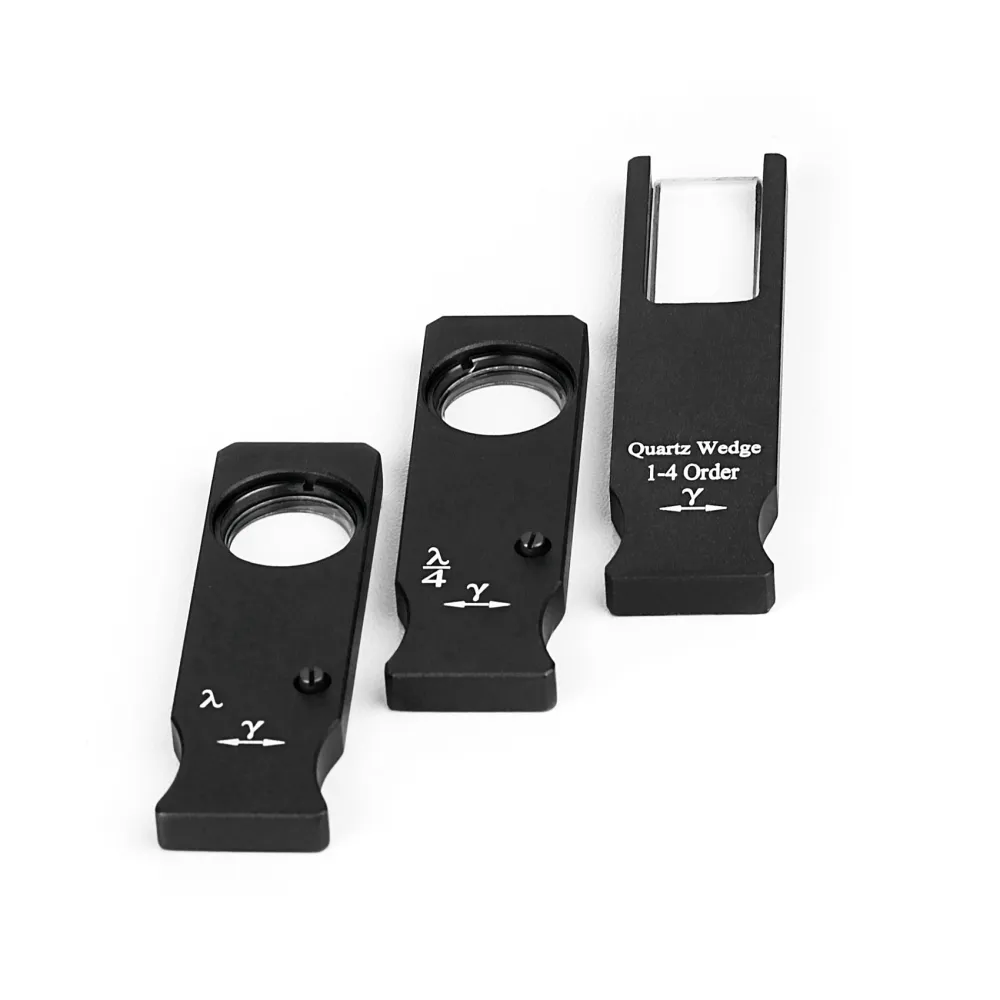

• Компенсаторы: λ компенсатор, λ/4 компенсатор, кварцевый клин
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,65 (подпружиненный) WD 0,66 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 60x/0,80 (подпружиненный) WD 0,46 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Окуляр 10х/22 мм с перекрестьем
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой. Цена деления шкалы 0,1 мм
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 5x/0,12 WD 26,1 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 20x/0,4 WD 8,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 100x/0,8 (подпружиненный, сухой) WD 2,02 мм
• Препаратоводитель
• Цифровая камера
• Калибровочный слайд
