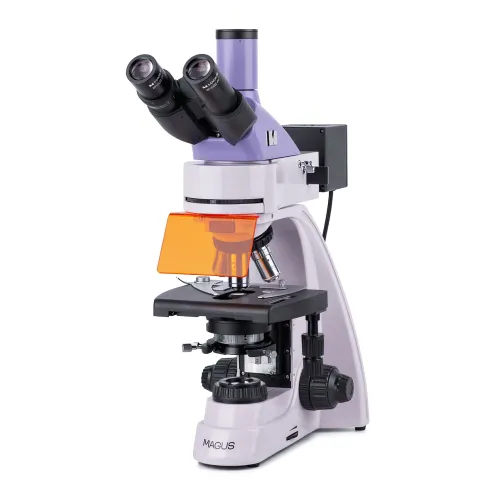

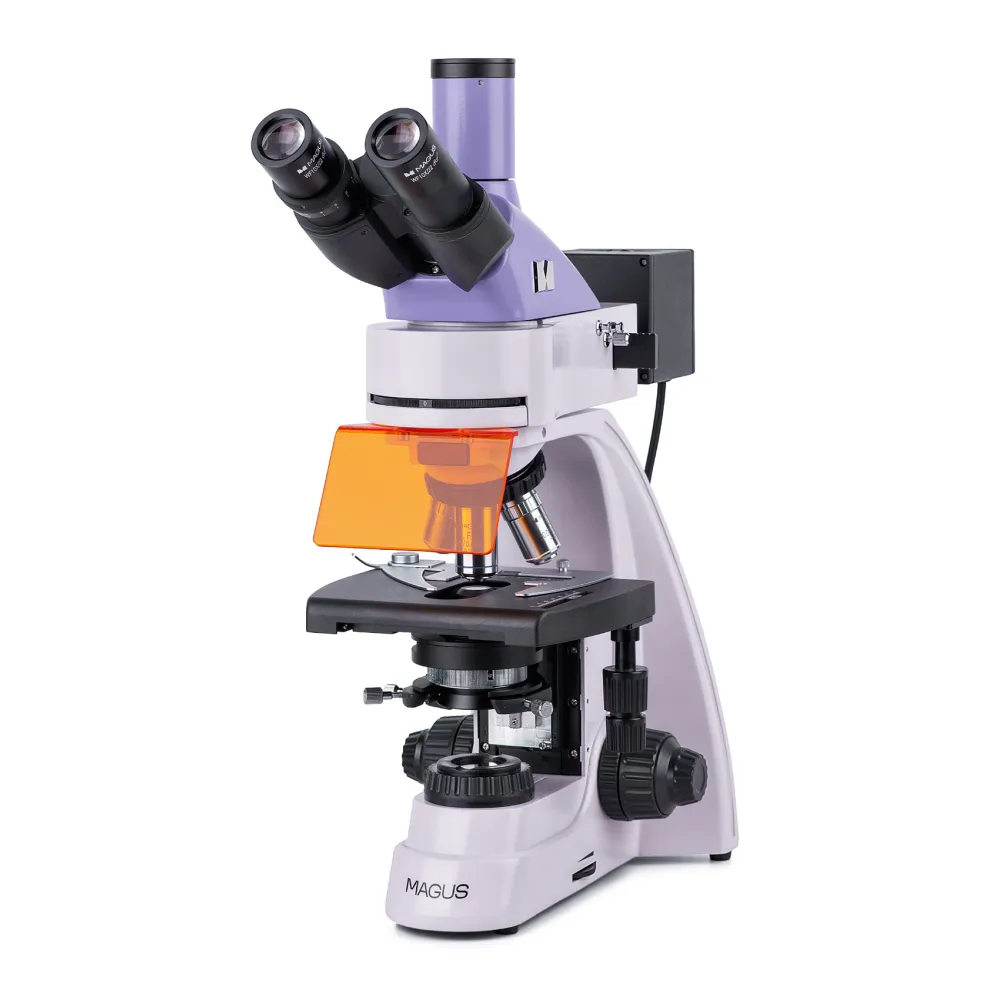

Микроскоп люминесцентный MAGUS Lum 400L

MAGUS Lum 400L – прямой люминесцентный микроскоп, на котором изучают возбудителей разных болезней, мазки крови, костный мозг, а также проводят криминалистические экспертизы, хромосомный анализ, анализ ДНК и проч. Люминесцентный метод доступен для отраженного света, в проходящем свете используется метод светлого поля. Микроскоп можно дополнить устройствами простой поляризации и фазового контраста, конденсором темного поля – все они доступны в линейке аксессуаров бренда MAGUS.

Микроскоп в работе »

Оптическая схема

Наличие тринокулярной насадки позволяет не только проводить на микроскопе непосредственные наблюдения, но и использовать цифровую камеру для их фото- и видеофиксации. Камера устанавливается в вертикальный канал визуализации, в комплект она не входит. Окулярные тубусы насадки вращаются на 360°, поэтому высоту взора легко настроить под рост любого пользователя.

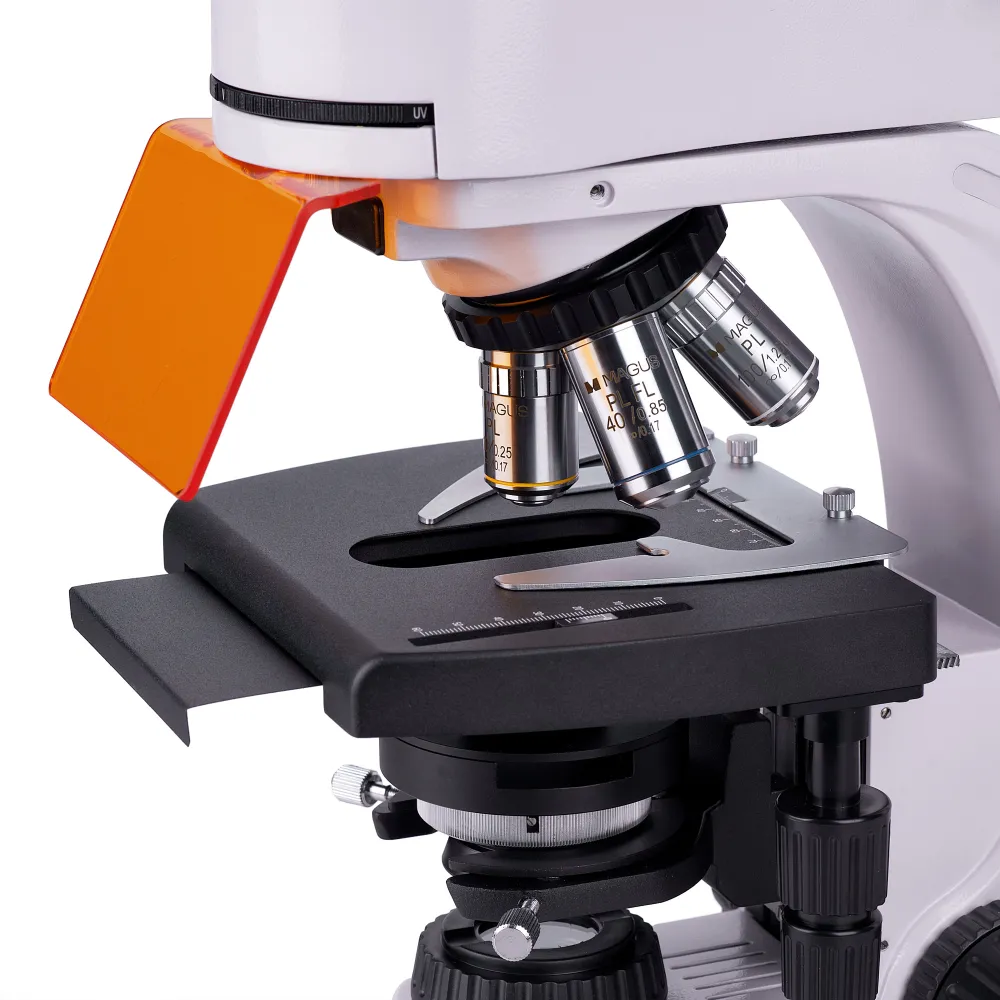

Отвернутое «от наблюдателя» револьверное устройство освобождает пространство над столиком, благодаря чему хорошо видно рабочий объектив. Это делает работу исследователя более удобной. В револьвер можно установить пять объективов, четыре уже включены в базовую комплектацию. Все объективы являются планахроматами, скорректированными на бесконечность: три используются для светлого поля, один (микрофлюар) – для люминесценции. В свободное гнездо устанавливают опциональный объектив, чтобы получить на микроскопе еще одно увеличение.

Система освещения

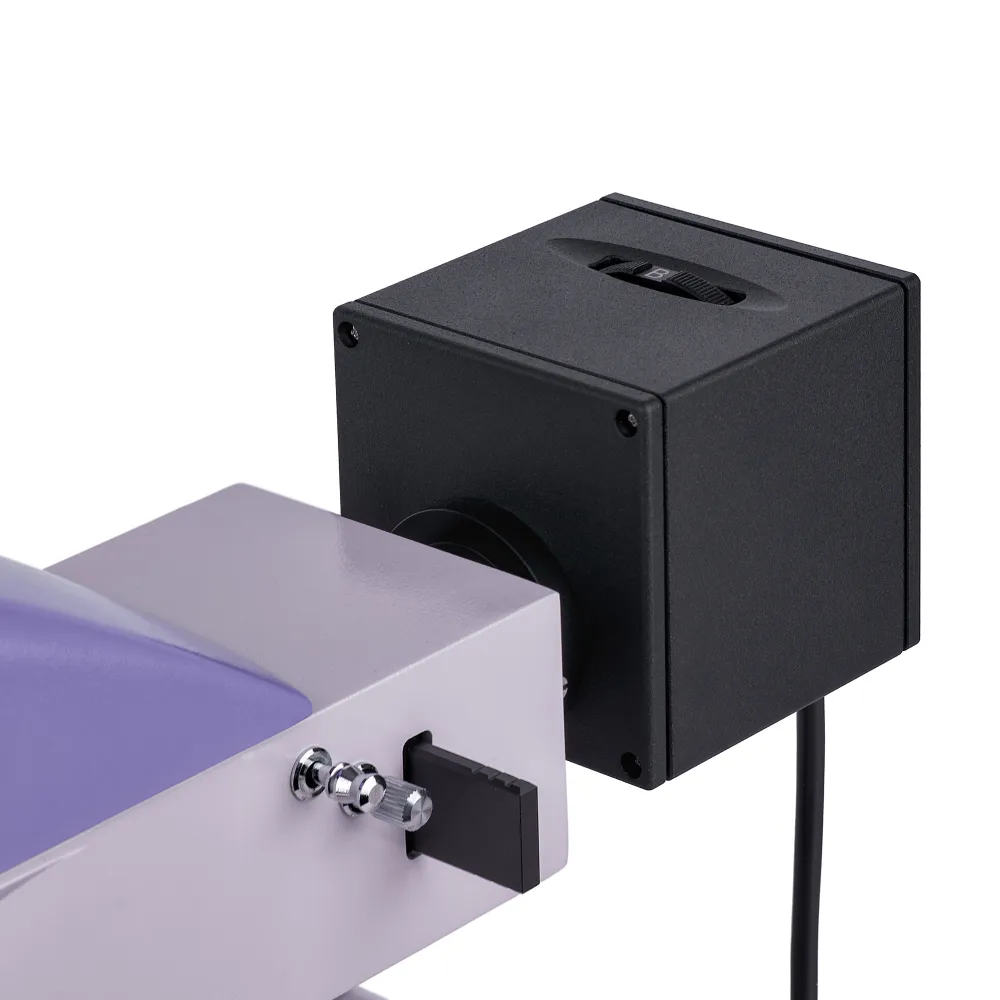

Источником отраженного света являются четыре светодиода: синий (В), зеленый (G), фиолетовый (V) и ультрафиолетовый (UV). Мощность каждого светодиода составляет 5 Вт – это достаточная мощность для работы на любом объективе в любом методе исследования. Светодиоды отличаются долгим сроком службы – 50 000 часов. Они не перегреваются во время длительной работы, просты в обслуживании и являются наиболее безопасной основой для люминесценции. Поэтому люминесцентный микроскоп со светодиодным освещением – оптимальный выбор для обучения в вузах.

Для проходящего освещения тоже используется светодиод, но мощностью 3 Вт. Он дополнен конденсором светлого поля, с помощью которого регулируется интенсивность освещения рабочей области. В конденсоре есть слот для установки слайдера темного поля или фазового контраста. Слайдер является быстрым и легким способом получить на микроскопе дополнительный метод исследования без замены конденсора.

Настройка освещения по методу Кёлера возможна и для проходящего, и для отраженного света. Так получится добиться максимально четкого изображения без затемнений по краям и с минимумом артефактов.

Механика

Микроскоп оснащен предметным столиком эргономичной формы. У него нет выдвижной зубчатой рейки, которая может быть неудобна при постоянной работе – за нее легко зацепиться. Специально для наблюдений в отраженном свете в комплектацию включена черная вставка – она устанавливается на микроскоп для защиты от паразитных бликов от осветителя проходящего света. Еще одна особенность столика – съемный препаратодержатель.

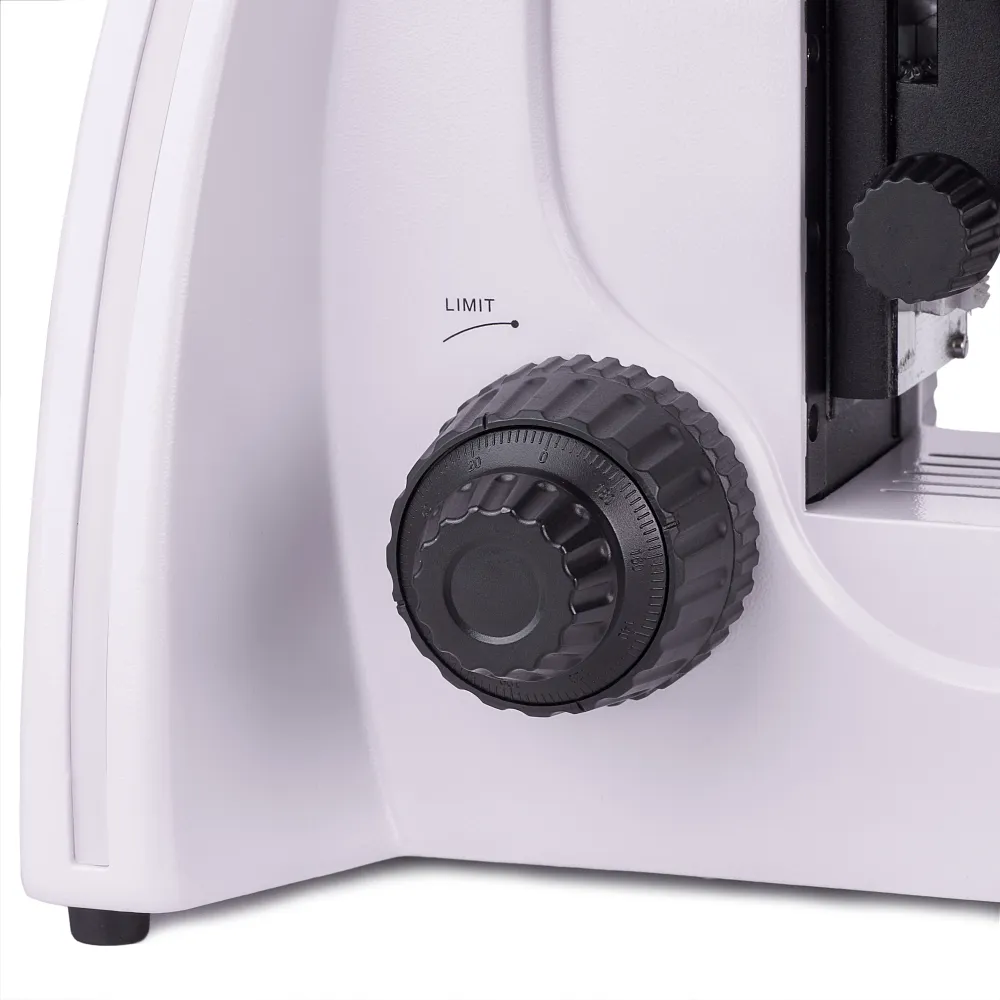

Коаксиальные рукоятки грубой и тонкой фокусировки обеспечивают точную и плавную наводку резкости. Жесткость хода грубой фокусировки может быть отрегулирована до наиболее комфортной, также грубую фокусировку можно заблокировать, если это необходимо.

Аксессуары

Широкая линейка совместимых аксессуаров – возможность быстро расширить функционал микроскопа. Помимо устройств для разных методов исследования в нее также входят окуляры, объективы, цифровые камеры, калибровочные слайды.

Основные особенности:

• Микроскоп-тринокуляр для работы в отраженном свете по методу люминесценции и в проходящем свете по методу светлого поля
• Вертикальный канал визуализации позволяет устанавливать цифровую камеру для фото- и видеофиксации исследований
• Окулярные тубусы насадки вращаются, позволяя выбирать подходящую высоту взора
• Планахроматическая оптика скорректирована на бесконечность, один из комплектных объективов является микрофлюаром
• Система отраженного света – четыре светодиода мощностью 5 Вт: синий (В), зеленый (G), фиолетовый (V) и ультрафиолетовый (UV)
• Система проходящего света – светодиод мощностью 3 Вт
• Метод Кёлера для отраженного и проходящего света
• Эргономичная конструкция предметного столика (нет выдвижной рейки), грубая и тонкая фокусировки
• Большой выбор дополнительных аксессуаров

Комплектация:

• Штатив со встроенным источником электропитания, источником проходящего света , механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов
• Конденсор Аббе
• Люминесцентная насадка
• Фонарь со светодиодами
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 19,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
• Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 40x/0,85 (подпружиненный) WD 0,42 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Защитный экран
• Пластина светового барьера
• Черная защитная пластина для установки под столик
• Переходник под крепление C-mount для работы с камерой
• Светофильтр (4 шт.)
• Флакон с иммерсионным маслом
• Блок питания осветителя отраженного света
• Сетевой шнур питания
• Кабель осветителя отраженного света
• Сетевой шнур блока питания осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 10х/0,35WD 2,37 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 60х/0,80 ∞/0,17 WD 0,46 мм
• Фазово-контрастное устройство
• Конденсор темного поля А 0,9
• Конденсор темного поля иммерсионный А 1,36–1,25
• Слайдер темного поля
• Устройство простой поляризации
• Цифровая камера
• Калибровочный слайд
• Монитор
