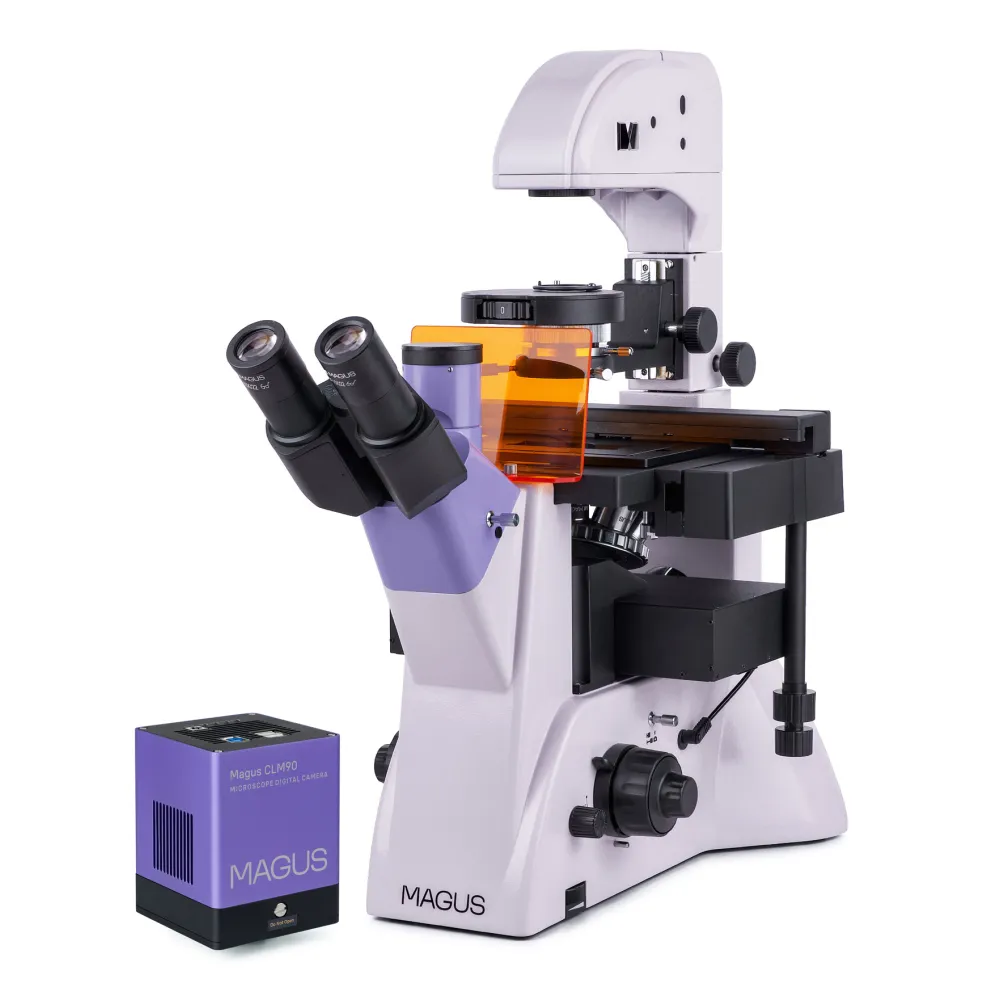

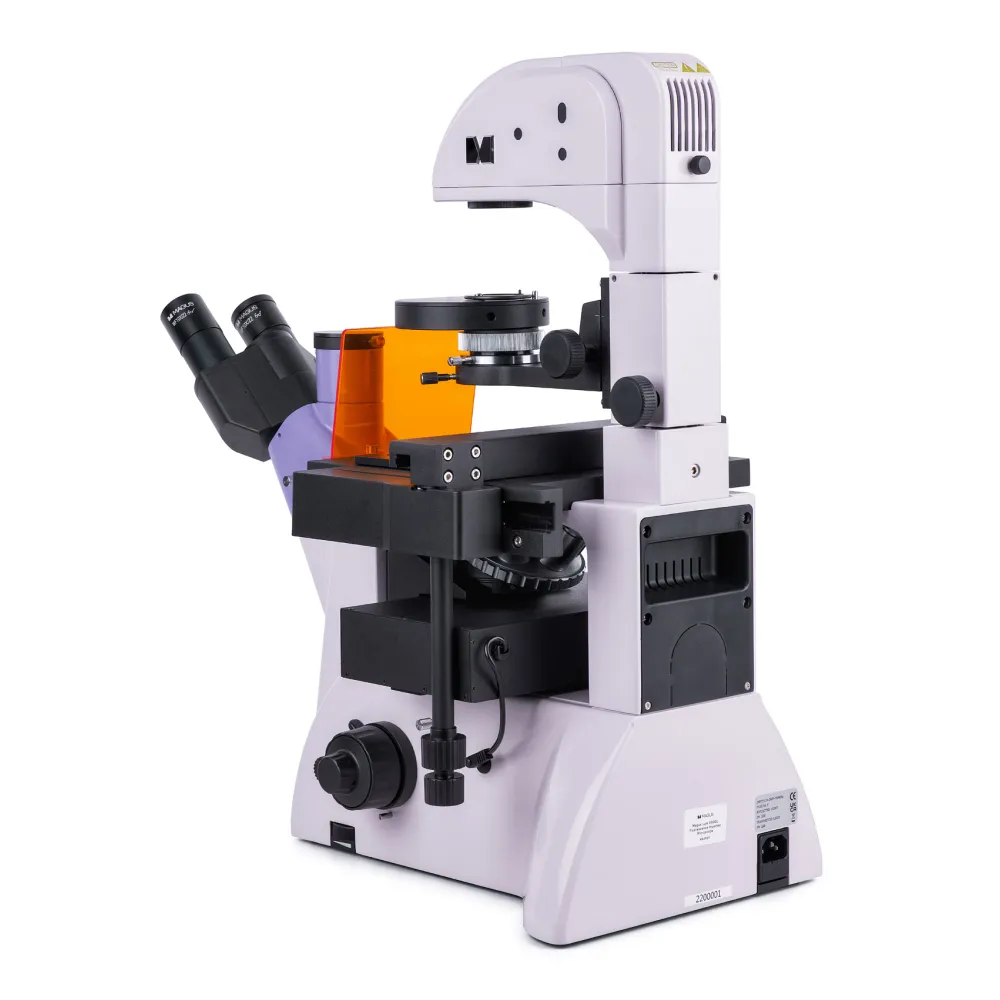

Микроскоп люминесцентный инвертированный цифровой MAGUS Lum VD500L

Микроскоп предназначен для исследования объектов при освещении отраженным светом по методу люминесценции и при освещении проходящим светом по методам светлого поля и фазового контраста.
Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света определенной части спектра. Осветитель содержит три фильтра, обеспечивающих оптимальные условия для возбуждения люминесценции распространенных в практической работе флюорохромов DAPI, FITC и TRITC.
На микроскопе исследуют осадки жидкостей, клеточные колонии, живые клетки, культуры тканей и другие объекты в питательной среде в лабораторной посуде высотой до 55 мм с толщиной дна 1,2 мм. В микроскопе используются специальные объективы для работы с такой посудой. Штатив осветителя отклоняется для работы с чашками Петри или колбами высотой до 165 мм.
Микроскоп используется для иммунохимической диагностики и хромосомного анализа, выявления скрытых бактериальных и вирусных инфекций.

Цифровая камера
Цифровая камера MAGUS CLM90 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 7,1 Мпикс и формирует реалистичное изображение в разрешении 3200x2200 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 51,3 или 133,8 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Визуальная насадка
Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.

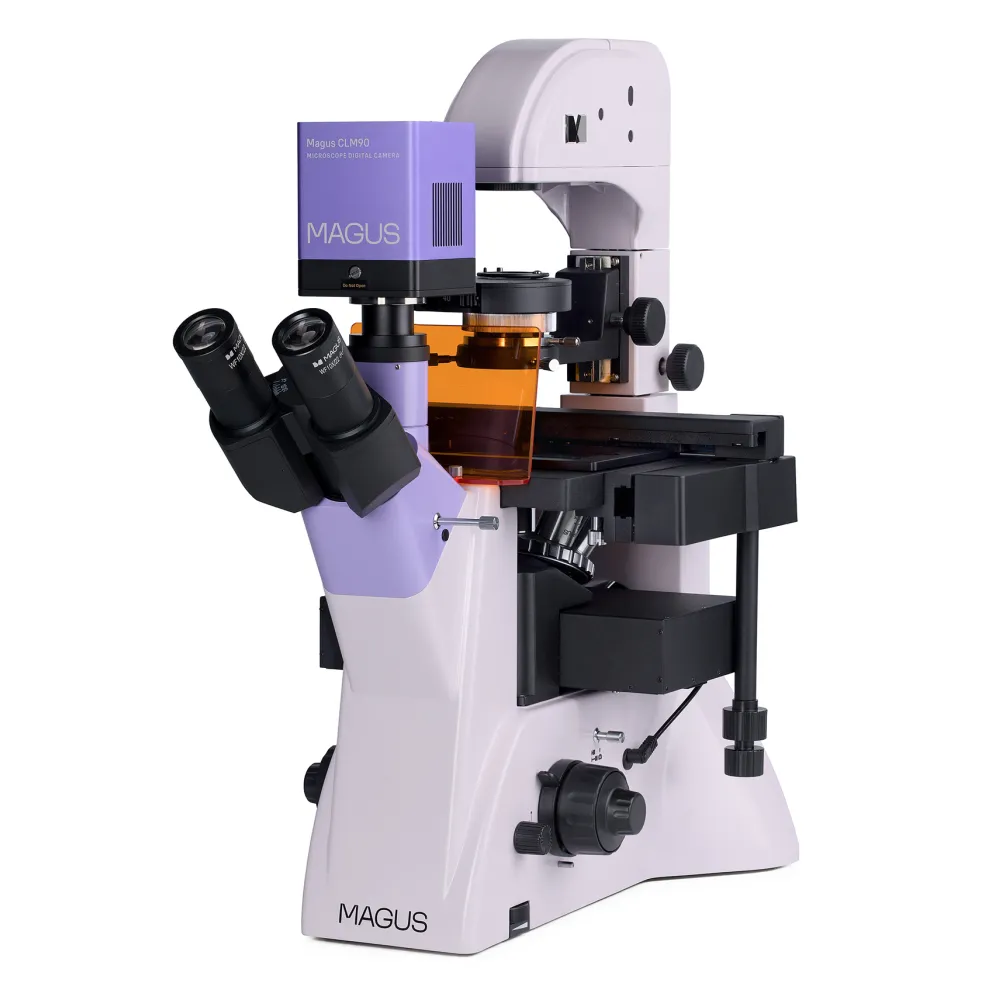

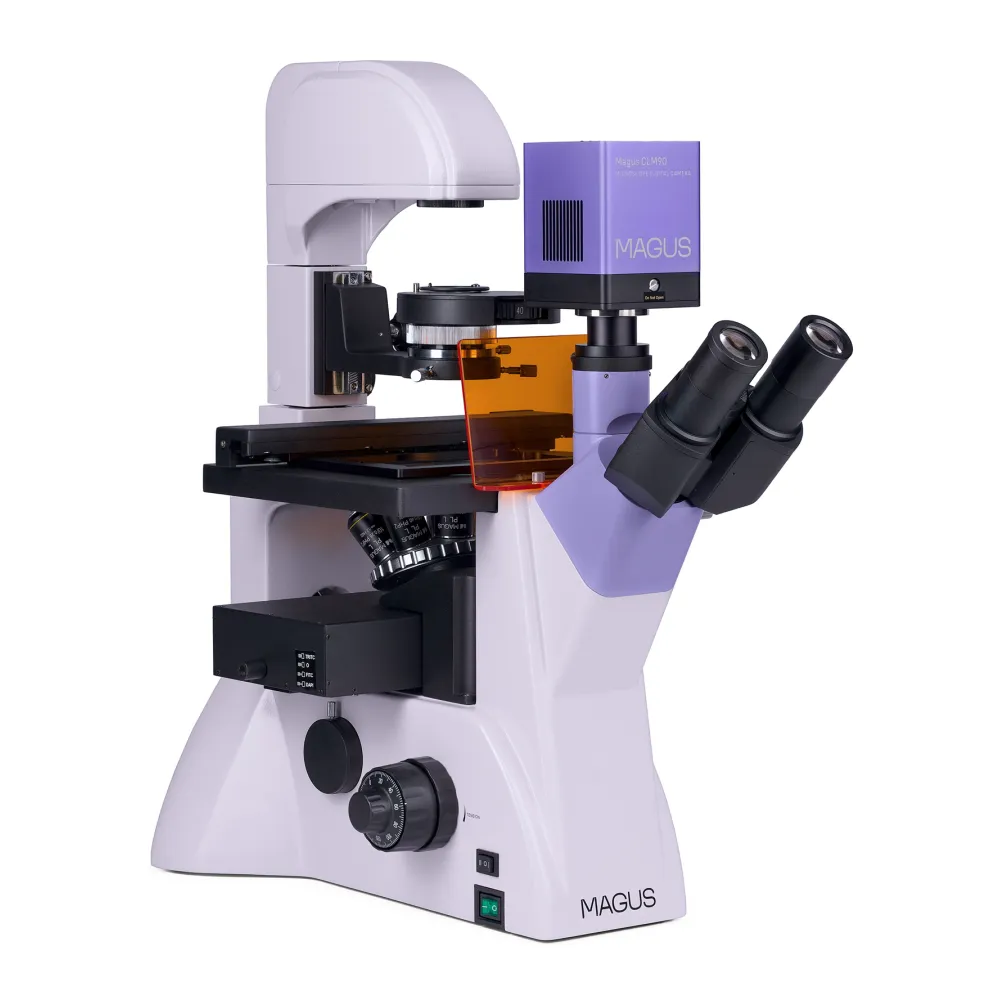

Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.

Револьверное устройство
Револьвер на 6 объективов установлен на штатив под столиком.

Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм.
3 объектива используются для работы по методу светлого поля и методу видимой люминесценции и 3 объектива – для работы по методу фазового контраста.

Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.

Предметный столик
На неподвижный предметный столик установлен специальный механизм для перемещения лабораторной посуды в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен. Ручка перемещения низкая, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят три держателя чашек под разные размеры посуды.

Осветитель видимой люминесценции
Источник возбуждения люминесценции – 5-ваттный светодиод. Осветитель содержит три фильтра возбуждения – для флюорохромов DAPI, FITC и TRITC.
В отличие от ртутных ламп светодиоды не требуют громоздких блоков питания, потребляют незначительное количество электроэнергии и не содержат вредных паров ртути. Живые клетки в светодиодном освещении не получают повреждений от УФ-излучения и дольше сохраняют жизнеспособность. Светодиоды мгновенно набирают яркость, не нагреваются при длительном использовании, при необходимости быстро выключаются. Это упрощает переход от метода светлого поля к видимой люминесценции и обратно. Срок службы светодиодов – 50 000 часов.
Для обучения в вузах рекомендуется выбирать люминесценцию на базе светодиодов как наиболее безопасную и не требующую дополнительного обслуживания.

Конденсор
Фазово-контрастный конденсор по типу вращающегося диска с 4 положениями: свободное отверстие используется для наблюдений в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличениями 10х, 20х и 40. Фазовые кольца центрируются. Быстрое и интуитивно понятное переключение с одного метода исследования на другой экономит время и упрощает работу исследователя.

Источник проходящего света
В осветителе проходящего света стоит 5-ваттный светодиод. Он излучает достаточную яркость для работы на всех объективах по методу светлого поля и фазового контраста. Цветовая температура не меняется при изменении яркости. Срок службы светодиода – 50 000 часов.

Освещение по Кёлеру в проходящем свете
Настройка освещения по Кёлеру повышает качество изображения объекта: достигается предел разрешения на каждом объективе и равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.

Аксессуары
Для микроскопа разработана линейка аксессуаров.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение микроскопа на объективе, который чаще используется для работы.
Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.

Основные особенности микроскопа:

• Исследование объектов в лабораторной посуде, излучающих свечение под воздействием света возбуждения
• Методы исследований: видимая люминесценция в отраженном свете, светлое поле и фазовый контраст в проходящем свете
• Тринокулярная визуальная насадка с возможностью выбора высоты взора
• Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
• Осветители отраженного и проходящего света – экономичные светодиоды 5 Вт со сроком службы до 50 000 часов
• Настройка освещения по Кёлеру
• Отклоняемый штатив для работы с посудой высотой до 165 мм
• Фильтры возбуждения видимой люминесценции для флюорохромов DAPI, FITC и TRITC
• Фазово-контрастный конденсор по типу вращающегося диска для быстрой и удобной смены метода исследования
• Широкая линейка дополнительных аксессуаров

Основные особенности камеры:

• Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
• Разрешение 7,1 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
• 51,3 и 133,8 кадров в секунду при разрешениях 3200x2200 пикс и 1584x1100 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
• Глобальный затвор – быстрое считывание сигнала с сенсора; увеличена яркость изображения, отсутствуют ложные оптические эффекты при наблюдении подвижных объектов
• Монохромный CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, контрастнее
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

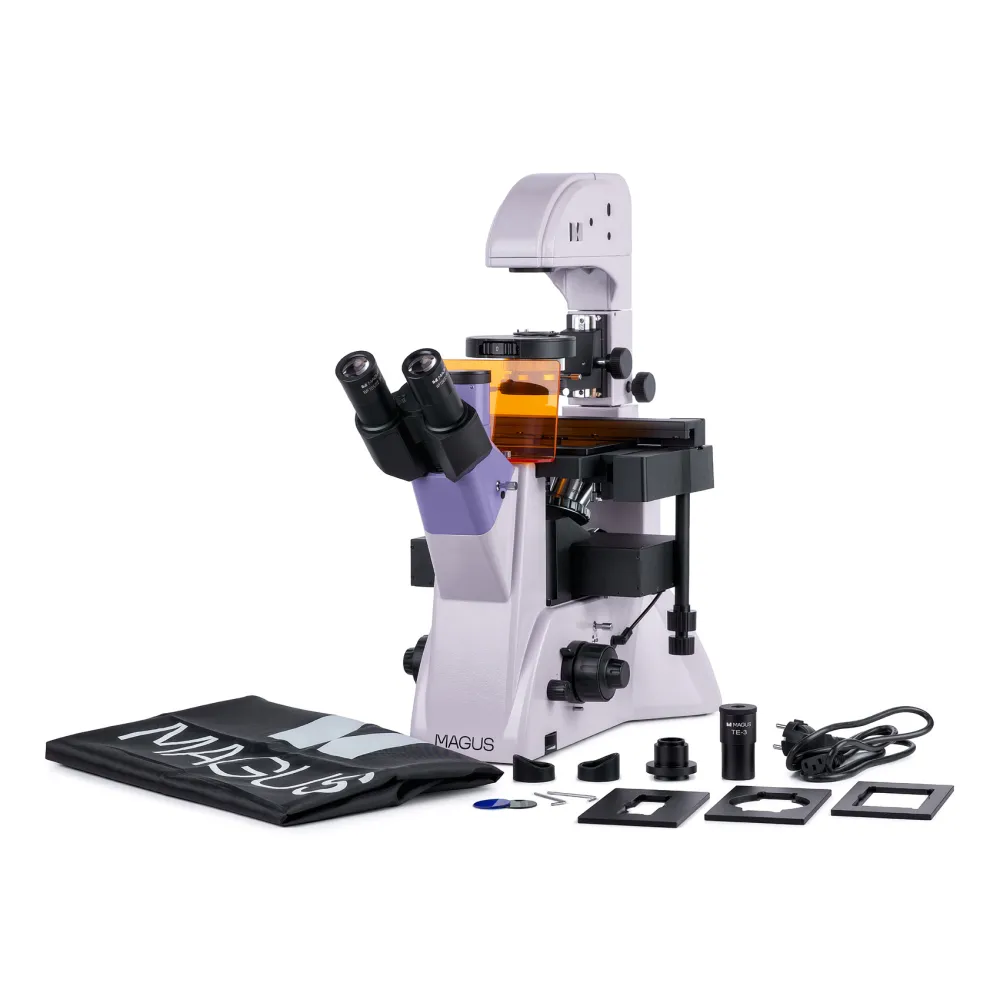

Комплектация:

• Цифровая камера MAGUS CLM90 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Штатив со встроенным источником электропитания, осветителем отраженного света видимой люминесценции, источником проходящего света , механизмом фокусировки, предметным столиком, кронштейном конденсора, револьвером объективов и каналом визуализации
• Фазово-контрастный конденсор
• Люминесцентный блок
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Вспомогательный центрирующий телескоп
• Круглая стеклянная вставка
• Механическое устройство перемещения образца
• Держатель чашек (4 шт.)
• Защитный экран
• Переходник под крепление C-mount для работы с камерой
• Светофильтр
• Сетевой шнур питания
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21,0 мм
• Калибровочный слайд
• Монитор
