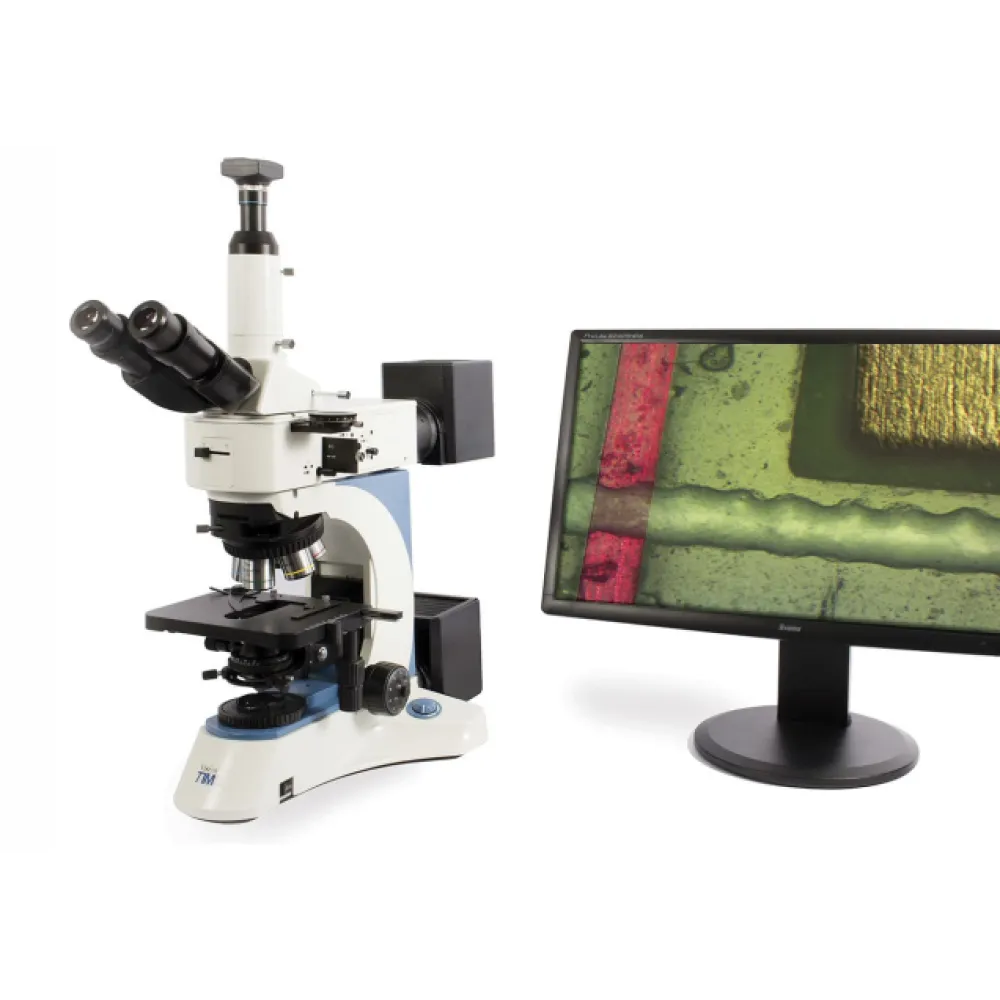

Прямой оптический микроскоп TIM 5

Микроскоп TIM5 для проведения операций типового контроля позволяет выполнять подробный анализ разнообразных материалов — будь то сплавы, пластики, керамика или другие материалы. Причем эти операции могут одинаково выполняться как начинающими, так и опытными пользователями.

Преимущества

• Широкий выбор способов подсветки позволяет использовать различные методы анализа
• Модульная конструкция с разнообразными аксессуарами
• Варианты проекционных ахроматических объективов с увеличением до 2000x
• Великолепное соотношение цены/производительности

Обладая превосходными оптическими характеристиками и многообразными вариантами подсветки (включая высокую освещенность, низкую освещенность и поляризованный свет), микроскоп TIM5 облегчает процесс наблюдения, контроля и анализа различных материалов.



Конфигурация

• Непринужденный контроль разнообразных материалов

• Варианты ахроматических объективов с корректировкой на бесконечность и увеличением до 1000x
  Варианты на выбор:
  - Объективы с высокой освещенностью
  - Комбинированные объективы с высокой и низкой освещенностью

• Варианты подсветки:
  - Падающая подсветка для просмотра непрозрачных образцов
  - Добавление опции проходящей подсветки позволяет просматривать светопроницаемые или прозрачные предметы

• Широкий набор функций включен уже в стандартную комплектацию.

• Модульная конструкция позволяет добавлять разнообразные аксессуары, включая программное обеспечение по захвату и анализу цифрового изображения.

Удобство применения

1	Захват цифрового изображения Адаптер C-крепления с различными функциями захвата и цифрового изображения и опциями обработки отчетов *Дополнительная функция
2	Эргономичное наблюдение Тринокулярная оптическая головка с наклоном30° для обеспечения максимального комфорта
3	Объективы Ахроматический объектив EPI с корректировкой на бесконечность и увеличением до кратности 1000x для наблюдения в светлом и темном поле зрения.
4	Подсветка Опция проходящей подсветки с апертурной диафрагмой и диафрагмой осветителя микроскопа.

Варианты объективов

Оптические характеристики
Объективы с высокой освещенностью (BF)	Рабочее расстояние
Ахроматический объектив EPI с корректировкой на бесконечность 5X/NA 0.12 (BF)	15,5 мм
Ахроматический объектив EPI с корректировкой на бесконечность 10x/NA 0.25 (BF	10,0 мм
Ахроматический объектив EPI с корректировкой на бесконечность 20x/NA 0.40 (BF)	5,8 мм
Ахроматический объектив EPI с корректировкой на бесконечность 50x/NA 0.75 (BF)	0,32 мм
Ахроматический объектив EPI с корректировкой на бесконечность 100x/NA 0.80 (BF)	2,0 мм
Объективы с высокой/низкой освещенностью (BF/DF)	Рабочее расстояние
Ахроматический объектив EPI с корректировкой на бесконечность 5x/NA 0.12 (BF)	12,0 мм
Ахроматический объектив EPI с корректировкой на бесконечность 10x/NA 0.25 (BF/DF)	10,0 мм
Ахроматический объектив EPI с корректировкой на бесконечность 20x/NA 0.40 (BF/DF)	4,3 мм
Ахроматический объектив EPI с корректировкой на бесконечность 40x/NA 0.60 (BF/DF)	2,9 мм
Ахроматический объектив EPI с корректировкой на бесконечность 50x/NA 0.75 (BF/DF)	0,32 мм
Ахроматический объектив EPI с корректировкой на бесконечность 100x/NA 0.80 (BF/DF)	2,0 мм

Оптическая система	Скорректированная на бесконечность
Оптическая головка	Тринокулярная оптическая головка Siedentopf с наклоном 30° , способная вращаться на 360°
Фокусировка	Соосная двухсторонняя грубая и точная настройка с регулируемым ограничителем хода Чувствительность и градуировка тонкой фокусировки: 0,001 мм Настройка крутящего момента для грубой регулировки фокуса Встроенный трансформатор и управление интенсивностью освещения
Механический столик	Двухслойный механический столик 186 x 138 мм с низко расположенными с правой стороны органами управления координатами (X,Y) для обеспечения более комфортных условий работы
Перемещение	75 x 50 мм (X,Y)
Макс. высота образца	50 мм (только с падающей подсветкой); 30 мм (с падающей/проходящей подсветкой)
Турель объективов	Непрерывно вращающая турель на пять объективов
Масса	13 кг
Окуляры	Широкопольные: 10х, 15х, 20х
Окулярные трубки	Регулировка расстояния между зрачками 48 - 75 мм
Подсветка	Koehler с регулируемой апертурной диафрагмой и диафрагмой осветителя микроскопа, светоделитель BF/DF; корпус галогенной лампы 24В/100 Вт; включает поворотно-откидной ахроматический конденсатор N.A. 0.9/0.25

Размеры

Корпусмикроскопа
Оптическая система	Скорректированная на бесконечность оптическая система
Оптическая головка	Тринокулярная оптическая головка Siedentopf с наклоном 30° , способная вращаться на 360°
Фокусировка	Соосная двухсторонняя грубая и точная настройка с регулируемым ограничителем хода
	Чувствительность и градуировка тонкой фокусировки: 0,001 мм
	Настройка крутящего момента для грубой регулировки фокуса
	Встроенный трансформатор и управление интенсивностью освещения
Механический столик	Двухслойный механический столик 186 x 138 мм с низко расположенными с правой стороны органами управления координатами (X,Y) для обеспечения более комфортных условий работы
	Перемещение 75 x 50 мм(X,Y)
Макс. высота образца	50 мм (только с падающей подсветкой) 30 мм (с падающей/проходящей подсветкой)
Револьверная головка	Вращаемая в обе стороны револьверная головка на пять объективов BF/DF (сужающиеся кольца для объективов BF)
Масса	13 кг

Окуляры
Окуляры	Широкое поле 10x/22 мм, возможна вставка шкалы.
Окулярные трубки	Регулировка расстояния между зрачками 48 - 75 мм; Регулировка диоптрий +/-5

Подсветка
Подсветка	Подсветка Koehler с регулируемой апертурной диафрагмой и диафрагмой осветителя микроскопа, светоделитель BF/DF
	Корпус галогенной лампы 24В/100 Вт
Проходящая подсветка	Подсветка Koehler
	Корпус галогенной лампы 24В/100 Вт
	Включает поворотно-откидной ахроматический конденсатор N.A. 0.9/0.25

Стандартные аксессуары


Микроскоп TIM5 в стандартной комплектации поставляется с несколькими аксессуарами, включая:

• Светофильтры (падающий свет): синий; зеленый; желтый
• Светофильтры (проходящий свет): синий
• Нейтральные светофильтры: ND25, ND6 § Набор поляризующих линз: Вращающийся анализатор 360°
• Адаптер C-крепления камеры, 5X
• Стопорное кольцо окулярной шкалы

Дополнительные принадлежности

Адаптер C-крепления камеры, 1.0x Светодиодная флюоресцентная подсветка Подсветка дифференциального интерференционного контраста (DIC) Диапазон цифровых камер (Свяжитесь с нами для получения более подробной информации) Программное обеспечение для наблюдения и анализа (Свяжитесь с нами для получения более подробной информации))
