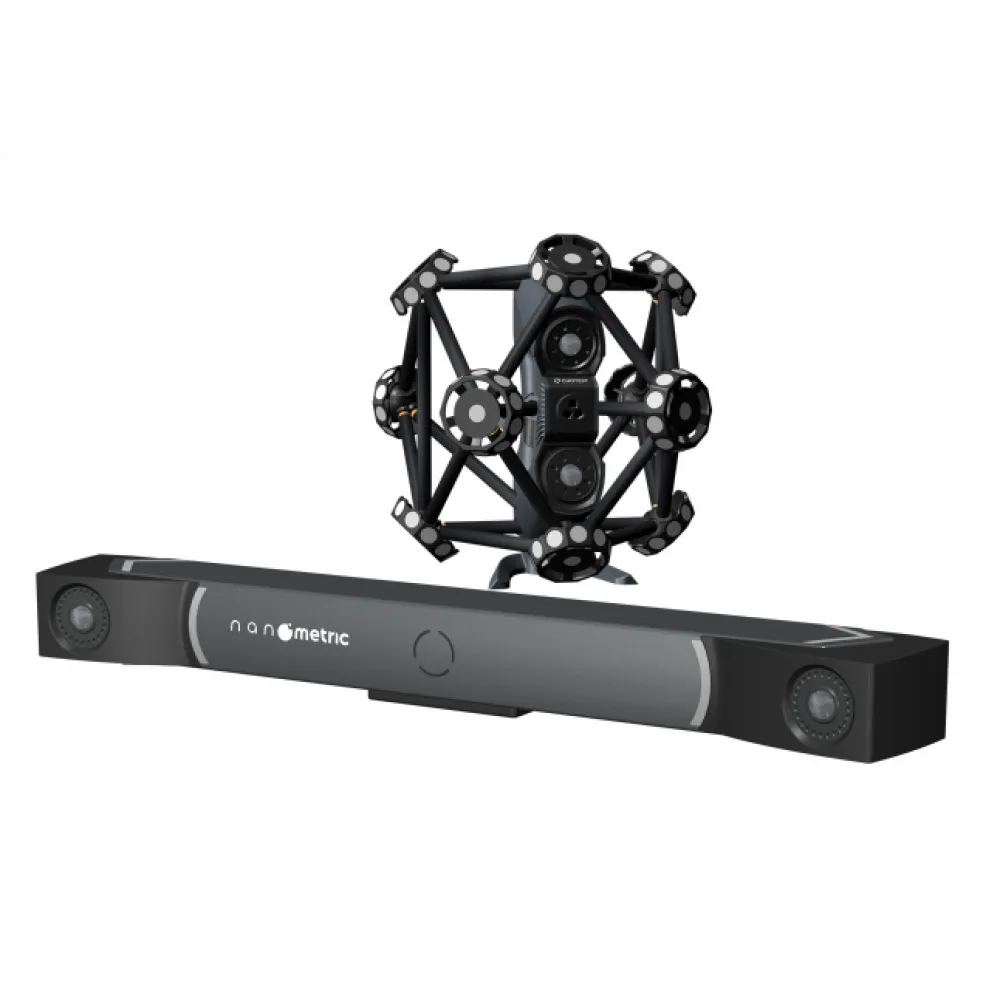

Лазерная сканирующая система ScanOn

Система использует технологию динамического визуального трекинга, позволяющую в реальном времени определять пространственное положение сканирующей головки. Обеспечивает высокоточные динамические 3D-измерения без необходимости использования реперных меток.

Основное описание

Лазерный сканер формирует на поверхности объекта матрицу лазерных линий, которые фиксируются с помощью технологии стереоскопического зрения для генерации трехмерных данных о геометрии поверхности.

Оптический трекер, оснащенный системой видеокамер, осуществляет пространственную привязку сканера путем распознавания 10 высокоточных реперных маркеров, расположенных на корпусе устройства.

На основе полученных координатных привязок производится преобразование локальных 3D-данных лазерного сканирования в единую глобальную систему координат, обеспечивая тем самым целостность и согласованность итоговой трехмерной модели.



Основные возможности:

• Контроль качества продукции
• Разработка новых изделий
• Реверс-инжиниринг
• Автоматизированные измерения

Области применения:

• Авиационная и космическая промышленность
• Автомобилестроение
• Энергетическое и тяжелое машиностроение
• Железнодорожный транспорт и судостроение
• Производство технологической оснастки и пресс-форм

Преимущества системы:

• Метрологическая точность класса 0,02 мм с стабильной повторяемостью измерений
• Динамическое сканирование без маркеров, мгновенный старт - повышает эффективность и снижает затраты
• 34 перекрещивающихся и 7 параллельных голубых лазерных линий для работы с темными и отражающими поверхностями
• Максимальная скорость сканирования - 1 360 000 точек/сек
• Углепластиковый корпус для портативности и устойчивости
• Совместимость с лазерным трекером для сканирования крупногабаритных объектов
• Интуитивный интерфейс ПО с пошаговыми подсказками для быстрого освоения
• Автоматическая обработка данных: заполнение отверстий, оптимизация сетки, сглаживание
• Расширенные функции анализа и сравнения характеристик
• Автоматическое формирование отчетов с данными, визуализацией и результатами

Параметр		ScanOn Tracker	SnanOn Scanner
Точность измерений		до 0.02 мм	до 0.02 мм
Объемная точность (9 м³)		0.06 мм	0.06 мм
Объемная точность (16 м³)		0.07 мм	0.07 мм
Скорость сканирования		1 360 000 точек/с	1 360 000 точек/с
Рабочее расстояние		3000 мм	300 мм
Глубина поля трекинга/сканирования		2000 мм	400 мм
Макс. область трекинга/сканирования		3300×4000 мм	600×500 мм
Тип источника света		Инфракрасные LED	41 голубая лазерная линия (34 перекрестные + 7 параллельных)
Габариты оборудования		1080×240×110 мм	280×285×290 мм
Вес оборудования		7.3 кг	1.5 кг
Класс лазера		II	II
Рабочая температура		-10...40°C	-10...40°C
Рабочая влажность		10...90%	10...90%
Форматы вывода данных		STL, ASC, 3MF	STL, ASC, 3MF
