Высокоточные портальные КИМ серии Spark Plus

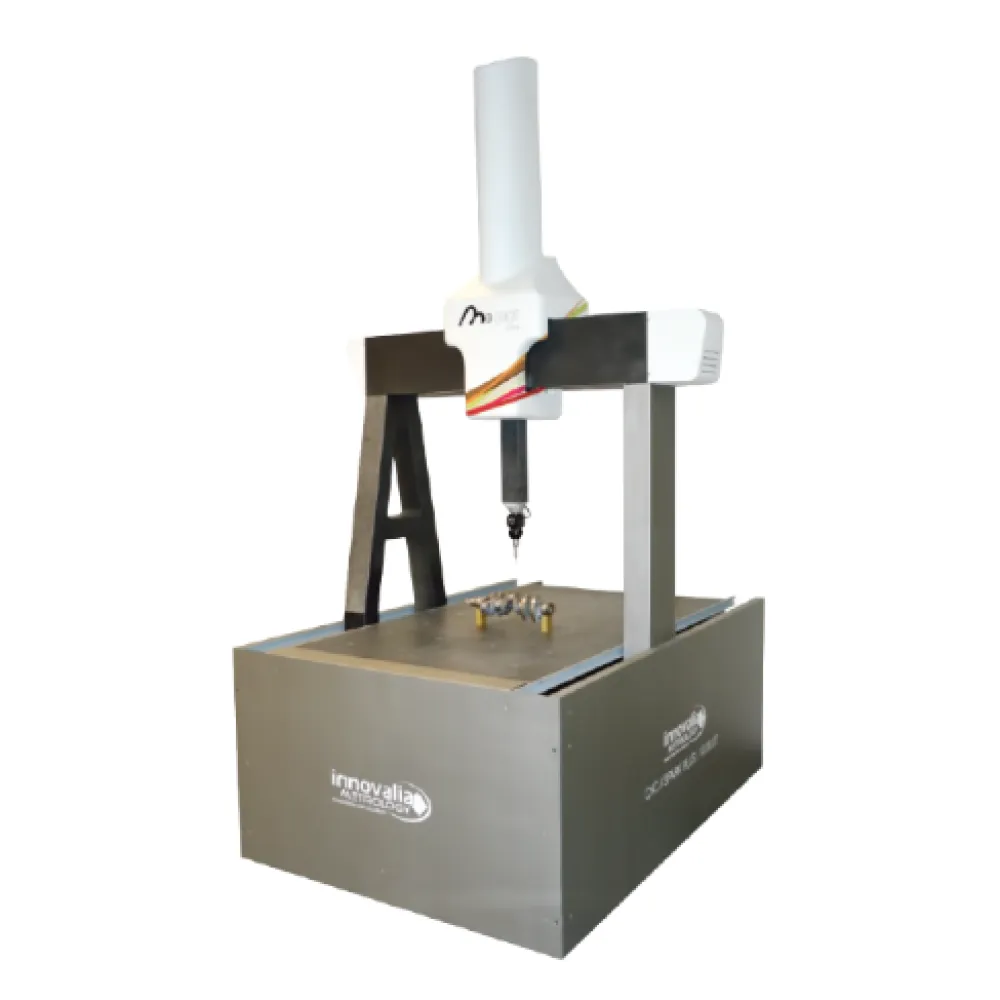

Координатно-измерительные машины серии SPARK Plus — это высокоточные машины портального типа, доступные в различных размерах, в соответствии с потребностями заказчика. Модель SPARK Plus обладает высокими точностями, надежна, выполнена с применением самых современных технологий и материалов.

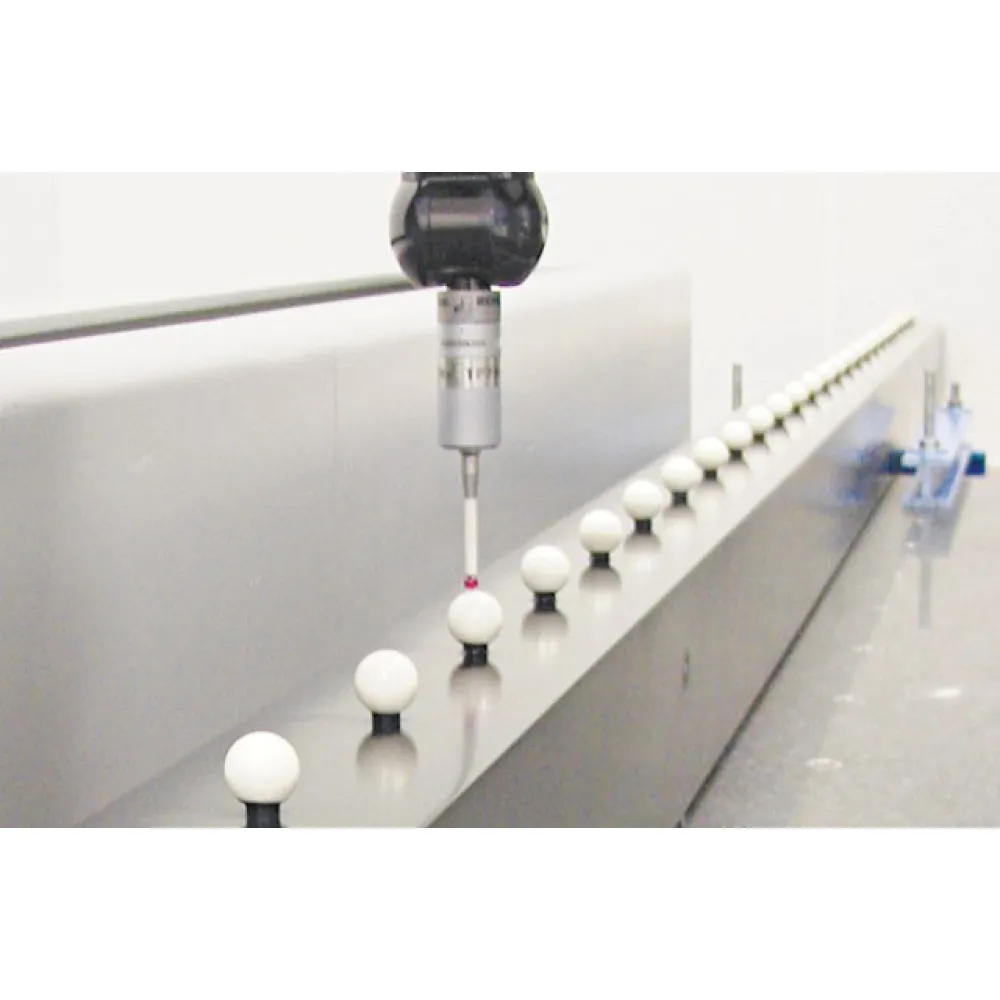

Высокая точность обеспечивается не только за счет применения самых современных материалов, но также и за счет конструкции.

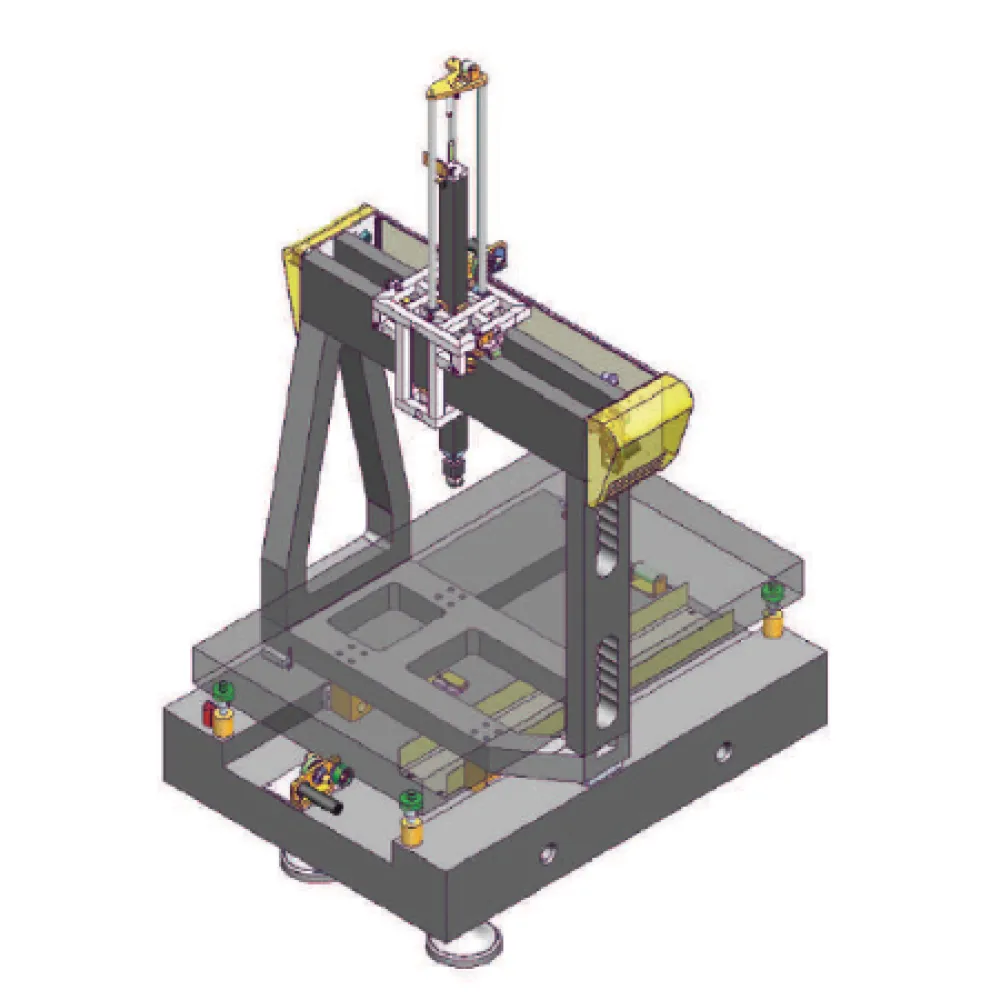

Стол, станина и направляющие выполнены целиком из черного гранита, который позволяет обеспечить высокую точность и стабильность работы КИМ.

В конструкции измерительных систем каждой из осей применяется специальный материал — Robax (материал, обладающий высокой термостабильностью), который, наравне с гранитной конструкцией, обеспечивает высокую точность и производительность КИМ даже под влиянием нестабильных температур.

Машины серии SPARK Plus идеально подходят для высокоточных измерений, сканирования и других задач оцифровки. Поэтому SPARK Plus применяется, как правило, в измерительных лабораториях и участках контроля высокопрецизионных деталей.

Программное обеспечение M3 обеспечит Вас автоматизированными контактными и бесконтактными датчиками в одной измерительной системе и позволит совмещать их использование в процессе измерений. Также данное ПО полностью совместимо с другими продуктами данного производителя.

Особенности:

• Направляющие осей XYZ изготовлены из гранита с высокой точностью
• Высокоточные воздушные подшипники для наивысшей точности перемещений
• Диапазоны измерений: X=500–1600 мм, Y=500–1200 мм, Z=600–1000 мм
• Пространственная погрешность (от): 0,5+L/1000 мкм
• Оптимизация траекторий перемещения измерительных сенсоров
• Настоящая мультисенсорная платформа. Программное обеспечение M3 Hybrid позволяет выбрать наиболее подходящий датчик для каждой задачи. Это позволяет совмещать использование контактных (триггерных и сканирующих) и бесконтактных (лазерных) датчиков в одной измерительной системе.
• Полная совместимость с PH10M, PH10MQ и SP80.
• Сканирование с высокой разрешающей способностью.
• Совместимость контактных (щупы) и бесконтактных (сканер Optiscan) измерений для контроля труднодоступных участков и поверхностей сложной формы.
• Повышение производительности и точности измерений и контроля партий готовой продукции

Метрологические характеристики:

Модификация	Дискретность отсчета измерительных шкал, мкм	Пределы допускаемой абсолютной погрешности, ±, мкм (L – измеряемая длина в мм)
		Контактный датчик TP20		Контактный датчик SP25M		Контактный датчик SP80		Лазерный сканер Optiscan /Optiscan D1100L
		MPEЕ	MPEР	MPEЕ	MPEР	MPEЕ	MPEР	MPEЕ	MPEР
06.05.05	0,05	1,3+L/1000	1,3	0,8+L/1000	0,8	0,5+L/1000	2,0	4,8+L/1000	4,8
10.07.07	0,05	1,7+L/1000	1,7	1,2+L/1000	1,2	0,8+L/1000	2,0	5,2+L/1000	5,2
16.10.10	0,05	1,8+L/1000	1,8	1,3+L/1000	1,3	1,0+L/1000	2,8	5,3+L/1000	5,3
где MPEE – абсолютная погрешность измерений длины (пространственных измерений);MPEP – абсолютная погрешность измерительной головки.

Основные технические характеристики:

Модификация	Диапазон измерений, мм			Габаритные размеры, мм			Масса, кг	Масса измеряемой детали, кг
	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота
06.05.05	600	500	500	1800	1550	2750	1300	800
10.07.07	1000	700	700	2435	1755	3275	2700	900
16.10.10	1600	1000	1000	3035	2055	3850	3815	1050

Основные технические характеристики лазерных сканеров Optiscan и Optiscan D1100L

Наименование характеристики	Значение
Модель сканера	Optiscan	Optiscan D1100L
Минимальная разрешающая способность, мкм	30	40
Ширина области сканирования, мм	42	145
Глубина области сканирования, мм	35	70
Расстояние до объекта сканирования, мм	93	110
Степень опасности генерируемого лазерного излучения по ГОСТ Р МЭК 60825-1-2009	2 класс	2 класс
Скорость сканирования, точек/с	60 000	120 000
Масса сканера, кг	0,45	0,65

Параметры окружающей среды

Наименование характеристики	Значение
Максимальная скорость в пространстве, мм/с	500
Максимальное ускорение в пространстве, мм/с2	1000
Потребление воздуха, л/мин	150
Давление воздуха, бар	от 6,0 до 8,0
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц	220±22/110±11 50±2,5/60±3
Потребляемая мощность, кВт, не более	2,5
Условия эксплуатации: нормальная область значений температур, °С диапазон рабочих температур, °С относительная влажность воздуха, %	от +19 до +21 от +15 до +35 от 25 до 85
Максимальный временной температурный градиент, ºC/ч	0,5
Максимальный пространственный температурный градиент, ºC/м	0,5
