Портальные КИМ серии Spark

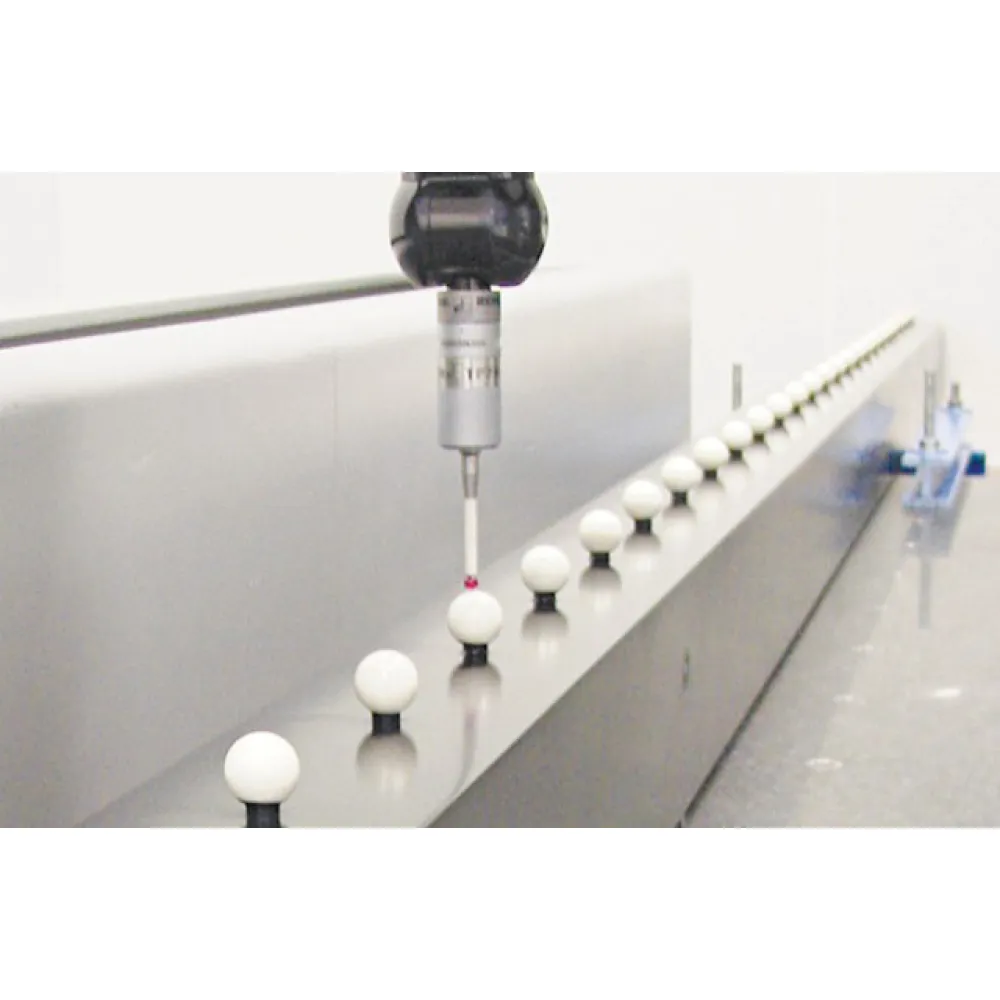

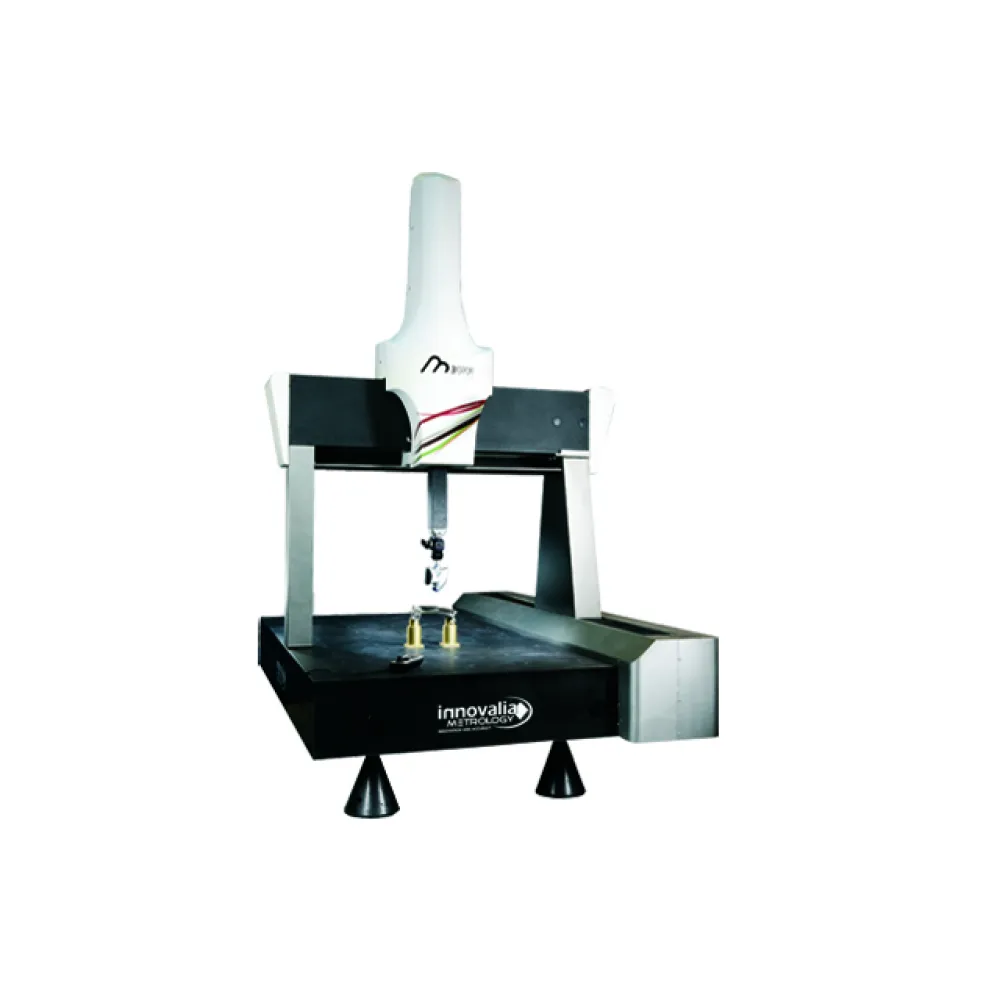

Координатно-измерительные машины серии SPARK — это машины портального типа, доступные в различных размерах, в соответствии с потребностями заказчика. Модель SPARK — проста, но надежна, выполнена с применением самых современных технологий.

Стол и направляющие выполнены целиком из черного гранита, который позволяет обеспечить высокую точность и стабильность работы КИМ.

В конструкции измерительных систем каждой из осей применяется специальный материал — Robax (материал, обладающий высокой термостабильностью), который, наравне с гранитной конструкцией, обеспечивает высокую точность и производительность КИМ даже под влиянием нестабильных температур.

Машины серии SPARK идеально подходит для высокоточных измерений, сканирования и других задач оцифровки. Поэтому SPARK применяется, как правило, в сфере механической обработки, литья и штамповки.

Программное обеспечение M3 обеспечит Вас автоматизированными контактными и бесконтактными датчиками в одной измерительной системе и позволит совмещать их использование в процессе измерений. Также данное ПО полностью совместимо с другими продуктами данного производителя.

Особенности:

• Направляющие осей XYZ изготовлены из гранита с высокой точностью
• Высокоточные воздушные подшипники для наивысшей точности перемещений
• Диапазоны измерений: X=500–3000 мм, Y=500–1600 мм, Z=600–2000 мм
• Пространственная погрешность (от): 2,0+2,2*L/1000 мкм
• Оптимизация траекторий перемещения измерительных сенсоров
• Настоящая мультисенсорная платформа. Программное обеспечение M3 Hybrid позволяет выбрать наиболее подходящий датчик для каждой задачи. Это позволяет совмещать использование контактных (триггерных и сканирующих) и бесконтактных (лазерных) датчиков в одной измерительной системе.
• Полная совместимость с PH10M, PH10MQ.
• Сканирование с высокой разрешающей способностью.
• Совместимость контактных (щупы) и бесконтактных (сканер Optiscan) измерений для контроля труднодоступных участков и поверхностей сложной формы.
• Повышение производительности и точности измерений и контроля партий готовой продукции

Метрологические характеристики:

Модель	Дискретность отсчета измерительных шкал, мкм	Пределы допускаемой абсолютной погрешности, ±, мкм (L – измеряемая длина в мм)
		Контактный датчик TP20		Контактный датчик SP25M		Лазерный сканер Optiscan
		MPEЕ	MPEР	MPEЕ	MPEР	MPEЕ	MPEР
06.05.05	0,05	2,5+2,2·L/1000	2,5	2,0+2,2·L/1000	2,0	6,5+2,2·L/1000	6,5
10.07.05	0,05	2,5+2,2·L/1000	2,5	2,0+2,2·L/1000	2,0	6,5+2,2·L/1000	6,5
10.07.07	0,05	2,5+2,5·L/1000	2,5	2,0+2,5·L/1000	2,0	6,5+2,5·L/1000	6,5
10.07.10	0,05	2,8+2,8·L/1000	2,8	2,3+2,8·L/1000	2,3	6,8+2,8·L/1000	6,8
12.10.05	0,05	2,8+2,8·L/1000	2,8	2,3+2,8·L/1000	2,3	6,8+2,8·L/1000	6,8
12.10.07	0,05	2,9+2,8·L/1000	3,1	2,4+2,8·L/1000	2,6	6,9+2,8·L/1000	7,1
12.10.10	0,05	3,1+3,2·L/1000	3,4	2,6+3,2·L/1000	2,8	7,1+3,2·L/1000	7,4
16.10.05	0,05	2,8+2,8·L/1000	2,8	2,3+2,8·L/1000	2,3	6,8+2,8·L/1000	6,8
16.10.07	0,05	2,9+2,8·L/1000	3,1	2,4+2,8·L/1000	2,6	6,9+2,8·L/1000	7,1
16.10.10	0,05	3,1+3,2·L/1000	3,4	2,6+3,2·L/1000	2,8	7,1+3,2·L/1000	7,4
20.10.07	0,05	2,9+2,8·L/1000	3,1	2,4+2,8·L/1000	2,6	6,9+2,8·L/1000	7,1
20.10.10	0,05	3,1+3,2·L/1000	3,4	2,6+3,2·L/1000	2,8	7,1+3,2·L/1000	7,4
20.12.10	0,05	3,4+3,5·L/1000	3,5	2,9+3,5·L/1000	2,9	7,4+3,5·L/1000	7,5
30.10.10	0,05	3,1+3,2·L/1000	3,4	2,6+3,2·L/1000	2,8	7,1+3,2·L/1000	7,4
30.12.10	0,05	3,4+3,5·L/1000	3,5	2,9+3,5·L/1000	2,9	7,4+3,5·L/1000	7,5
30.15.10	0,05	3,6+4,0·L/1000	3,6	3,1+4,0·L/1000	3,1	7,6+4,0·L/1000	7,6
30.15.13	0,05	3,7+5,0·L/1000	3,7	3,2+5,0·L/1000	3,2	7,7+5,0·L/1000	7,7
40.20.15	0,05	3,7+5,0·L/1000	3,7	3,2+5,0·L/1000	3,2	7,7+5,0·L/1000	7,7

где MPEE – абсолютная погрешность измерений длины (пространственных измерений);
MPEP – абсолютная погрешность измерительной головки.

Модель	Диапазон измерений, мм			Габаритные размеры, мм			Масса, кг	Масса измеряемой детали, кг
	Ось X	Ось Y	Ось Z	Длина	Ширина	Высота
06.05.05	600	500	500	1455	1252	2575	1040	800
10.07.05	1000	700	500	2035	1555	2575	2060	1900
10.07.07	1000	700	700	2035	1555	2975	2075	1900
10.07.10	1000	700	1000	2035	1555	3575	2100	1900
12.10.05	1200	1000	500	2235	1855	2575	2760	3400
12.10.07	1200	1000	700	2235	1855	2975	2775	3400
12.10.10	1200	1000	1000	2235	1855	3575	2800	3400
16.10.05	1600	1000	500	2635	1855	2650	3775	3400
16.10.07	1600	1000	700	2635	1855	3050	3790	3400
16.10.10	1600	1000	1000	2635	1855	3650	3815	3400
20.10.07	2000	1000	700	3035	1855	3650	4360	4200
20.10.10	2000	1000	1000	3035	1855	3650	4390	4200
20.12.10	2000	1200	1000	3035	2055	3650	5215	4400
30.10.10	3000	1000	1000	4035	1855	3700	7190	6100
30.12.10	3000	1200	1000	4035	2055	3700	8450	6100
30.15.10	3000	1500	1000	4490	2445	3700	10565	6100
30.15.13	3000	1500	1350	4490	2445	4100	10720	6100
40.20.15	4000	2000	1500	5775	2945	4750	16500	6100

Параметры окружающей среды

Наименование характеристики	Значение
Максимальная скорость в пространстве, мм/с	500
Максимальное ускорение в пространстве, мм/с2	1000
Потребление воздуха, л/мин	150
Давление воздуха, бар	от 6,0 до 8,0
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц	220±22/110±11 50±2,5/60±3
Потребляемая мощность, кВт, не более	2,5
Условия эксплуатации: нормальная область значений температур, °С диапазон рабочих температур, °С относительная влажность воздуха, %	от +19 до +21 от +15 до +35 от 25 до 85
Максимальный временной температурный градиент, ºC/ч	0,5
Максимальный пространственный температурный градиент, ºC/м	0,5
