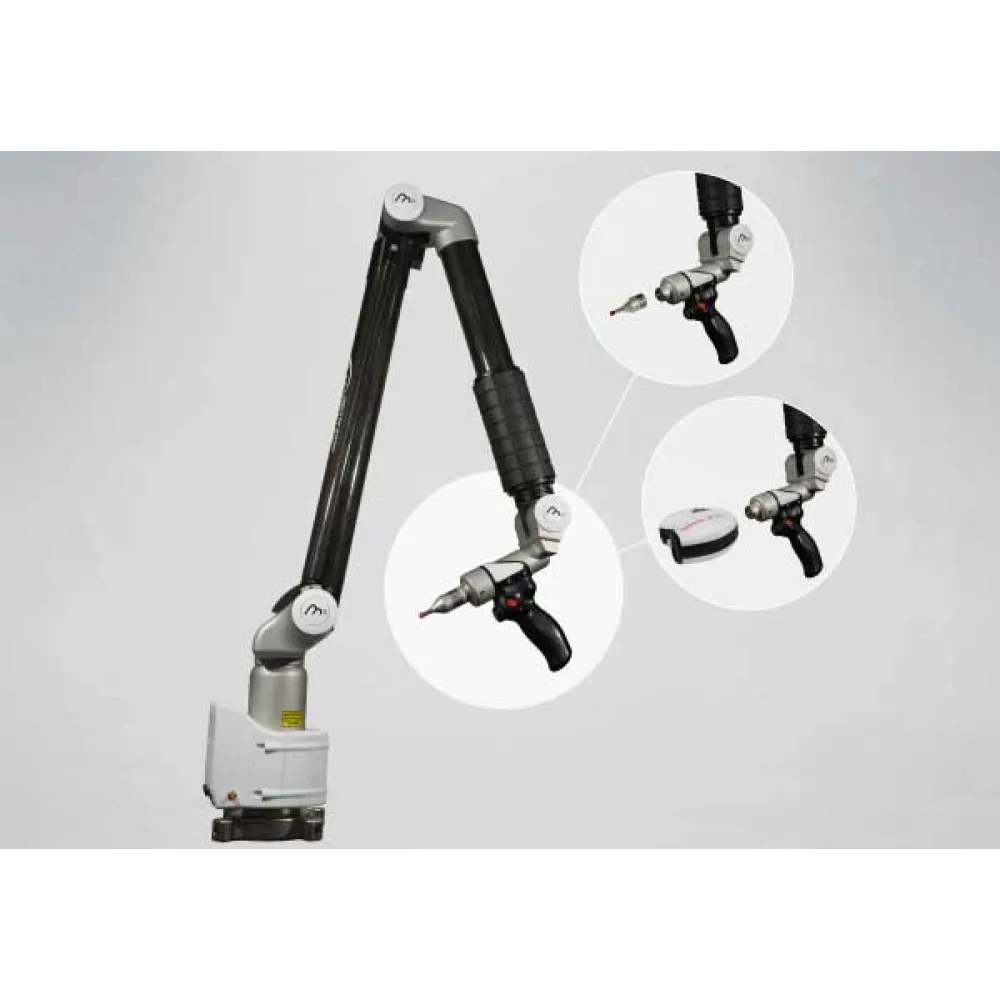

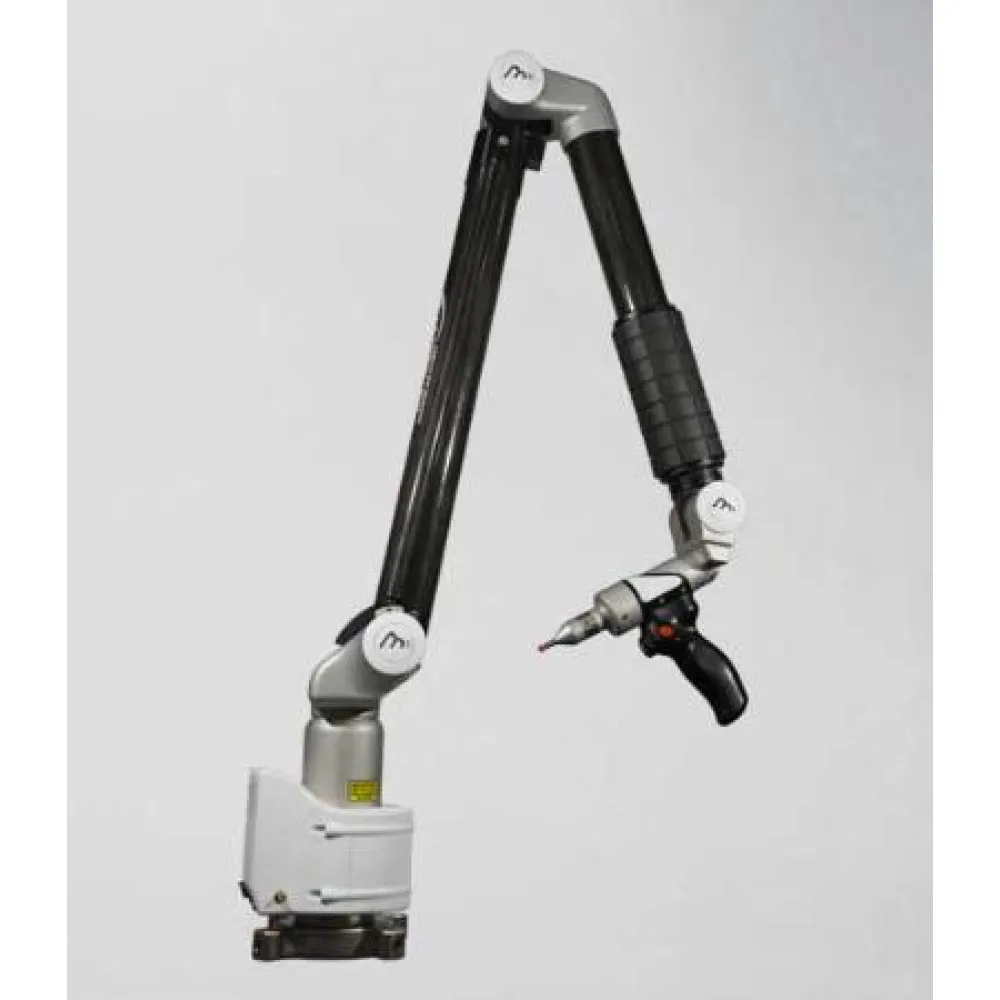

Мобильные КИМ типа Рука Innovalia M3 Arm 6 осей

Портативные координатно-измерительные машины выпускаются в двух модификациях: 6-осевая и 7-осевая, и могут работать как в лабораторных, так и в цеховых условиях.

При разработке данного вида компанией innovalia Metrology учтен собственный опыт в разработке высокоточных измерительных систем, опыт эксплуатации изделий заказчиками и их пожелания, а также требования самых современных стандартов в области измерений и метрологического обеспечения.

Программное обеспечение М3, которое используется при эксплуатации данной измерительной системы, полностью совместимо с другими продуктами данного производителя.

6-осевая модификация обладает следующими особенностями:

• Легкая и прочная конструкция за счет применения титана, алюминия и
• композитных материалов;
• Датчики температуры для автоматической компенсации;
• Трубки из углеволокна;
• Противовес для удобства использования во всех положениях КИМ-руки;
• Литий-ионный аккумулятор обеспечивает до 22 ч работы;
• Беспроводное соединение (Wi-Fi) между рукой и компьютером;
• Быстросъемное стандартное установочное кольцо-основание;
• Высокоточное крепление датчика с его автоматическим распознаванием.

Метрологические характеристики мобильных координатно-измерительных машин серии Innovalia M3 Arm

Модель	IMMA 6 1500	IMMA 6 2000	IMMA 6 2500	IMMA 6 3000	IMMA 6 4000	IMMA 6 5000	IMMA 6 6000	IMMA 6 7000
Диапазон измерений линейных размеров (диаметр), м	1,5	2,0	2,5	3,0	4,0	5,0	6,0	7,0
Повторяемость результата измерений координат точки контактным датчиком, мм	0,014	0,019	0,022	0,032	0,055	0,078	0,105	0,115
Пределы допускаемой абсолютной объемной погрешности измерений контактным датчиком, мм	0,018	0,026	0,036	0,048	0,069	0,092	0,125	0,159
Масса, не более, кг	7,0	7,2	7,5	7,9	8,3	9,7	12,0	13,2

Основные технические характеристики КИМ:

Наименование характеристики:	Значение
Параметры электрического питания при работе от электрической сети: напряжение переменного тока, В частота переменного тока, Гц	220±22 50±2,5 Или от встроенного Li-Ion аккумулятора
Условия эксплуатации: нормальная область значений температур, °С диапазон рабочих температур, °С	от 15 до 35 от 19 до 21
Относительная влажность воздуха, %	95, без конденсации
