Функции
| Классификация | Функциональная классификация | Детальная информация |
| Измерение шерохо-ватости | Оценка контура | P (оригинальный контур), R (контур и шероховатость поверхности), W (волнистость) |
| Оценка параметра | Ra, Rp, Rvx Rz, Rt, Rmax, Rq, Rsk, Rku, RSm, RPc, Rdq, Rdc, Rmr, параметры Motif, параметры Rcore, параметры P, параметры W | |
| Тип фильтра | Волновой фильтр 2RC, волновой фильтр Гаусса, волновой фильтр нулевой фазы | |
| Предельная длина волныλC | 0.008, 0.025, 0.08, 0.25, 0.8, 2.5, 8мм (опционально) | |
| λS | 0.25, 0.8, 2.5, 8, 25мкм возможность автоматического переключения, соответствует нормам JJF 1099-2018, ISO 4288-1996, GBT 1031-2009. | |
| Погрешность формы | Погрешность измерения формы асферической поверхности, погрешность измерения прямолинейной формы, погрешность измерения дугообразной формы. | |
| Стандарт | DIN EN ISO 4287:2010x ASME B46.1-2002, JIS B 0601:2013s GB/T 3505-2009, ISO 4287:1997, ISO 13565-2:1996, ISO 1302:2002 | |
| Измерение контура | Подручные инструменты | Предоставляет 76 инструментов, включая систему создания координат, строительные инструменты, вспомогательные инструменты, маркировку, допуск на форму и расположение. |
| Функция ЧПУ | Предоставляет режим измерения ЧПУ для всей партии измеряемых деталей. | |
| Пользовательские функции | Автоматическая настройка процесса измерения в соответствии с характеристиками детали (например, поверхность с отверстием в центре), которая помогает избежать не требующих измерения частей детали, выполнить измерение периодичности. | |
| Специальные инструменты | Измерение шарико-винтовой пары (скорректированный угол наклона винтовой линии), измерение резьбы, высоты шага, глубины канавки, ширины канавки, площади, выпуклости и т.д. |
Типичное применение
Функциональные характеристики
- Синхронная оценка параметров контура и шероховатости в одном измерении.
- Высокая точность, высокая стабильность и высокая повторяемость: полностью соответствуют требованиям точности измерений испытуемой детали.
- Интеллектуальное управление и передовая система анализа программного обеспечения.
- Интеллектуальная система защиты.
- Оперативное ручное управление.
- Развитая и стабильная технология калибровки.
- Измерение шероховатости крупных габаритов на наноуровне.
- Автоматическая защита игольчатого щупа, интеллектуальное переподключение, простая эксплуатация.
- Минимальный контроль усилия, чтобы избежать царапин на поверхности детали.

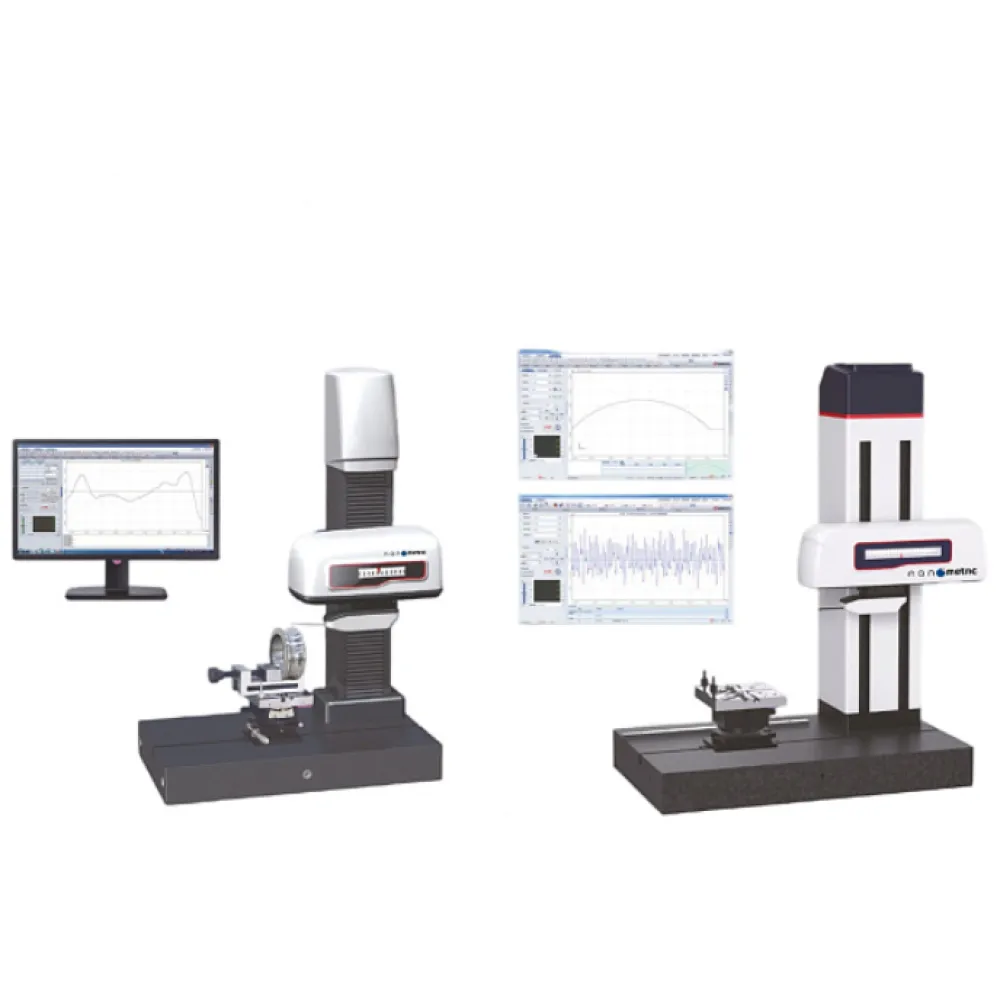

| Модель продукции | PS531 | ||
| Параметры контура | Диапазон измерения | Ось X | 0~100 мм |
| Стойка | 0~300 мм | ||
| Ось Z | ±6 мм (стандартная рейка) (±12 мм: двойная стандартная рейка) | ||
| Разрешение | Минимальное разрешение 0.001 мкм | ||
| Точность измерения | Точность контура оси Z1*1 | ≤± (0.5+0.03 H) мкм (H, мм) | |
| Стандартная точность дуги Pt*2 | Pt≤0.4 мкм | ||
| Стандартная погрешность измерения сферы*3 | ≤±1 мкм (R≤10 мм); ≤± (0.17+R/12) мкм (10 Большой выбор оборудования
