Приборы для измерения геометрии крупногабаритных деталей с большими весом.

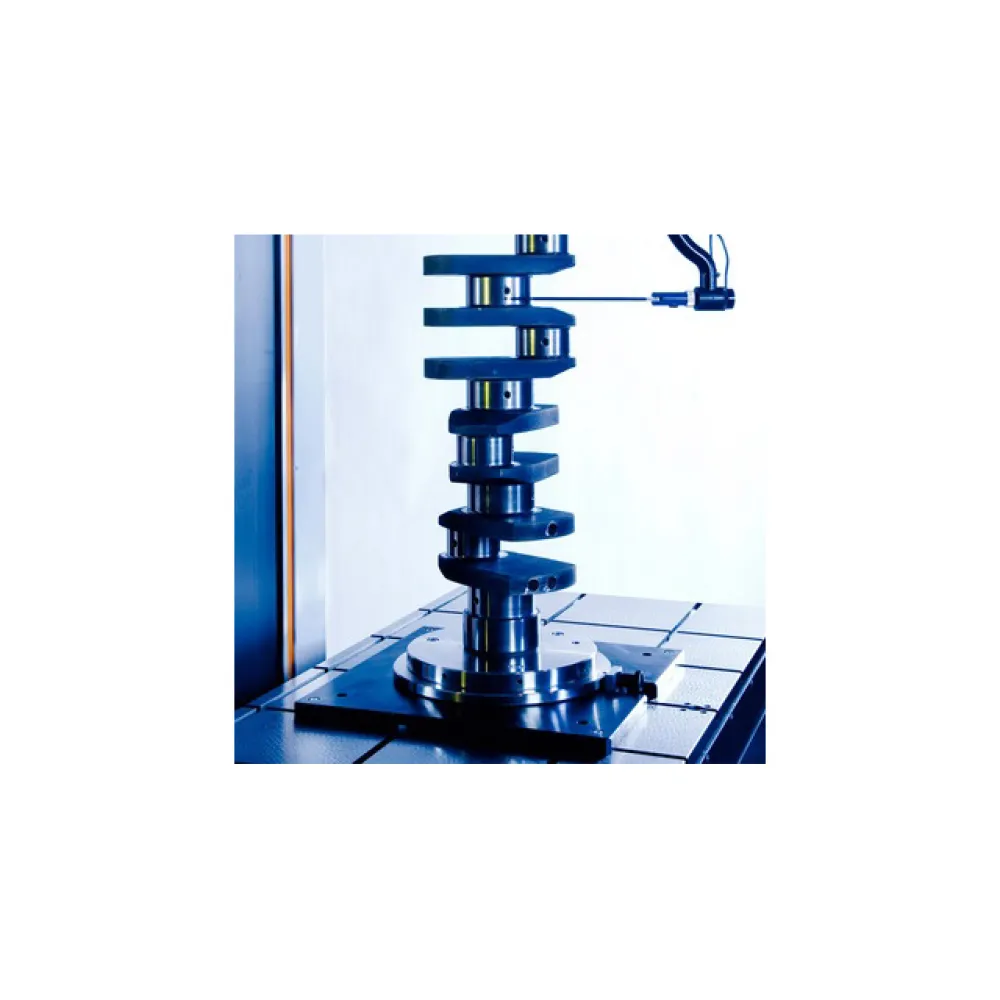

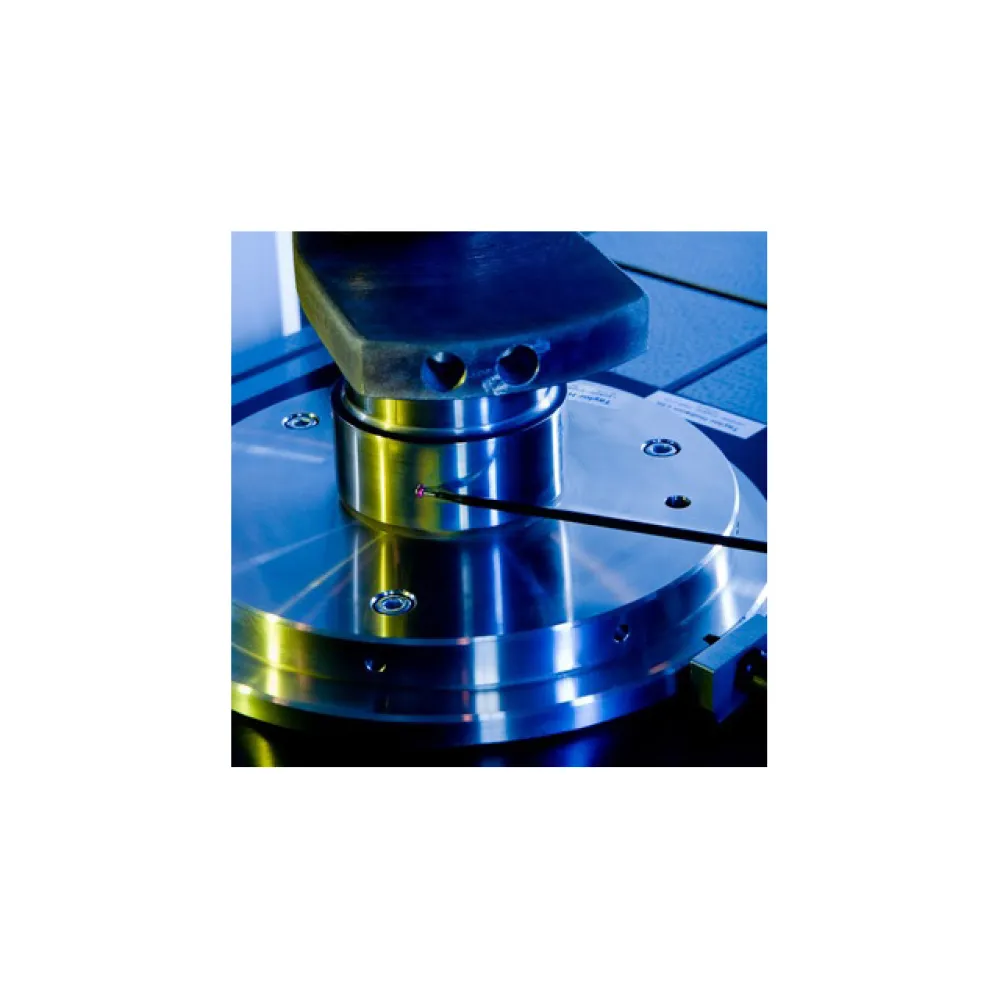

Приборы применяется в различных отраслях промышленности (автомобильной, подшипниковой, авиастроении и тд.). В зависимости от особенности конструкции детали, применима модель 440 (с вращающимся столом), либо модель 450 – с вращающимся датчиком.
Особенности систем:
- Большой измерительный объем (диаметры до 450 мм, высота до 1,5 м).
- Высокая нагрузочная способность (до 1000 кг).
- Высокая точность шпинделя (0.1 мкм).
- Управление при помощи компьютера (автоматический или полуавтоматический режим).
- Измерения по трем осям (вращение, по вертикали и горизонтали).
- Цветной графический формат результатов с высокой степенью разрешения.
- Векторное перемещение измерительного рычага.
- Возможность программирования последовательности измерений.
- Возможность сохранения результатов в памяти компьютера.
- Упрощенная связь оператор/прибор.
Возможности измерения
| Тр 440 | Tр 450 | |
| Максимальный вес детали: | 225 кг | 1000 кг |
| Макс.диаметр измер. детали | 450 мм | нет |
| Макс. высота измер. детали | 1500 мм | 1500 мм |
Колона
| Тр 440 | Tр 450 | |
| Конструкция | Гидростатический подшипник | Гидростатический подшипник |
| Высота | 1000/1500 мм | 1000/1500 мм |
| Прямолинейность на всей длине | 1мкм/1000 мм | 3мкм/1000 мм |
| Прямолинейность на длине 100мм | 0.25 мкм | 0.5 мкм |
| Скорость перемещения датчика | 0.5-20 мм/с | 0.5–15 мм/с |
Шпиндель
| Тр 440 | Tр 450 | |
| Конструкция | Гидростатический подшипник | Гидродинамический подшипник |
| Скорость вращения | 0.6, 1, 2, 6 об/мин | 1, 2, 6 об/мин |
| Предел радиальной погрешности | ± 0,05мкм +0,0003мкм/мм над поверхностью рабочего стола | ± 0,1мкм |
| Диапазон центрирования | ± 5 мм | См. характеристики стола Тр 450* |
| Диапазон выравнивания | ± 0.5 град. |

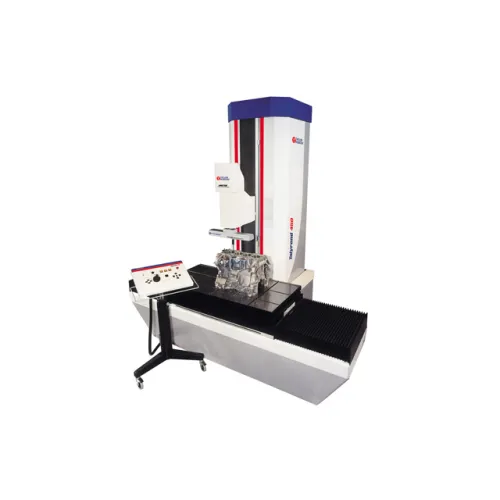

Рабочий стол Талиронда 450
| Размер | 1200 × 630 мм |
| Перемещение по Х | ± 500 мм |
| Перемещение по Y | ± 50 мм |
| Скорость перемещения | 1мм/с и 10мм/с (по Х) 1мм/с (по Y) |
Измерительный датчик
| Длина стандартного щупа | 100 мм |
| Диапазон измерения 100мм щупом | 2.0 мм |
| Диапазон нормального режима разрешения | ± 1,0 мм |
| Разрешение | 0.060 мкм |
| Диапазон высокоразрешающего режима | ± 0.2 мм |
| Разрешение | 0.012 мкм |
Электропитание
| Напряжение | 90–260В |
| Частота | 47–63 Гц |
| Мощность | 2500 В/А максимум |
