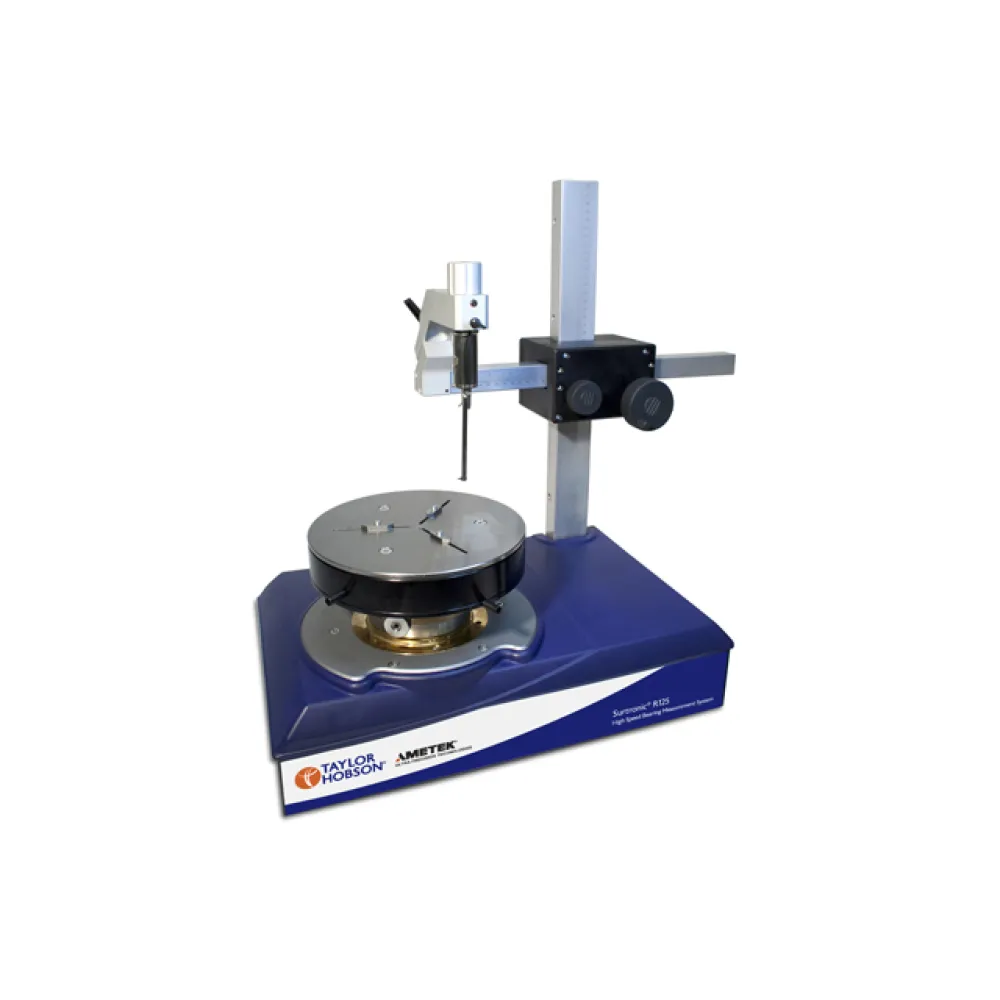

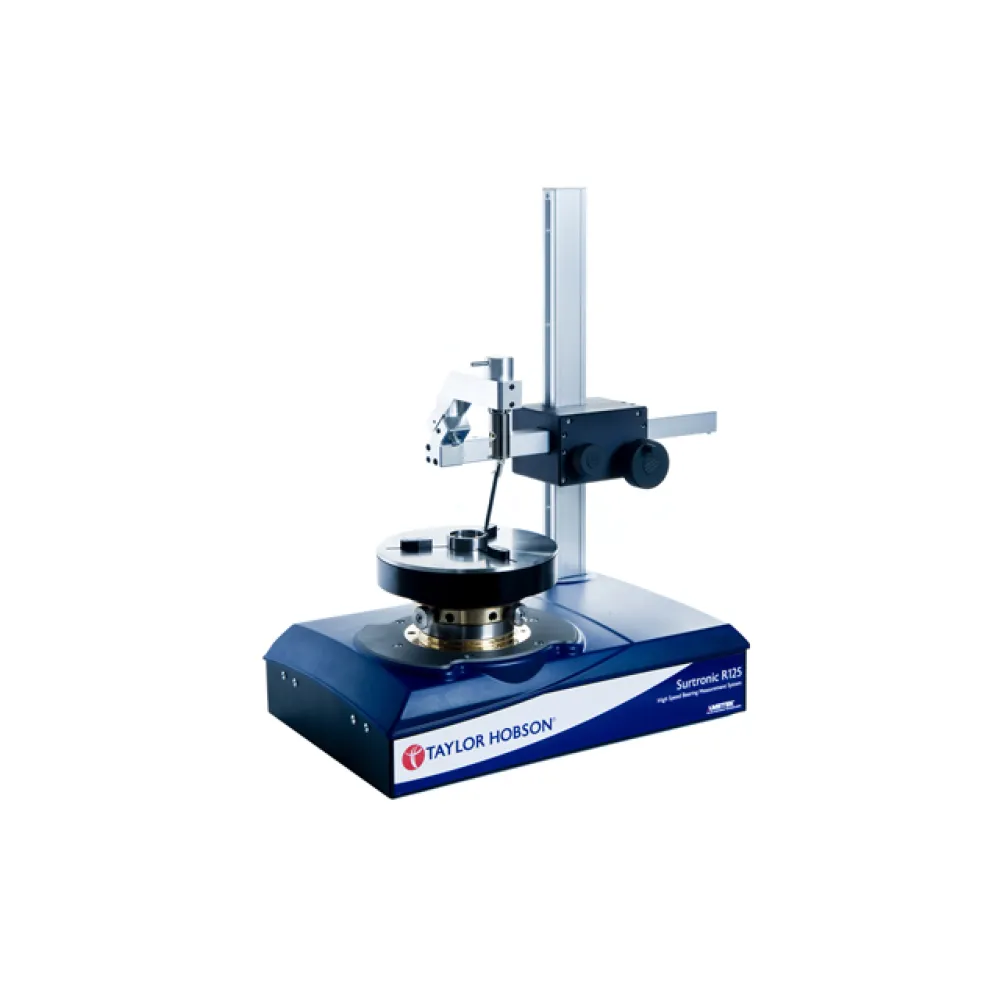

Talyrond R125

Высокоскоростная система измерения круглости для деталей подшипников качения, автомобильной промышленности и точного машиностроения. Данная линейка измерительных приборов для измерения круглости имеет высокую надежность для работы в заводских условиях и точность для любого участка контроля. Новый прибор Talyrond R125 представляет собой гибкое решение, соответствующее требованиям к измерениям круглости и отклонений формы, с разнообразными системами и применением специализированного вспомогательного оборудования наряду с измерительными приспособлениями, которые можно настроить под конкретные требования заказчика.

Скорость измерения (3 детали в минуту, включая время подготовки к работе)

Наиболее существенным преимуществом данных приборов является скорость. В точном машиностроении при увеличении объема производства чаще всего камнем преткновения становится метрология. Приборы с высокой пропускной способностью измерений обеспечивают более высокую долю контролируемой выборки наряду с увеличением объемов производства.

Точное измерение

Модель R125 предусматривает технологию использования надежного высокоточного датчика, имеющего диапазон 2 мм с разрешением 6 нм.

Точность

Несмотря на то, что скорость измерений, обеспечиваемая системой, в несколько раз превышает скорость, гарантируемую традиционными настольными системами, потери точности не происходит. Измерения выполняются в полном соответствии с требованиями ISO, с разрешением измерительного прибора 6 нм.

Надежность (пригодны для эксплуатации 24/7)

Все системы рассчитаны на непрерывное использование в течение 24 часов, 7 дней в неделю в тяжелых заводских условиях; приборы изготовлены с применением только самых долговечных и износостойких материалов.

Вспомогательное оборудование и меры

Предлагается полный ассортимент вспомогательного оборудования и мер для прибора. К ним относятся магнитный патрон для быстрого центрирования, стеклянная полусфера, набор для калибровки, мера с лыской, мера для установки датчика, комплект щупов.

Сфера для калибровки	Программное обеспечение для сенсорного экрана X-sight	Стол для быстрой центровки

Запатентованное приспособление быстрого центрирования детали

Приспособление быстрого центрирования детали значительно сокращает время на ручную центровку. Высокое качество и точные результаты достигаются при выполнении простой процедуры установки.

Простота использования (программное обеспечение для сенсорного экрана)

Благодаря программной платформе для сенсорного экрана X-sight с интуитивной навигацией прибор для измерения круглости Talyrond прост в использовании и легко управляется касанием экрана кончиками пальцев.

Система измерения круглости с самой высокой пропускной способностью измерений

• Увеличивает объем производства

• Улучшает «показатель уровня брака»


Приборы Talyrond серии R идеально приспособлены для измерения деталей массового производства в различных отраслях промышленности. Запатентованный метод крепления датчика прибора от компании Taylor Hobson позволяет легко переходить от измерений круглости на внутренней к наружной поверхности.

Простое в использовании программное обеспечение

• Разработано в сотрудничестве с ключевыми компаниями-разработчиками подшипников, автомобильными и машиностроительными компаниями

• Большой цветной дисплей, понятное отображение результатов

• Использование сенсорного экрана обеспечивает легкое управление всеми возможностями касанием кончиками пальцев

• Быстрая подготовка анализа результатов нажатием единственной кнопки

• Современные пакеты программ расчетов результатов для подшипников и автомобильной промышленности


Пределы измерения	Макс. диаметр	300 мм
	Макс. высота	300 мм
	Макс. вес	20 кг
Рабочая поверхность	Диаметр, стандарт	125 мм
	Диаметр, дополнительно	300 мм
	Центрирование	± 1,25 мм
	Выравнивание	30 угловых минут
Шпиндель	Скорость вращения	20 об./мин. макс.
Датчик	Диапазон	2 мм
	Разрешение	6 нм
Фильтр	Типы	Нет, Гауссовый,Робаст
	Стандартные фильтры	1-15 upr, 1-50 upr, 1-150 upr, 1-500 upr
	Специальные фильтры	По выбору пользователя + полоса пропускания
Особенности системы	Круглость/плоскостность	•
	Соосность, эксцентриситет	•
	Концентричность, радиальное биение	•
	Перпендикулярность	•
	Параллельность	•
	Измерение прерывистых поверхностей	•
	Гармонический анализ	•

Точности и погрешности указаны для температуры 20 °C ± 1 °C (68 °F ± 1,8 °F для фильтра 1-50 при 6 об./мин.

Вследствие постоянно внедряемых технических усовершенствований компания Taylor Hobson оставляет за собой право на изменение указанных технических данных.
