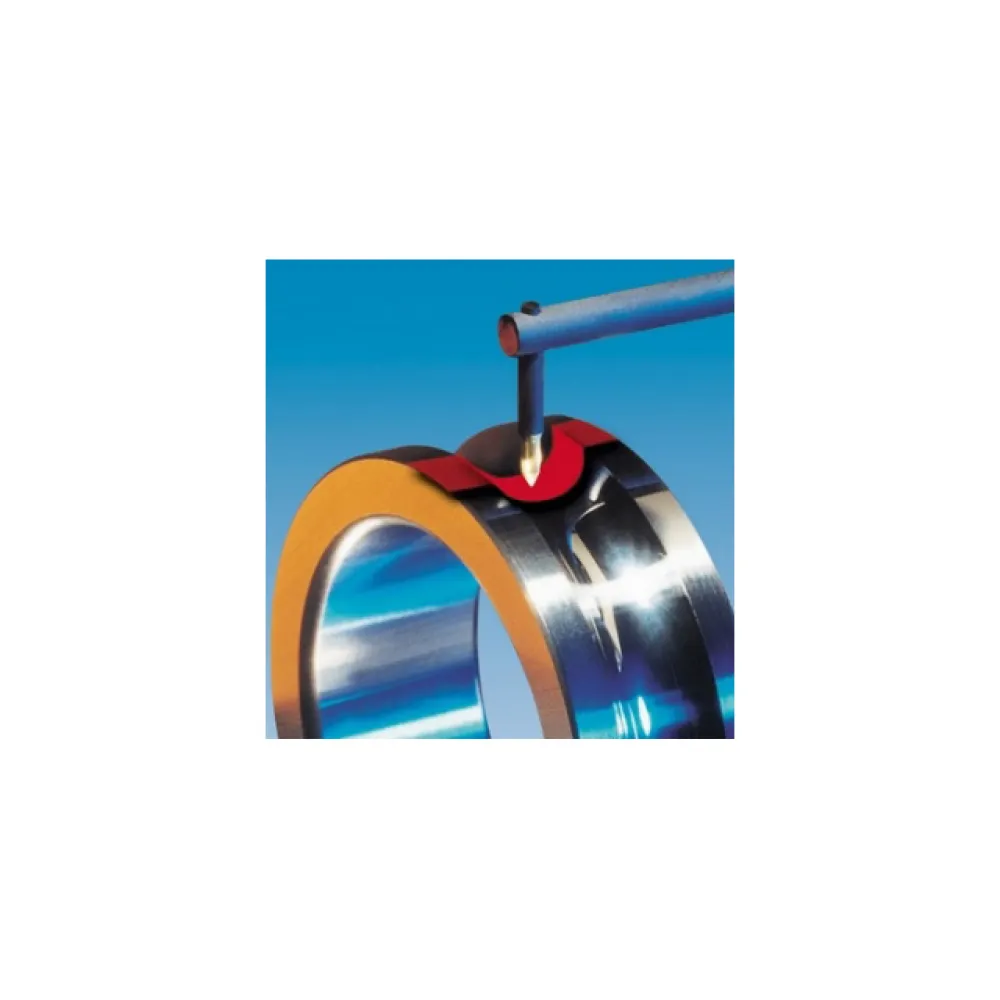

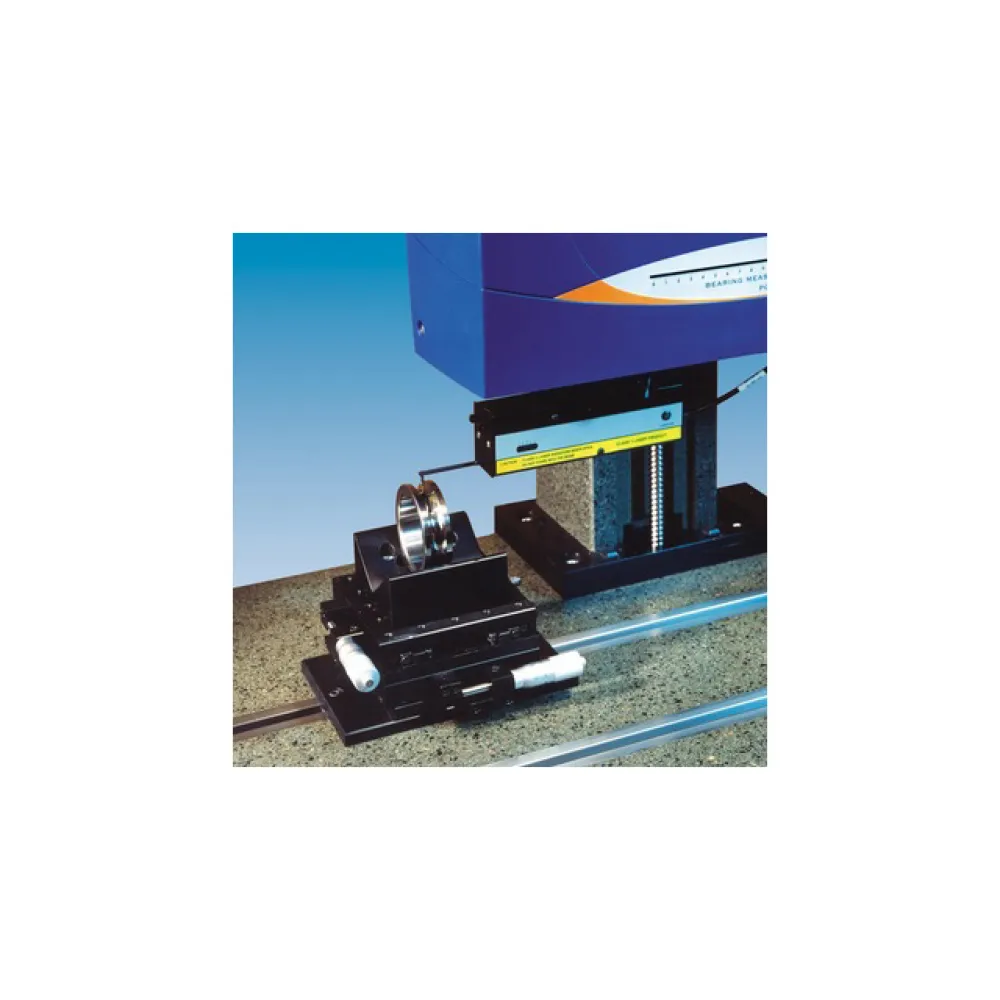

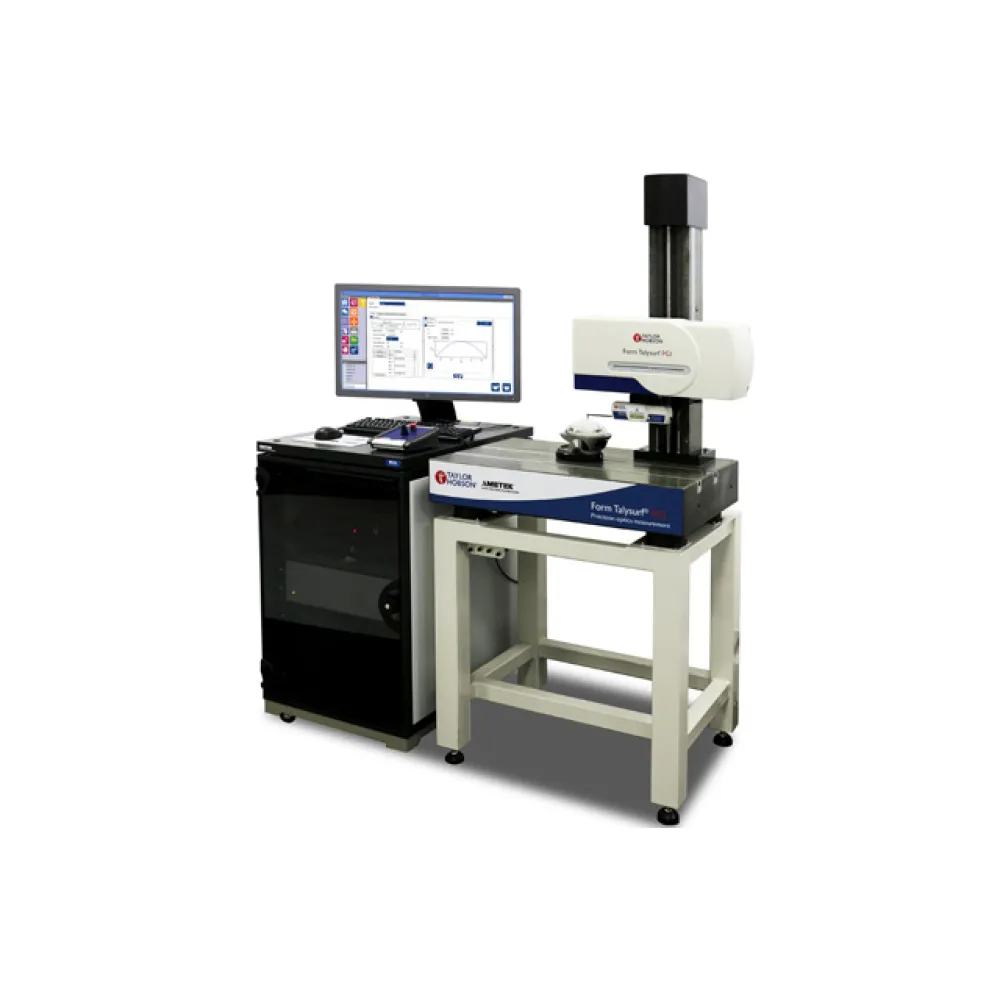

Система для контроля подшипников и деталей сложной формы, требующих высокого разрешения при контроле чистоты поверхности и отклонения от заданной формы.
Form Talysurf PGI 420 идеально подходит для компонентов подшипников миниатюрного и среднего размера.
Данная система имеет:
- датчик номинального диапазона измерений по оси Z - 4 мм.
- блок горизонтального перемещения по оси X длиной 120 мм.
Form Talysurf PGI 820 и 830 идеально подходит для деталей подшипников как среднего, так и большого размера.
Данная система имеет:
- датчик номинального диапазоном измерений по оси Z - 8 мм.
- стойку вертикального позиционирования 450 мм.
- блок горизонтального перемещения по оси X - 200 мм.
Form Talysurf PGI 1220 идеально подходит для работы с деталями больших и очень больших подшипников.
Данная система имеет:
- датчик с измерительным диапазоном 12,5 мм.
- стойку вертикального позиционирования - 700 мм.
Form Talysurf PGI 1230 идеально подходит для высокоточных подшипников всех размеров.
Данная система имеет:
- блок горизонтального перемещения 200 мм с неопределенностью прямолинейности 0,125 мкм.
- вертикальную стойку позиционирования 450 мм.
- датчик с диапазоном измерений по оси Z -12,5 мм с разрешением 0,8нм.
- камеру искусственного климата для минимизации воздействий температуры, движения воздуха и загрязнений
| ОСЬ Х | Мотопривод 120 мм | Мотопривод 200 мм |
| Длина трассы max/min | 120 мм/0.1 мм | 200 мм/0.1 мм |
| Скорость транспортная/ измерения | 10 мм/с – 0.1 мм/с | |
| Шаг дискретизации | 0.125 мкм | |
| Непрямолинейность направляющей(Pt)мкм | 0.35 мкм | 0.75 мкм |
| ОСЬ Z | Мотопривод 120мм | Мотопривод 200 мм |
| Номинальный диапазон | 4, 8,12 мм (со щупом 60 мм) | |
| Разрешающая способность | 0,2; 0,8; 3,2; 12,5 нм | |
| Длина щупа, радиус, измерительное усилие | 60мм, 2мкм радиус, 1 мН 120мм, 0.5мм радиус, 20 мН | |
| Общие характеристики | Мотопривод 120 мм | Мотопривод 200 мм |
| Сфера для калибровки(неопределенность радиуса) | 22 мм (номинал), сфера (0.4 мкм) 80 мм (номинал), сфера (0.8 мкм) | |
| Неопределенность калибровки -Pt | 0.15мкм (со щупом 60 мм) 0.3 мкм (со щупом 120 мм) | |
| Собственный шум Rq | 2;3;5 нм | |
| Неопределенность измерения параметров шероховатости | 2% + 4 нм (только для высотных) | |
| Неопределенность измерения радиусов % (стандартный датчик) | для радиусов 0,1 – 12 мм 0,02+(12-R)x1,65x10-1 для радиусов 12 – 22 мм 0,02 для радиусов 22 – 10000 мм 0,02+(R-22)x9,25x10-5 | |
| Неопределенность измерения углов | 0.5 мин. (диапазон ±35 град) | |
