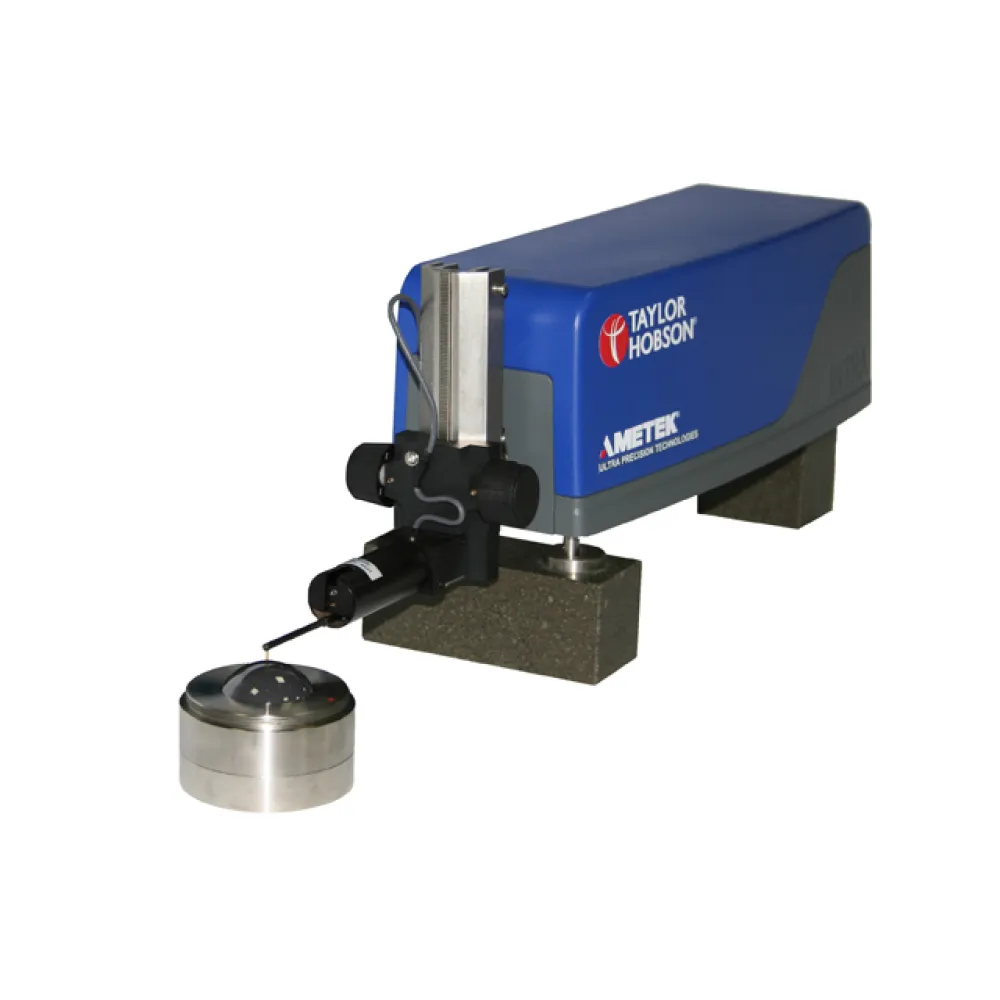

Цеховой лабораторный прибор для контроля геометрии поверхности
Form TalySurf Intra с индуктивным датчиком позволяет проводить измерения шероховатости, волнистости и формы, обеспечивая оптимальное сочетание возможностей измерения и стоимости.
Диапазон 1 мм и разрешающая способность 16 нм позволяют проводить быструю установку образца и проведение измерений. Стандартное программное обеспечение позволяет проводить анализ как шероховатости, так и формы (радиуса), прямолинейности поверхности.

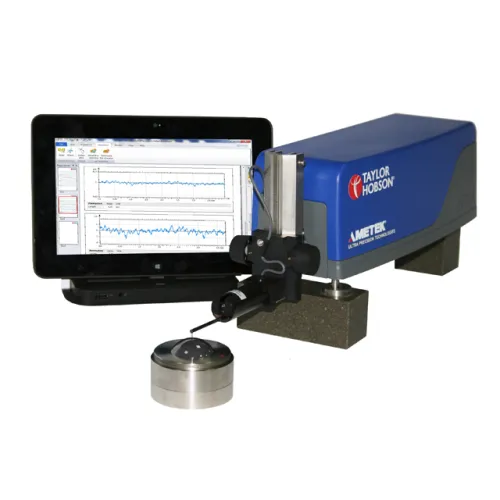

Прибор состоит из отдельного мотопривода и компьютера со специальным программным обеспечением. Результаты измерений и результаты анализа сохраняются и в любой момент могут быть заново загружены, просмотрены и распечатаны. Возможно провести перерасчет измеренного профиля с другими параметрами и режимами фильтрации. Как результаты измерений, так и результаты анализа могут быть экспортированы и использованы для дальнейшей обработки другими программами (дополнительный анализ контура, программа расчета статистики). Для расширения возможностей возможна поставка дополнительных щупов.
Возможности анализа
| Выбор формы средней линии | Нет, База прибора, линия по МНК, линия MZ, дуга по МНК |
| Параметры формы | Наклон или радиус |
| Анализ полного профиля (параметры) | Pa; Pq; Pv; Pt; Psk; Pp; Pku; Pz(JIS) PLamq; PDelq; PS; PSm,Pz; PDela; Ln; PLo; Pc; PVo; PPc; PHSC; Pmr; |
| Анализ шероховатости (фильтры GAUSS, ISO 2CR, 2CRPC, отсечки шага 0.08-8.0 мм, полоса пропускания 30:1, 100:1, 300:1 — в зависимости от отсечки шага) | Ra; Rq; Rv; Rt; Rsk; Rp; Rku; Rz(JIS) Rpm; R3y; R3z; RS,RSm; Ln; Rc; Rl; RLamq; RDelq; RDela; |
| Анализ волнистости (фильтры GAUSS, ISO 2CR, 2CR PC, отсечки шага 0.025-8.0мм) | Wa; Wq; Wp; Wv; Wt; Wsk; Wku; Wz; Wlamq; WDelq; WDela; WS; WSm; Ln; Wc; WLo; WVo; WPc; WHSC; Wmr; Wdc |
| Анализ Rk параметров (фильтр GAUSS отсечки шага 0.08-8.0 мм, полоса пропускания 30:1, 100:1, 300:1 — в зависимости от отсечки шага) | Rk; Mr1; Mr2; Rpk; Rvk; A1; A2 |
| Длина трассы измерения | 0.1 — 50 мм |
| Расстояние, необходимое для выбора люфтов | 0.3 мм |
| Прямолинейность направляющей | 0.4 мкм на 50 мм 0.2 мкм на 20 мм |
| Диапазон измеряемых углов | ± 35 град. |
| Погрешность измерения углов (при Ra Большой выбор оборудования
