Устройство для определения температуры растрескивания битумных вяжущих ABCD

Устройство для растрескивания асфальтового вяжущего ABCD необходимо для проверки низкотемпературных свойств битумных вяжущих.

В настоящем методе определения температуры растрескивания битумных вяжущих основное внимание уделяется низкотемпературному растрескиванию и методологии/технологии измерения этого вида разрушения.

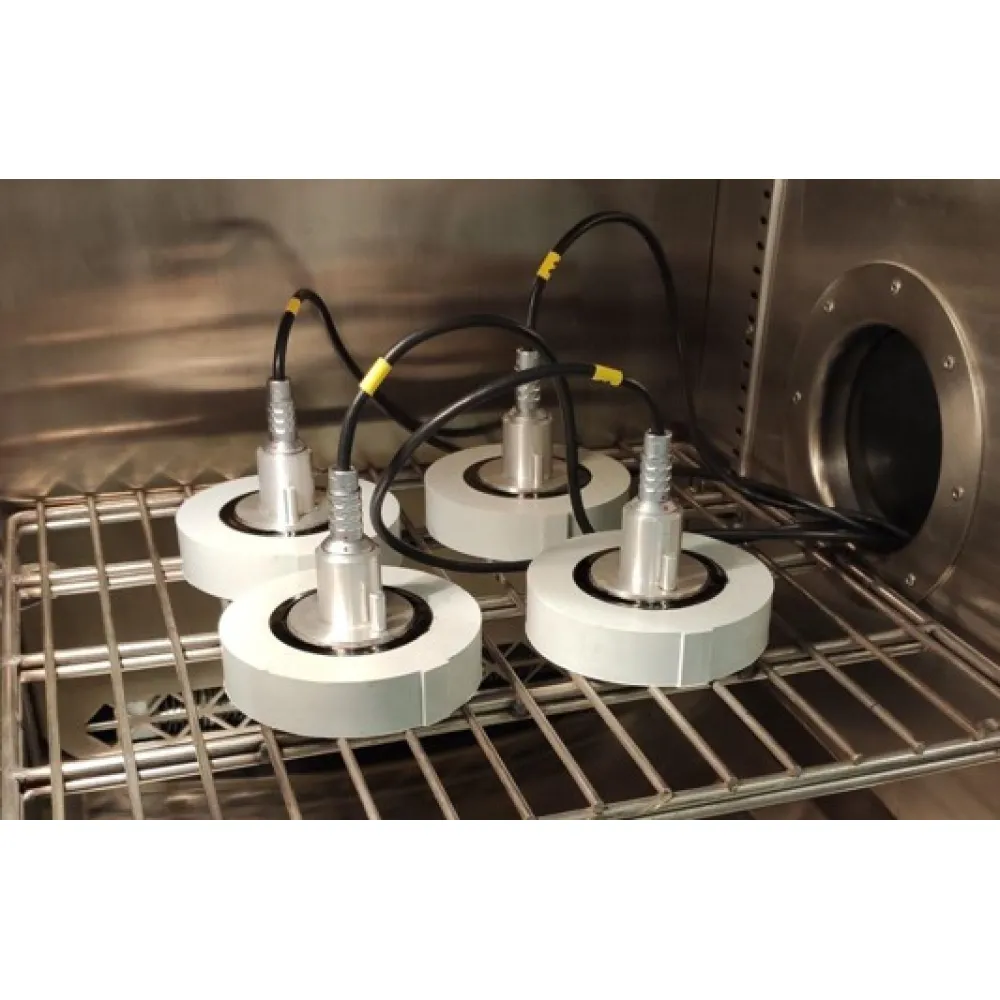

Для испытания на устройстве готовят образец в виде кольца, путем заливки битумного вяжущего, разогретого до заданной температуры, в зазор, образованный силиконовой формой и датчиком устройства. В ходе испытания образцы охлаждаются в плоть до разрушения, вызванного температурными напряжениями.

Основные преимущества метода по ГОСТ Р 58400.11 – 2019

• Простота и легкость в использовании
• Значительное сокращение времени проведения испытания
• Не требует проведения калибровки перед каждым испытанием
• Одновременное испытание до 12 образцов
• Диапазон температур до -70°С
• Наглядное, фактическое разрушение образца
• Специализированное ПО на русском языке
• Снятие результатов в реальном времени

Модификация устройства ABCD

Для сокращения времени по определению низкотемпературной марки образцов битумных вяжущих возможно использовать расширенную версию устройства

ABCD 4.0. Комплект: 4 датчика устройства

ABCD 8.0. Комплект: 8 датчиков устройства

ABCD 12.0. Комплект: 12 датчиков устройства

Технические характеристики и комплект поставки устройства ABCD (ASPHALT BINDER CRACKING DEVICE)

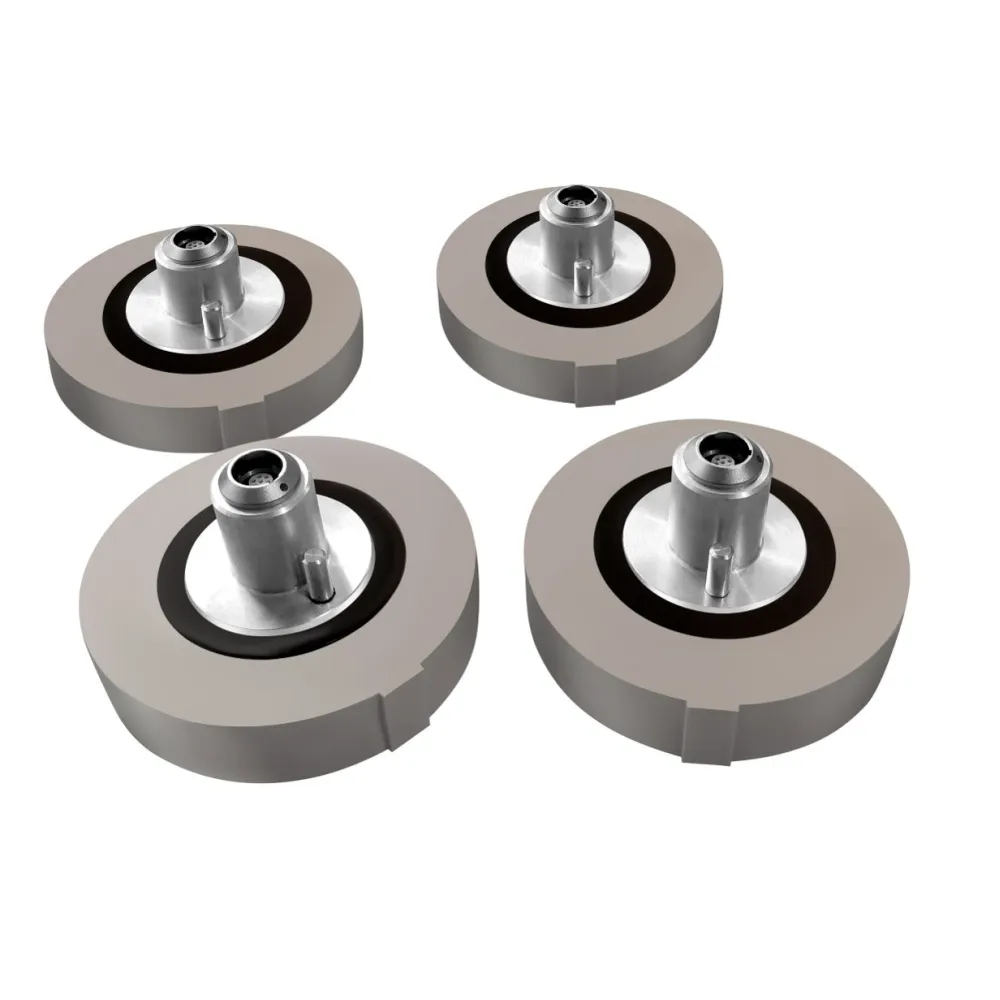

• Кольца устройства в сборе в соответствии с ГОСТ Р 58400.11-2019;
• Силиконовые формы для заливки образцов в соответствии с ГОСТ Р 58400.11-2019;
• Поворотный столик для заливки образцов;
• Переносные платформы для установки силиконовых форм в камеру;
• Силиконовая смазка;
• Портативный компьютер (ноутбук);
• Система сбора и обработки данных:
  • Температурный канал (точность 0,1 С);
  • Деформационный канал (точность 0,1 µɛ);
• Специализированное программное обеспечение на русском языке:
• Обеспечение записи данных в диапазоне от 10 Гц. до 1 раза 60 сек.;

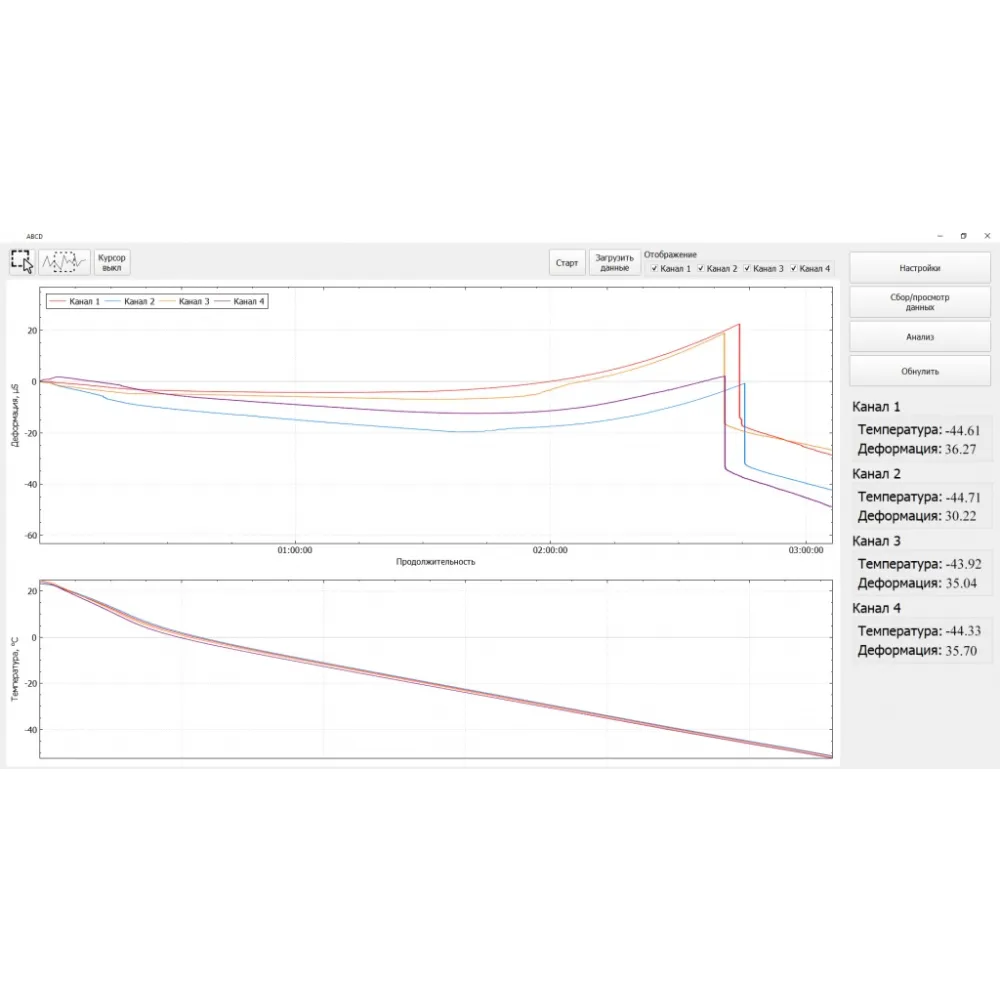

• График зависимости деформации от температуры в реальном времени;
• Калибровка температурного канала по 5 точкам;
• Функции масштабирования графика в реальном времени;
• Функция «Курсор» позволяет получить данные температуры и деформации с графика в реальном времени, а так же в сохраненном отчете;
• Программное обеспечение позволяет настраивать и формировать отчет о проведенном испытании: номер отчета, наименование материала, номер образца (проба), дата проведения испытания, оператор ФИО, количество каналов для построения отчета и т.д;
• Комплект соединительных кабелей.
• Питание 220В/50Гц, 3А

Производство: ООО «Инфратест», Россия

Климатическая камера для устройства ABCD по ГОСТ Р 58400.11-2019:

• Полезный объем, л 64;
• Габариты рабочей области камеры (Ш×В×Г), мм 400×400×400;
• Полки с регулируемой высотой шт. 1;
• Размер смотрового окна (В x Ш), мм: 240×240;
• Внешний габарит камеры (Ш×В×Г), мм 660×1300×850;
• Автоматическая защита от аварийных ситуаций;
• Защита от запотевания смотрового окна обогрев на основе напыления внутреннего и внешнего стекла;
• Масса, кг 150;
• Материал корпуса камеры: сталь, порошковая окраска:
• Защита от перегрева и охлаждения;
• Условия эксплуатации, ºС от +10ºС до +25;
• Питание камеры 220В/50Гц, 16А;
• Количество технологических отверстий, шт. 1;
• Диаметр технологического отверстия, мм 100;
• Освещение рабочего объема камеры галогеновой лампой;
• Индикатор обледенения испарителя;
• Диапазон температур, от – 60 до +150°С;
• Амплитуда колебаний температуры в установившемся режиме (нестабильность поддержания заданной температуры, точность поддержания температуры °С, ±0,5;
• Регулировка скорости охлаждения или нагрева с точностью ± 0,5 °C в час;
• Датчик температуры ТСП100, класс точности А (госреестр СИ № 61352-15);
• Каскадный способ охлаждения;
• Воздушное охлаждение конденсатора и компрессоров;
• Озонобезопасные хладагенты R404A /R23;
• Компрессора поршневые, герметичные.
• Система управления - свободно программируемый контроллер с высокоточными измерительными каналами;
• Панель управления сенсорная, цветной дисплей 7";
• Специально прописанная программа охлаждения в ПО камеры в соответствии со стандартом ГОСТ Р 58400.11-2019.
• Сохранение данных на USB носитель (сохранение фактических и заданных параметров управления, сервисных параметров климатической камеры);
• Конвертация в Microsoft EXCEL;
• Подключение к ПК (управления камерой с любого компьютера или мобильного устройства, подключенного к камере по wi-fi или ethernet);

Подробнее о методе можно узнать тут…
