Сервопневматическая динамическая испытательная система - Руководство DTS-16

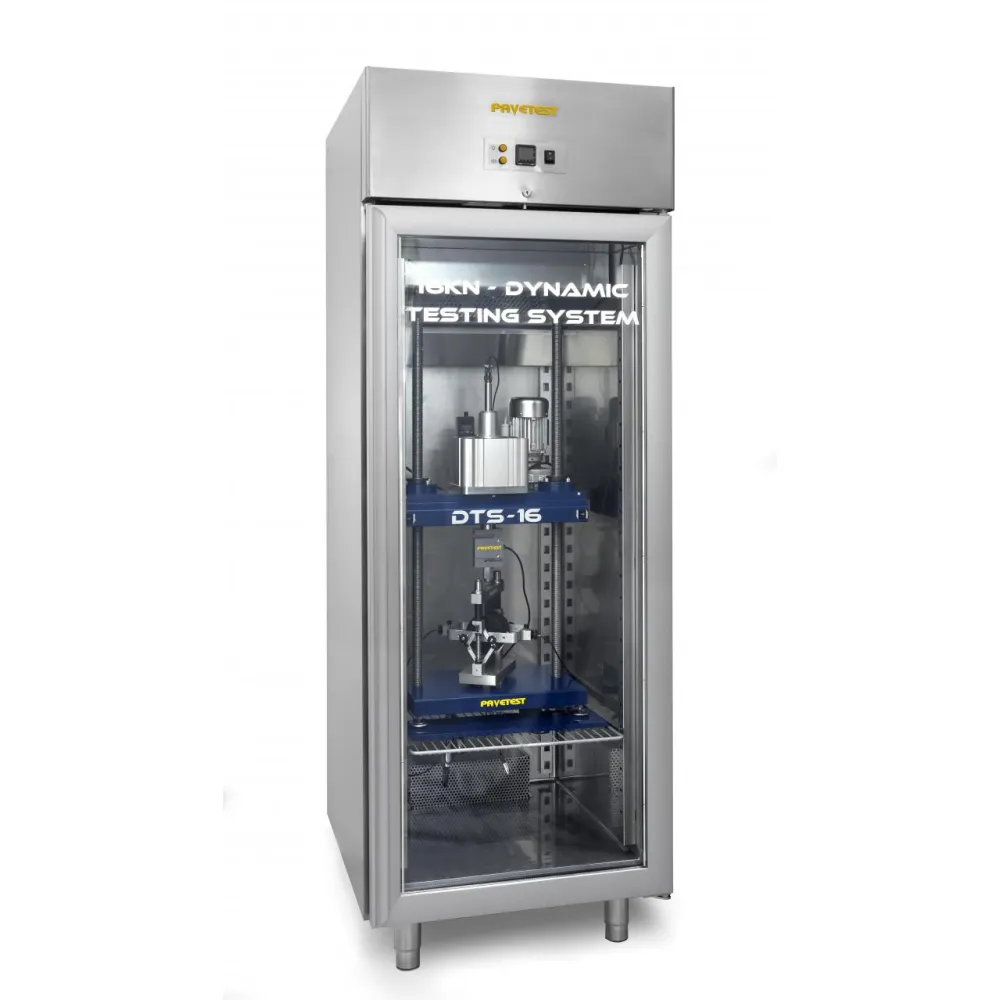

Динамическая испытательная система DTS-16 представляет собой испытательную машину с серво-пневматическим управлением, использующую цифровое управление пневматическим сервоклапаном для обеспечения точной формы волны нагрузки частотой до 70 Гц. DTS-16 может работать в режимах динамического нагружения растяжением и сжатием и подходит для испытаний широкого спектра материалов, таких как асфальт, грунт, несвязанные гранулированные материалы, волокна и пластик. DTS-16 работает на базе передового цифрового контроллера CDAS2 от Pavetest, программного обеспечения TestLab и полного комплекта принадлежностей, аппаратного и программного обеспечения, идеально согласованных между собой.

В комплект машины входят:

• B220-11: силовая рама 20 кН с ручной траверсой, сервопневматический привод 16 кН с LVDT (ход 30 мм), тензодатчик +/- 20 кН;
• B209-16: 16-канальная система управления и сбора данных (CDAS2) и программное обеспечение TestLab
• B270-12: Узел воздушного резервуара с мембранным осушителем.

Требуется сжатый воздух, минимум 7 бар (не входит в комплект).
