Тестер наложений (OT)

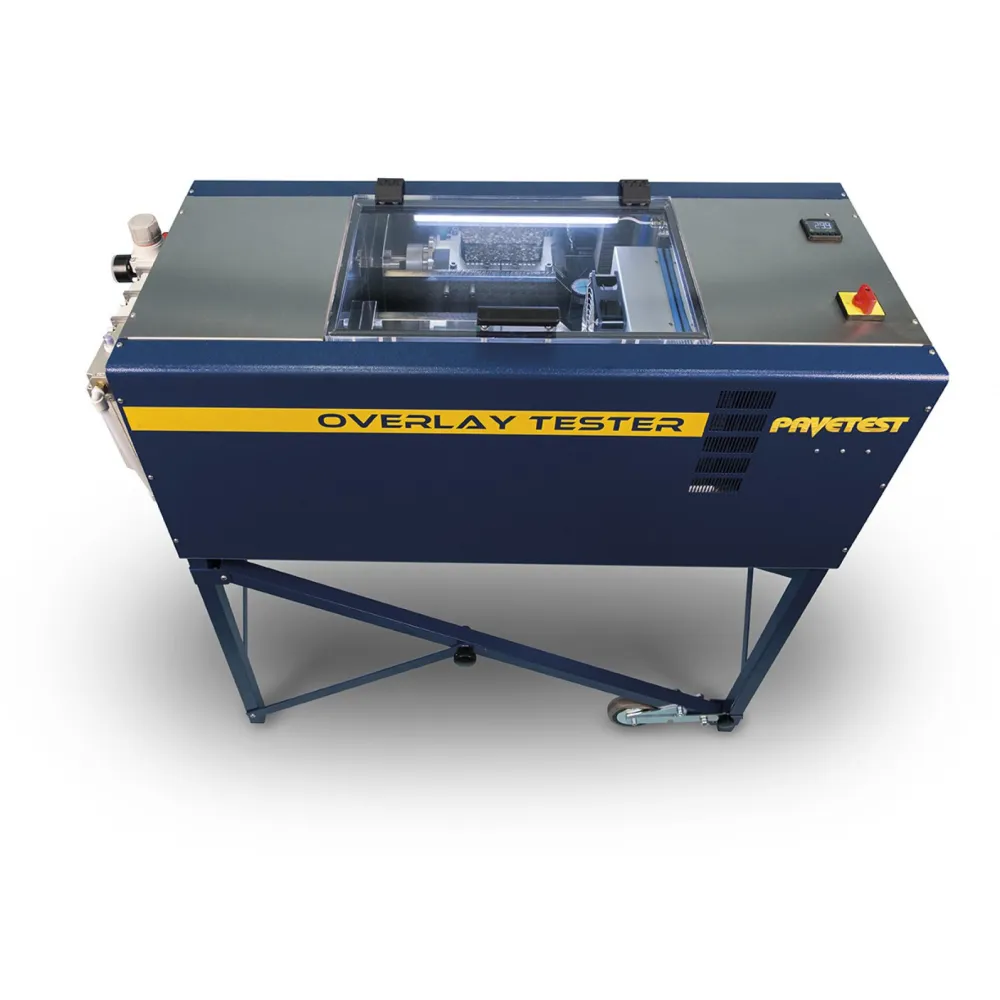

Pavetest Overlay Tester — это испытательная машина с сервопневматическим управлением, использующая цифровое управление высокопроизводительным сервоклапаном для обеспечения точных форм волны нагрузки до 60 Гц, специально разработанная для определения восприимчивости асфальтобетонных смесей к растрескиванию в соответствии с испытательной процедурой Texas DOT Tex-248-F и предлагаемым стандартом ASTM WK 26816.
Машина применяет циклическую нагрузку к образцу, вырезанному из образца диаметром 150 мм в форме балки с закругленным концом. Система включает в себя нагрузочную раму с одной неподвижной и одной подвижной пластиной, систему контроля температуры, систему управления и сбора данных (CDAS) и дополнительный бесшумный воздушный компрессор.

Образец приклеивается к двум пластинам, и эта сборка помещается в машину для испытания. Это предназначено для моделирования движения под асфальтовым покрытием, чтобы оценить, как может произойти разрушение в полевых условиях из-за таких факторов, как тепловое расширение/сжатие и отражательное растрескивание. привод (ход 10 мм)

8-канальная система управления и сбора данных (CDAS) и программное обеспечение TestLab

тензодатчик (± 15 кН)

датчик перемещения 10 мм

термоэлектрическая система нагрева/охлаждения

датчик температуры от -80 °C до + 80 °C

Требуется сжатый воздух, минимум 7 бар (не входит в комплект).
