Динамическая испытательная машина по ПНСТ 128-2016

Динамическая испытательная установка (ДИУ) компании InfraTest представляет собой устройство, предназначенное для проведения испытаний на асфальтобетонных образцах по ПНСТ 128-2016 с целью определения динамического модуля упругости и числа текучести. Все ДИУ InfraTest используют гидравлическое нагружающее устройство для создания нагрузки на исследуемый образец асфальтобетона, что позволяет задать нагрузку и форму кривой нагрузки с высокой точностью. Схематически все ДИУ InfraTest можно представить в следующем виде:

•Высокоточный гидравлический привод

•Широкий диапазон испытательных нагрузок и частот

•Встроенный сенсорный ПК с программным обеспечением DYNASOFT

• Низкое энергопотребление

•Нет необходимости использовать дополнительно оборудование (компрессоры и т.д.)

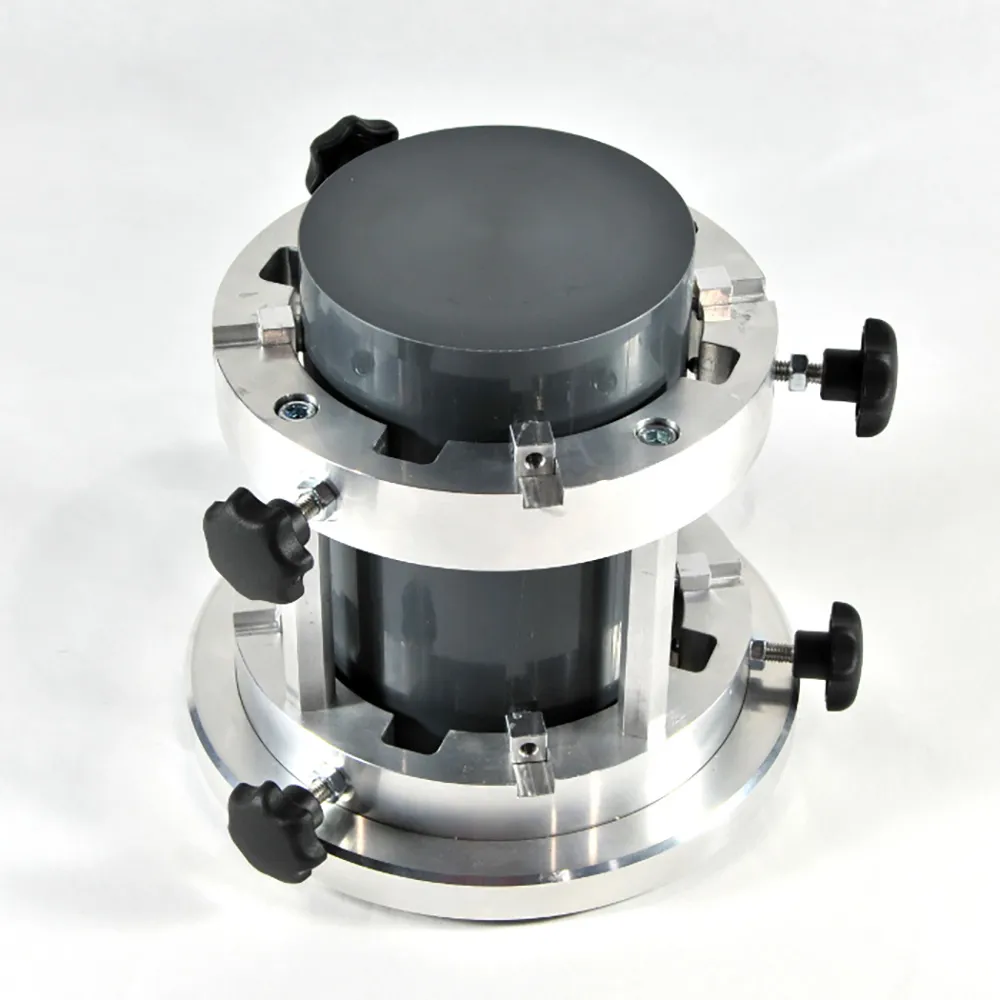

Гидравлическое нагружающее устройство создает необходимую нагрузку на образец в процессе испытания. Основное назначение климатическое камеры – термостатирование образца до испытания и во время его производства. Разрушающее устройство предназначено для создания определенного типа воздействия на исследуемый асфальтобетонный образец. В зависимости от габаритов климатической камеры и диапазона поддерживаемых в ней температур, величины и частоты нагрузки, создаваемой гидравлическим нагружающим устройством и типа разрушающего устройства ДИУ InfraTestприменяются для испытаний по следующим стандартам.

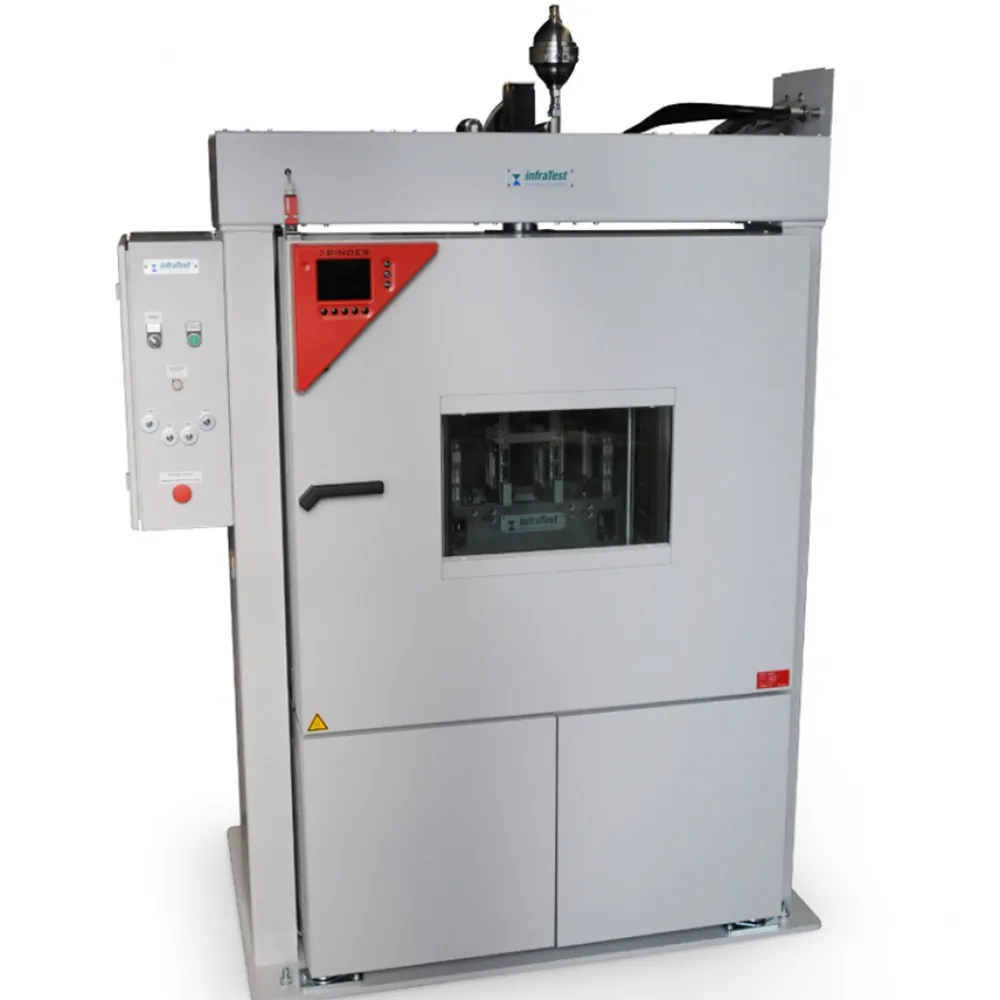

Динамическая испытательная установка, 50 кН/60 Гц

Установка предназначена для проведения испытаний по определению динамического модуля упругости и числа текучести асфальтобетонных цилиндрических образцов с применением переменного нагружения/снятия нагрузки в специальной климатической камере. Испытания проводятся под контролем ПК и программного обеспечения под ОС Windows, с построением онлайн графиков и записью результатов. Программное обеспечение позволяет проводить различные типы испытаний (согласно ПНСТ и EN 12697/25) а также редактировать условия проведения испытаний пользователем.

Весь процесс проведения испытаний, включая установку температуры внутри климатической камеры, регистрацию температур, нагрузок и деформаций управляется программным обеспечением DYNASOFT с возможностью сохранения и распечатки результатов. Пользователь также может создавать свои (новые) типы испытаний путем задания необходимых условий. Управление установкой осуществляется с помощью встроенного сенсорного дисплея.

Отличительные особенности:

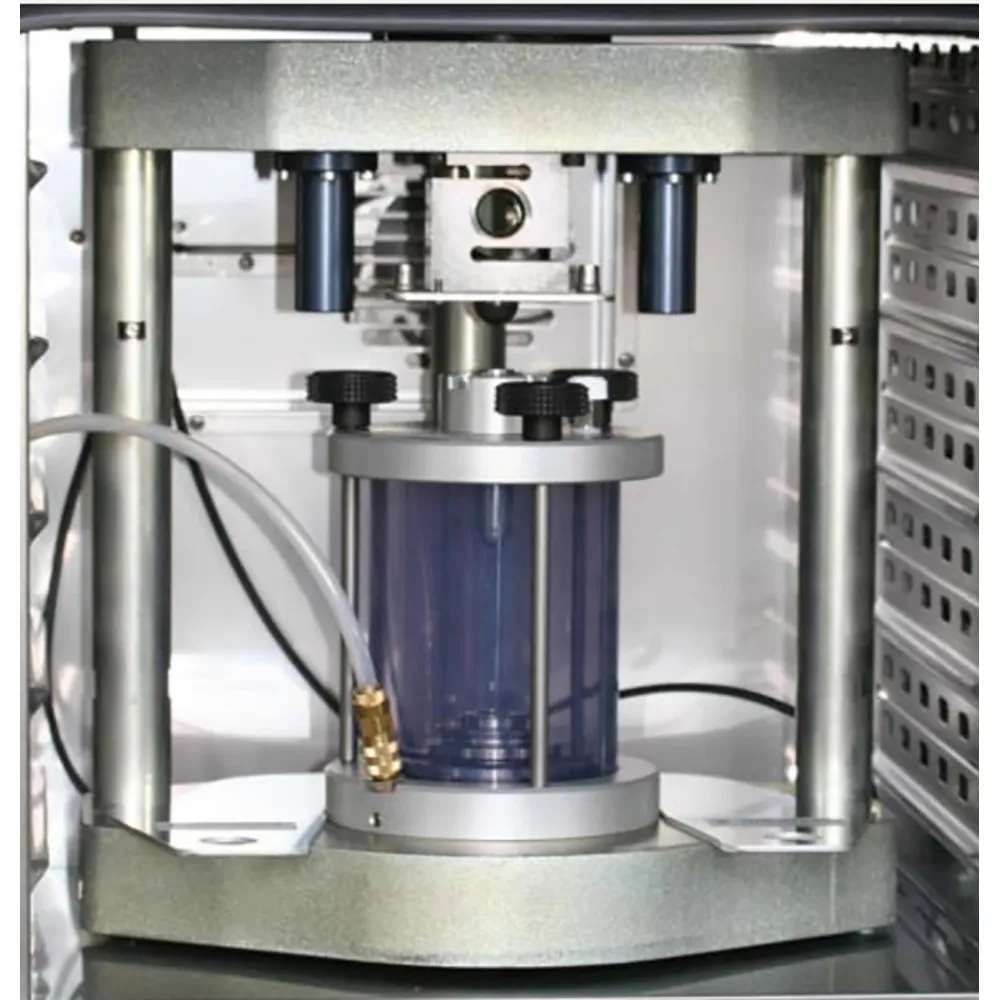

• Надежная жесткая рамная конструкция динамической машины, состоящей из 4х опорных колонн и сервогидравлического актуатора для создания нагрузки 10 кН частотой 30 Гц (динамическая/статическая нагрузка) со встроенным датчиком измерения деформации и высокоточным датчиком нагрузки
• Гидравлическое устройство водяного охлаждения с высокопроизводительным сервогидравлическим клапаном (по заказу возможно изготовление устройства с воздушным охлаждением)
• 4х канальный цифровой контроллер в стандартной комплектации, управление со встроенного ПК с сенсорным экраном
• Управляющее программное обеспечение DYNASOFT на базе ОС Windows позволяющее строить графики в режиме реального времени а также сохранять данные по испытанию для различных типов разрушающих устройств
• Автоматическое управление климатической камерой и динамическим устройством
• Программное обеспечение позволяет работать как с преднастроенными программами испытаний по стандартам EN, ASTM, AASHTO или TP Asphalt StB, так и создавать свои программы, задавая необходимые параметры (температура, нагрузка и т.д.)

Технические характеристики:

• испытательное усилие (динамическое) 50 кН
• частота
