Динамическая испытательная машина 20-60100

Все динамические испытательные установки (ДИУ) компанииInfraTestпредставляют собой устройства, предназначенные для проведения испытаний на асфальтобетонных образцах с целью определения различных характеристик исследуемых материалов. ДИУ InfraTest позволяют оценить усталостную прочность, устойчивость к циклическим нагрузкам и жесткость асфальтобетона. Все ДИУ InfraTest используют гидравлическое нагружающее устройство для создания нагрузки на исследуемый образец асфальтобетона, что позволяет задать нагрузку и форму кривой нагрузки с высокой точностью. Схематически все ДИУ InfraTest можно представить в следующем виде:

• Высокоточный гидравлический привод
• Широкий диапазон испытательных нагрузок и частот
• Встроенный сенсорный ПК с программным обеспечением DYNASOFT
• Низкое энергопотребление

Нет необходимости использовать дополнительно оборудование (компрессоры и т.д.)

Гидравлическое нагружающее устройство создает необходимую нагрузку на образец в процессе испытания. Основное назначение климатическое камеры – термостатирование образца до испытания и во время его производства. Разрушающее устройство предназначено для создания определенного типа воздействия на исследуемый асфальтобетонный образец. В зависимости от габаритов климатической камеры и диапазона поддерживаемых в ней температур, величины и частоты нагрузки, создаваемой гидравлическим нагружающим устройством и типа разрушающего устройства ДИУ InfraTestприменяются для испытаний по следующим стандартам.

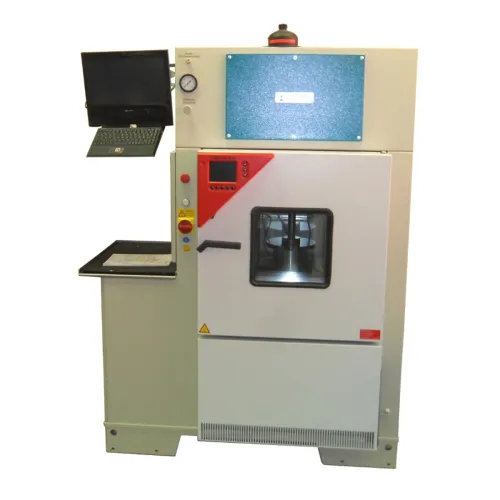

20-60100 Динамическая испытательная установка, 10 кН/10 Гц

(с установленной климатической камерой 53 л.)

Установка предназначена для проведения испытаний на жесткость и усталостную выносливость асфальтобетонных образцов с применением переменного нагружения/снятия нагрузки в специальной климатической камере. Испытания проводятся под контролем ПК и программного обеспечения под ОС Windows, с построением онлайн графиков и записью результатов. Программное обеспечение позволяет проводить различные типы испытаний (согласно EN 12697/24,25,26) а также редактировать условия проведения испытаний пользователем.

Для проведения испытаний используются различные разрушающие устройства. Весь процесс проведения испытаний, включая установку температуры внутри климатической камеры, регистрацию температур, нагрузок и деформаций управляется программным обеспечениемDYNASOFT с возможностью сохранения и распечатки результатов. Пользователь также может создавать свои (новые) типы испытаний путем задания необходимых условий. Управление установкой осуществляется с помощью встроенного ПК с сенсорным дисплеем.

Отличительные особенности:

• Управляющее программное обеспечение DYNASOFT на базе ОС Windows позволяющее строить графики в режиме реального времени а также сохранять данные по испытанию для различных типов разрушающих устройств
• Автоматическое управление климатической камерой и динамическим устройством
• Программное обеспечение позволяет работать как с преднастроенными программами испытаний по стандартам EN, ASTM, AASHTO или TP Asphalt StB, так и создавать свои программы, задавая необходимые параметры (температура, нагрузка и т.д.)

Для проведения испытаний дополнительно требуются различные разрушающие устройства. По заказу возможна установка второго датчика нагрузки 5 или 10 кН.

Технические характеристики:

• испытательное усилие 10 кН
• частота
