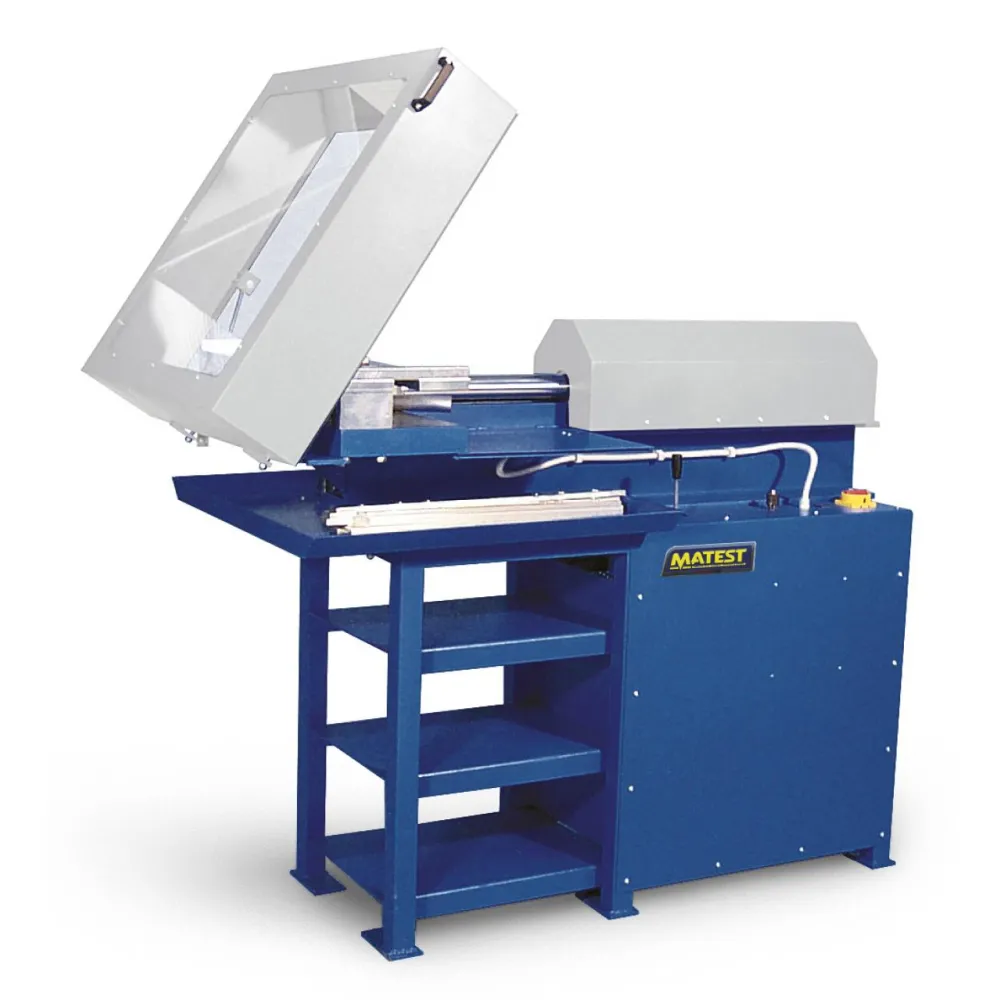

Машина для испытания на холодный изгиб

Машина может выполнять два типа испытаний:

• изгиб образца на 180° только с оправками диаметром до 96 мм.
• изгиб образца на 90° с последующим его выпрямлением минимум на 20° только с оправками диаметром более 96 мм.

Этот гибочный станок состоит из прочной рамы, поддерживающей балку с цилиндром с закрепленным на нем соответствующим поршнем нагрузки, приводимым в действие гидравлической ячейкой, оснащенной регулятором скорости поршня, распределителем направления, клапаном максимального давления и контрольным манометром. Корпус защищён от пыли, а оператор — от любой возможной опасности. Под балкой, где изгибается стальной пруток, установлена небольшая чаша.
На балке установлены два ролика противоположного расположения. Расстояние между ними легко регулируется в соответствии со стандартами для прутков диаметром от 5 до 32 мм.
Крепление и замена оправок на цилиндре проста и практична, обеспечивая оператору полную взаимозаменяемость. Устройство предотвращает отсоединение испытываемого прутка от соответствующих роликов и оправки противоположного расположения как во время гибки, так и во время правки.
Станок принимает прутки диаметром до 40 мм и поставляется в комплекте с двумя наборами роликов диаметром 50 и 100 мм соответственно.
Оправки, держатели оправок и кронштейны не входят в стандартную поставку и заказываются отдельно.
