Автоматические пресса на изгиб

Стандарты: ГОСТ 10180, EN 1338

Код изделия

Автоматические пресса UTEST мощностью 100-300 кН и предназначены для надежного и последовательного испытания на изгиб стандартных бетонных балок, бордюров из бетона или натурального камня, бетонных тротуарных плит и плит из натурального камня, а также испытания на растяжение бетонных тротуарных блоков. Эти устройства для испытания на изгиб являются результатом непрерывных исследований по модернизации испытательных устройств с использованием новейших технологий в соответствии с последними стандартами EN 12390-5, EN 12390 - 6, EN 1338, EN 1340, BS 1881, ASTM C78, C293 и C496 с точки зрения их технических свойств и учета требований клиентов.

Они также отвечают требованиям норм СЕ по охране здоровья и безопасности оператора.

Машины состоят из жесткой стальной рамы и гидравлического блока питания с устройством управления U-Touch PRO(см. Таблицу).Программное обеспечение (USOFT-4830.FPR) предоставляется бесплатно вместе с устройствами.

Рамы UTEST UTC-5630 и UTC-5663 предназначены для обеспечения легкой и практичной фронтальной нагрузки образцов. Приспособления для испытаний образцов в рамке, заказываются отдельно.

Управление испытанием может выполняться как на устройстве управления U-Touch PRO, так и на компьютере с использованием бесплатного программного обеспечения UTEST. Преимущества выполнения испытаний на компьютере с использованием программного обеспечения UTEST, такие как отчетность, графический вывод и т.д.

Автоматические пресса UTEST мощностью 100-300 кН позволяют проводить испытания на изгиб неопытным оператором. Как только устройство включено и образец помещен, то единственными необходимыми операциями являются;

• Настройка параметров испытаний, включая скорость, требуемую только при изменении типа образца.
• Нажатие кнопки "ПУСК" на блоке управления.
• Устройство автоматически начинает быстрое приближение; переключает скорость испытания после 1% от грузоподъемности машины и останавливается после отказа образца.
• Автоматическое сохранение параметров и результатов испытания.

Основные особенности:

• Управление по замкнутому контуру с автоматической процедурой испытания
• Поставляется с заводским сертификатом калибровки для измерения нагрузки
• Может выполнять испытание с контролем нагрузки
• Автоматические испытания с замкнутым контуром управления
• Испытания могут быть выполнены путем управления устройством либо на устройстве управления U-Touch PRO (UTC-4930.FPR), либо на компьютере с использованием бесплатного программного обеспечения UTEST (USOFT-4830.FPR), которое предоставляется бесплатно вместе с устройствами.
• Бесплатное программное обеспечение для испытания
• Измерение нагрузки с помощью тензодатчика
• Сварная стальная рама
• точность 1 класса, начиная с 2% от полной мощности.

Устройство управления U-Touch PRO

Устройство управления U-Touch PRO UTC-4930.FPR предназначено для автоматического проведения испытаний на сжатие, изгиб и раскол строительных материалов, таких как бетон, цементный раствор, кирпичные модули/блоки, путем управления автоматическими испытательными устройствами UTEST на сжатие/изгиб.

Все операции U-Touch PRO управляются с сенсорного дисплея на передней панели.

Устройство управления U-Touch PRO имеет простые в использовании опции меню. Оно отображает все списки опций меню одновременно, позволяя оператору быстро получить доступ к требуемой опции, чтобы активировать опцию или ввести числовое значение для установки параметров испытания. Цифровой графический дисплей способен рисовать в режиме реального времени графики "Нагрузку от Время", или "Прочность от Время"

Программное обеспечение UTEST для автоматических испытательных машин на сжатие/изгиб

Программное обеспечение UTEST USOFT-4830.FPR обеспечивает автоматическое проведение испытаний на сжатие, изгиб и расщепление строительных материалов, таких как бетон, цементный раствор, кирпичные модули/блоки, управляя автоматическими испытательными машинами Utest на сжатие/изгиб

Преимущества выполнения испытаний на компьютере с использованием программного обеспечения UTEST, такого как отчетность, графический вывод и т.д., можно подробно увидеть на страницах USOFT-4930.FPR (Программное обеспечение UTEST для автоматических устройств испытаний на сжатие/изгиб с гидравлическом блоком питания UTC-4830FPR).

Опции (заказываются отдельно)

Испытательные приспособления, такие как:

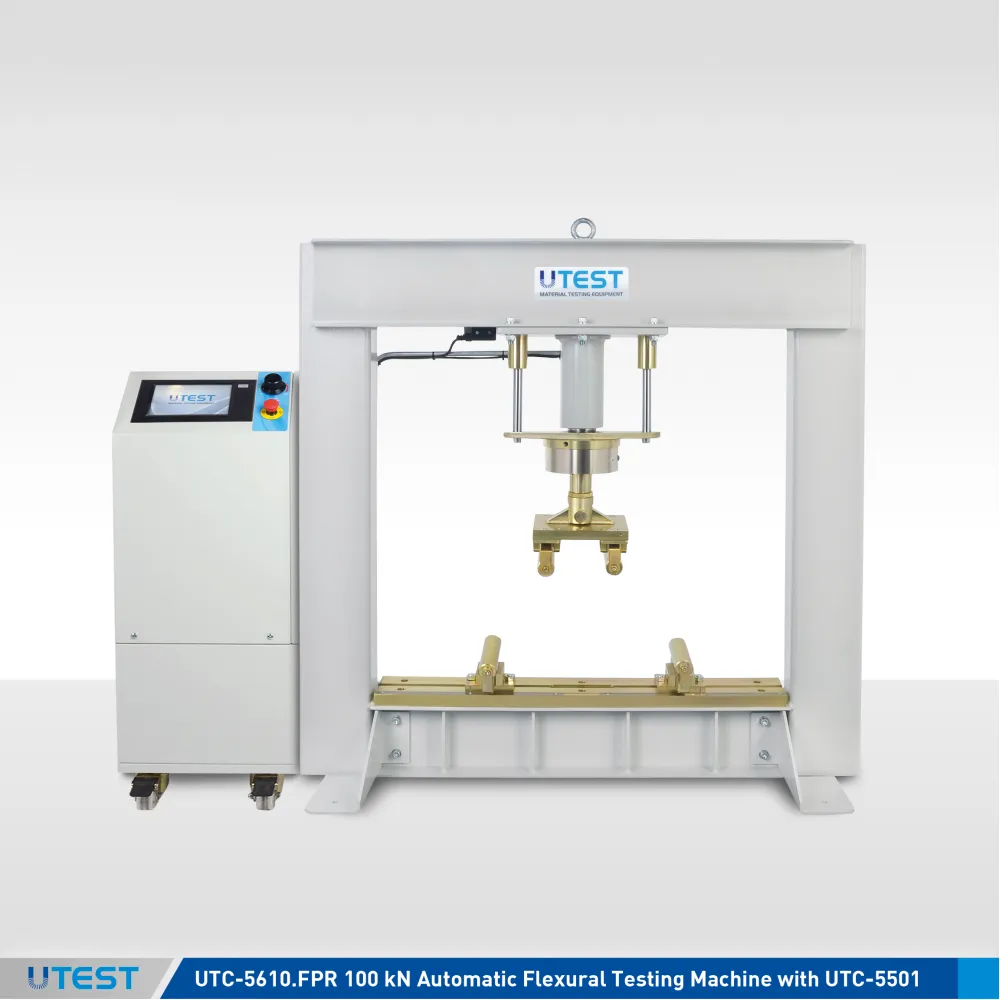

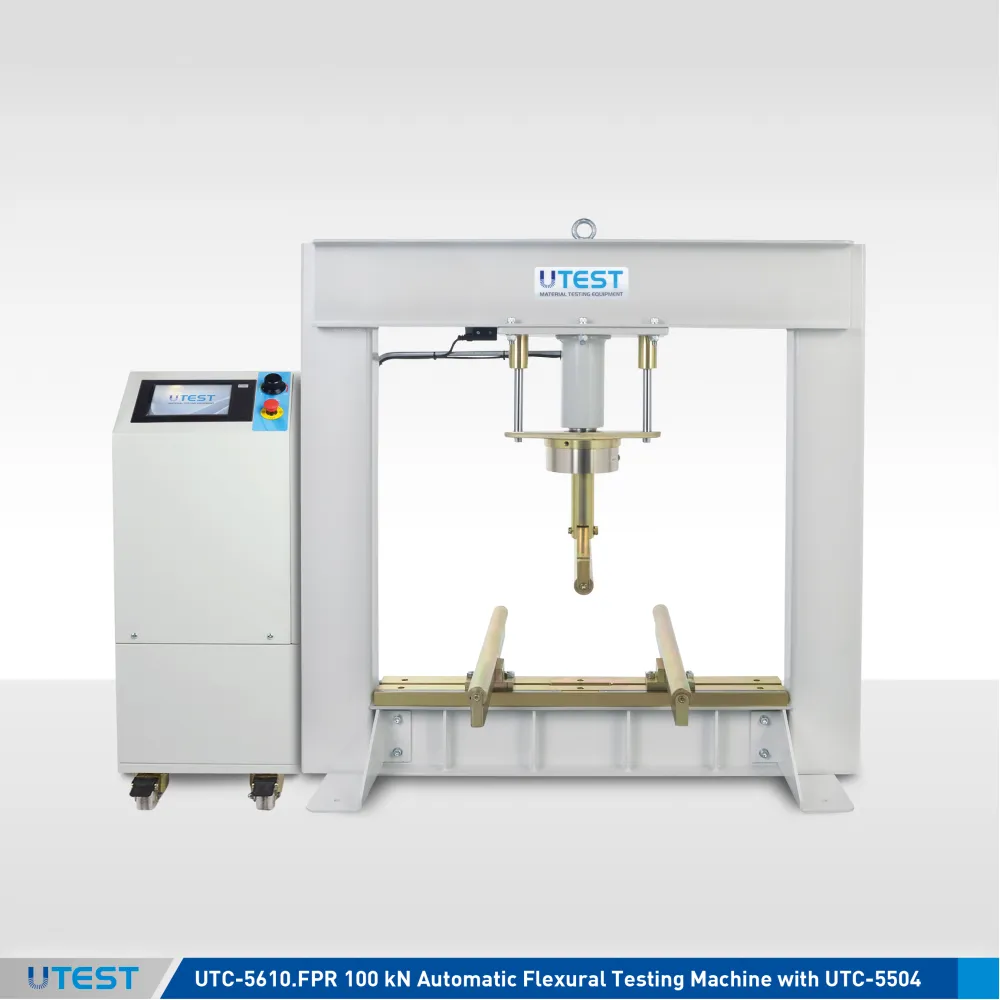

• Испытание на прочность при изгибе бетонной балки (UTC-5501), бордюра (UTC-5502) и каменной плиты (UTC-5504),

• Косвенное испытание тротуарной плитки на прочность при растяжении (UTC-0355 и UTC-5510)),

• Испытание на прочность при разрыве бетонных кубов (UTC-0360) и цилиндров (UTC-0350),

• Испытание на прочность при сжатии любого строительного материала (UTCM-4116 и детали UTC-4630, UTC-4631, UTC-4633 и UTC-4634)

Дополнительная рама, для большого количества испытаний на сжатие и особенно на изгиб, следует заказать вторую испытательную раму.

В этом случае машины обеспечивают управление нагрузкой двух отдельных испытательных рам с замкнутым контуром управления P. I. D с автоматической процедурой испытаний с помощью выбора испытательного канала и дополнительного селекторного клапана.

Оборудование системы безопасности:

• Клапаны максимального давления во избежание перегрузки машины.

• Ограничительный выключатель хода поршня.

• Кнопка аварийной остановки.

• Контролируемое программой максимальное значение нагрузки.
