Высокоточные, стабильные и надежные измерения. Измерение вспышки в один клик. Более быстрая обработка партий

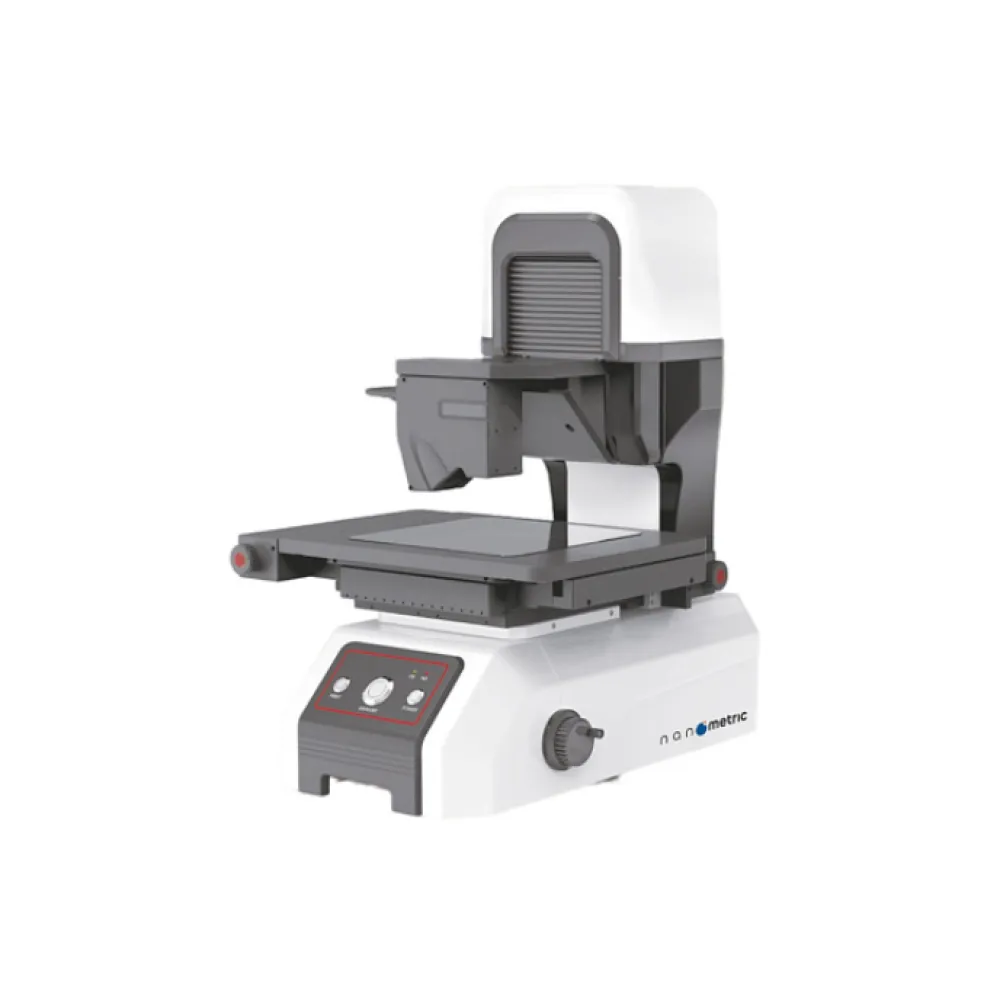

Технические параметры лазерной сканирующей системы серии LasoM
Лазерная сканирующая система серии VJ оснащен высокоточным линейным лазерным датчиком в сочетании с высокоточным алгоритмом анализа изображений и функцией бесконтактного сканирования профиля 3D-изображения для выполнения быстрого и точного измерения размеров.
В режиме CNC необходимо лишь нажать клавишу включения, и пробор измерения в соответствии с формой детали автоматически локализует объект, сопоставит его с шаблоном, измерит оценку и сгенерирует отчет, обеспечивая быстрое и точное измерение одним кликом.
Область применения
Лазерная сканирующая система серии VJ может быть использован в таких областях, как машиностроение, электроника, пресс-форма, литье под давлением, металлические изделия, резина, низковольтные электроприборы, магнитные материалы, точная штамповка, разъемы, соединители, клеммы, мобильные телефоны, бытовая техника, печатные платы, медицинское оборудование, часы, режущие инструменты, и других измерительных областях.
3D-измерение Равномерность / перепад высот поверхности
Измерение 2D — измерение дуги/шага/расстояния
Технические параметры лазерной сканирующей системы серии LasoM
| Модель продукции | MSL10 | MSL11 | MSL21 | |
| Диапазон обзора XY (мм) | 100 | 100X100 | 200X100 | |
| Дальность шага XZ (мм) | 100X75 | 100X100X75 | 200X100X75 | |
| Параметры измерительной головки | Диапазон измерения (направление по оси Z) *1 | 18 мм | ||
| Ширина сканирования*2 | 30 мм | |||
| Повторная точность*3 | ± 1.5 мкм | |||
| Точность измерения *4 | ± 0.1% F.S. | |||
| Точность движения оси | XY*5 | ± (2.5 + L/100) мкм | ||
| Z*6 | ± (3.5 + L/100) мкм | |||
| Скорость сканирования | XY*7 | 12~80 мм/с | ||
| Разрешение растрового изображения | 0.1 мкм | |||
| Дисплей | 24 дюйма LCD дисплей (1920X 1080) | |||
| Нагрузка | 5 кг | |||
| Габариты | 530X280X600 мм | 530X402X603 мм | 530X503X603 мм | |
| Вес оборудования | 25 кг | 45 кг | 65 кг | |
| Измерительное ПО | VisionX 3D | |||
| Рабочее напряжение | 200-240 ВПТ, 50/60 Гц, 300 Вт | |||
| Устойчивость к окружающей среде | Температура 10°С~35°С, влажность 20~80% (без конденсации) | |||
*1 Диапазон измерения 5-18 мм (опционально) Ширина сканирования 14-30 мм (опционально)
*2 При температуре окружающей среды 20°С±1°С используются контроль-измерительные стандарты компании Nanometric.
Повторная точность ±1мкм (опционально) .
*3 При температуре окружающей среды 20°С±1°С используются контроль-измерительные стандарты компании Nanometric, F.S.
*4 Диапазон измерения по направлению оси Z (мм) .
*5 При температуре окружающей среды 20°С±1°С грузоподъёмность предметного столика составляет менее 5 кг, где L — величина перемещения (мм) по оси.
*6 При температуре окружающей среды 20°С±1°С грузоподъёмность предметного столика составляет менее 5 кг, где L — величина перемещения (мм) по оси.
*7 Определяется в соответствии с фактическими требованиями к точности измерений.
