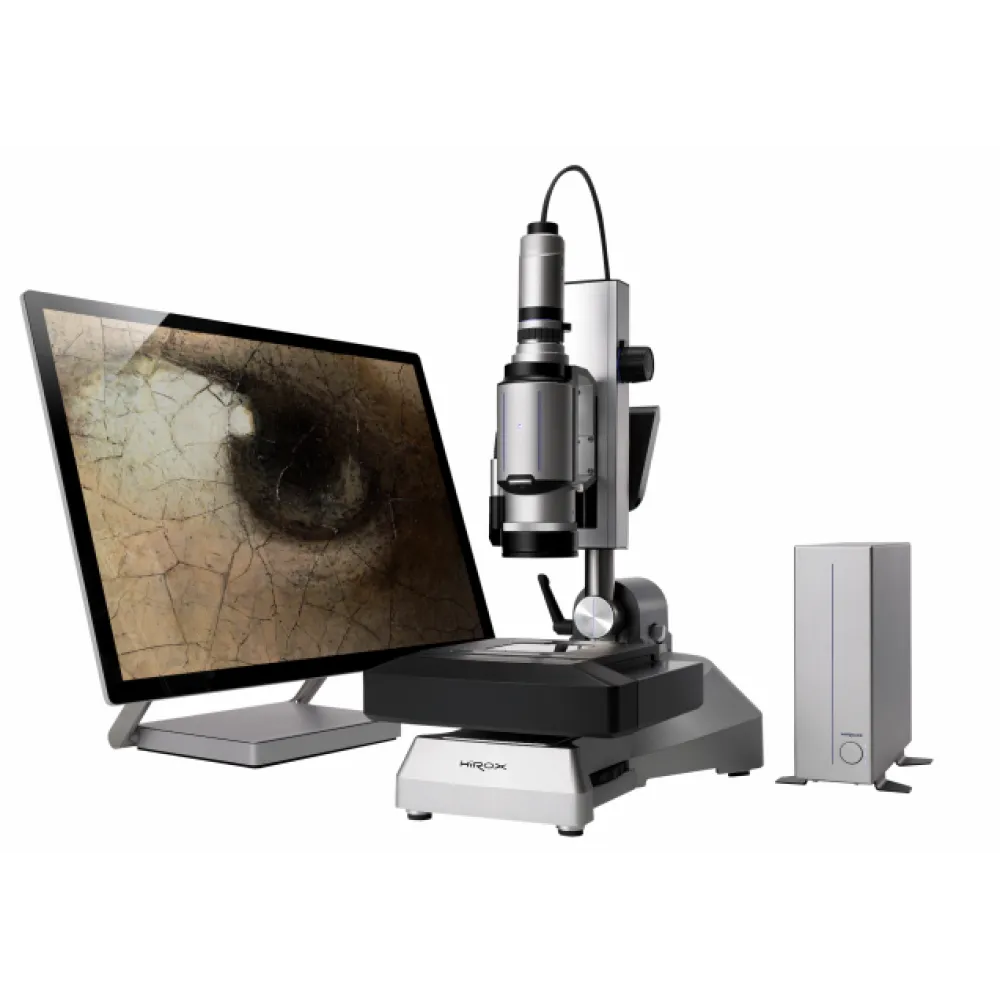

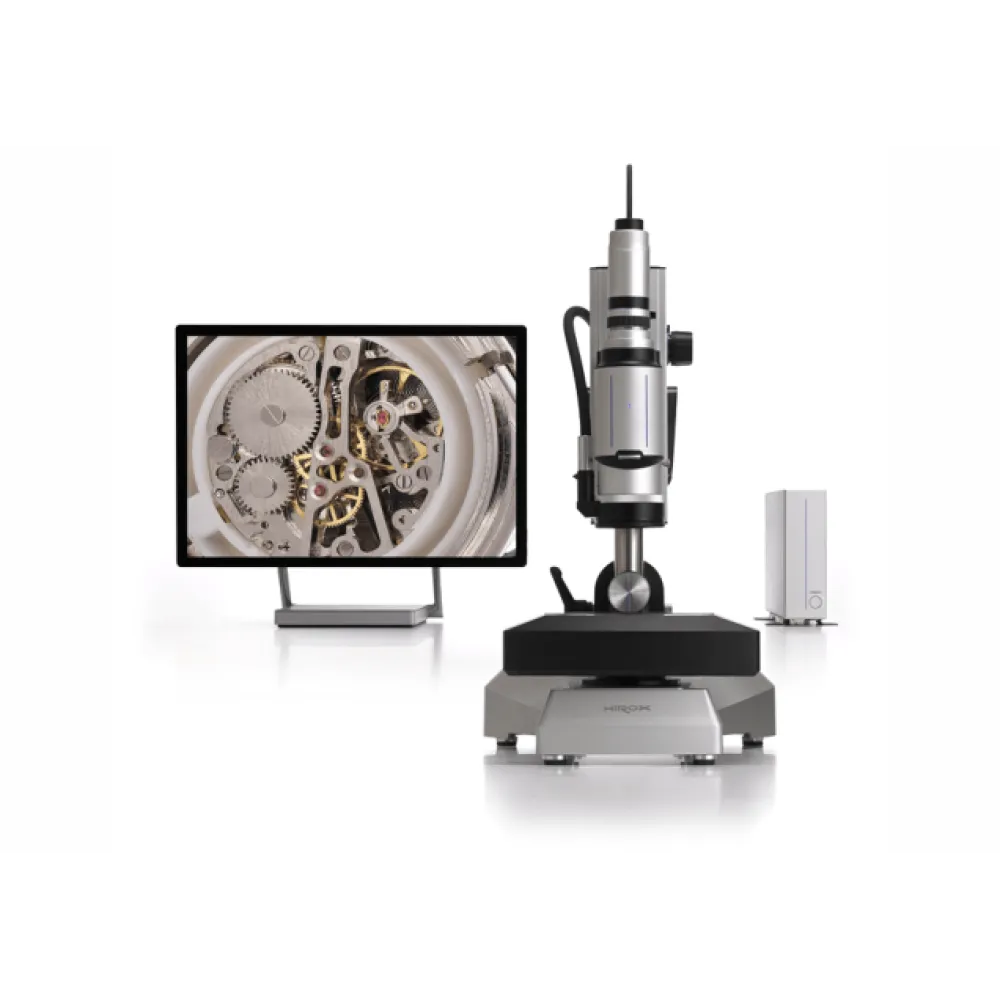

Измерительный видеомикроскоп высокого разрешения HRX-01/ RX-100

Новый шедевр от HIROX: моторизованный телецентрический объектив HR-1020E. Продукт 40-летнего опыта оптического производства и инженерного мастерства.
Высокое разрешение. Точность. Удобство использования. Потенциал телецентрической оптики

Объектив с большой апертурой обеспечивает сверхвысокое разрешение и кристально чистое изображение Полностью моторизованный зум-объектив для удобства эксплуатации и повышения точности Телецентрическая линза без искажений для точного измерения Широкоугольное наблюдение с высоким разрешением с увеличением от 10х

Увеличение 10х

Байонет нового типа

Новый байонет обеспечивает быстрое и легкое соединение, а встроенный электрический разъем позволяет без дополнительных кабелей автоматически управлять поворотной головкой, распознавать подключенный объектив, адаптер, определять текущее увеличение.

Сверхъяркий светодиодный осветитель с естественной цветопередачей Температура цвета 5700K Срок службы 30 000 часов (~14 лет)

Новый сенсор

CMOS сенсор новейшей разработки с повышенной чувствительностью и минимальными шумами. Разрешение превышает стандартное Full HD при частоте 50 кадров/сек (100 кадров/сек при половинном разрешении).

Световод Встроенный оптоволоконный световод управляется контроллером myCom CMOS сенсор До 100 кадров/сек. Разрешение 1920х1200 px Расширенный динамический диапазон Высокий контраст, минимальные шумы Коммуникационный интерфейс Информация об объективе, адаптере, текущем увеличении Байонет Быстрая смена объективов

Сверхбыстрый интерфейс связи с компьютером – USB3

Подключение к монитору Full HD, ПК или ноутбуку с системой Windows 7, 8, 10 через порт USB3 со скоростью до 5 Гб/сек. Функциональная способность к обновлению снижает риск морального устаревания системы. Используя сенсорный монитор, можно повысить удовольствие от работы с микроскопом.

Конфигурация системы

Модуль управления	Оптика класса Hi End

Моторизованные прецизионные штативы

	ST-AS. Высокоточный штатив со свободным угловым перемещением. AS-50. Моторизированный столик позиционирования образцов. 50×50 mm. Нижняя подсветка.		ST-HL. Настольный штатив с большим основанием.
	ST-AS. Высокоточный штатив со свободным угловым перемещением. AS-100. Моторизированный столик позиционирования образцов. 100×100 mm. Нижняя подсветка.		AS-XYL. Плавающий столик позиционирования образцов.
	ST-AS. Высокоточный штатив со свободным угловым перемещением. AS-M. Ручной столик позиционирования образцов. Нижняя подсветка.		ST-G. Высокоточный штатив. FB-M. Высокоточный блок управления фокусом. XY-GB2. Ручной столик позиционирования образцов с нижней подсветкой. XY-CB. Нижняя подсветка.

Изготовленные на заказ штативы от Hirox

Штатив со свободным угловым перемещением	Инвертированный штатив	Гибкий шарнирный штатив	Настольный штатив большого перемещения

Области применения

РСВ и микроэлектроника		Автомобилестроение
Пайка	Жидкокристаллический дисплей	Автомобильный кабель
Материаловедение
Разрушение композитного материала	Сварка	Излом металла
Криминалистика	Реставрация	Биология
Поддельный документ	Элементы живописи	Голова насекомого
Косметика	Металлография	Печать с защитой
Поверхность волоса	Металлические кристаллы	Чернильные пигменты

Трёхмерные модели и изделия

Резьба самореза	Гибридный компонент	Медный абразив

Базовые функции: управление камерой

Камера	Тип сенсора	2/3-дюймовый 5.07 мегапиксельный с CMOS-датчиком и технологией Global Shutter Type
	Общее число пикселей	2464 (H) x 2066 (V)
	Число эффективных пикселей	2448 (H) x 2048 (V)
	Видеоразрешение	2464 (H) x 2066 (V) 2448 (H) x 2048 (V)
	Размеры изображений	2040 (H) x 1530 (V) 1958 (H) x 1638 (V) 1632 (H) × 1224 (V)
	Метод сканирования	Прогрессивная развертка
	Частота кадров	50 кадров/сек (макс.) при разрешении 1920х1200 100 кадров/сек (макс.) при бинаризации
	Электронная выдержка	Автоматическая (1/24 ~ 1/100000) Ручная 1 ~ 1/50000
	Точная настройка выдержки	Диапазон настроек (17 ~ 1/100000)
	Усиление	Автоматическое / ручное 0 ~ 12 дБ
	Баланс белого	Auto (One Push), Manual (R, B)
	Задняя фокусировка	Не требуется
Осветитель	Лампа	Светодиодная высокой яркости
	Срок службы	30 000 часов (в среднем)
	Температура цвета	5700К
Интерфейсы вывода	Камера	USB 3.0 Series B USB 2.0 Series B
	Контроллер MyCom	Внешние устройства, ACS, вращение, другое
Интерфейсы ввода	Управление моторизацией по Z	Встроенный 5-фазный импульсный привод
	Внешний порт	Педаль управления фотографированием
	Порты USB	USB 2.0 Series A / 2 Types
Управление	Персональный компьютер	LAN, USB 3.0 / 2.0, HDMI, Others
Питание	Напряжение	АС100 V ~ 240 / 50/60 Нz
	Потребляемая мощность	120 VA
Допустимые условия окружающей среды	Температура эксплуатации	5 ~ 40 (41 ~ 104F)
	Относительная влажность	20 ~ 80% RH (без точки росы)
	Атмосфера	Не использовать в среде газ, вызывающий коррозию
	Высота над уровнем моря	До 2000 м
	Температура хранения	15°С ~ 50°С (No Condensation)
	Степень загрязнения	2
	Уровень перенапряжения	II
Вес	Базовый блок	3,6 кг
	Модуль камеры	1,0 кг
Размеры	Базовый блок	270 мм (Ш) х 75 мм (В) х 230 мм (Г)

Базовые функции: моторизованный столик по XYZ

Оси XY	Эффективное перемещение	40х40 мм
	Максимальная скорость	8 мм/сек
	Нагрузка	3,0 кг
	Разрешение	0,04 мкм
	Размеры	195 мм (Ш) х 209 мм (Г) х 53 мм (В)
	Вес	3,9 кг
Оси Z	Эффективное перемещение	30 мм моторизованное 85 мм в ручном режиме
	Разрешение	0,05 мкм / импульс – пятифазный шаговый двигатель
	Вес	1 кг

Стандартное программное обеспечение

Функции визуального анализа	Предварительный просмотр
	Настройка режима (сохранение настроек камеры)
	Контроллер MyCom (система АСS)
	Гамма-коррекция / Подчеркивание границ
	Насыщенность / Настройка цветовых оттенков
	Уровень яркости
	Функция Антиблик / HDR
	Система подавления вибраций
	Автоматическая настройка яркости / Настройка тоновых кривых
Рабочие инструменты	Контроль фокуса / Индикатор фокуса
	Сегментное освещение (полное, частичное, боковое, др.)
	Включение/выключение осветителя
	Цифровое увеличение / Управление поворотной головкой
	Настройка координатной сетки (разные варианты)
	Инструменты пользователя / Быстрые кнопки
	Разделение экрана (по вертикали, по горизонтали, 4 экрана)
	Обрезка изображения / Поворот, переворот
Разные функции	Полный фокус / Автофокус
	Оперативное увеличение глубины фокуса
	Автоматическая мультифокусная 3D сшивка по глубине фокусировки
	Автоматическое позиционирование по глубине фокусировки
	3D мультифокус / ЗD предпросмотр
Расширенная цифровая обработка	Увеличение разрешения (10560х6600 - 2400х1800)
	Расширенный динамический диапазон / Антиблик
	Настройка изображения: контраст, усиление края, коррекция оттенков и насыщенности
	Обработка изображения: автоматическая яркость / тоновые кривые, подавление шумов
Измерения в плоскости	Система автокалибровки (АСS):распознавание объектива, адаптера, определение текущего увеличения
	Расстояние, угол, радиус, диаметр, площадь и др.
	Автоматизированные измерения: подсчет объектов, вычисление площади, распознавание границ
	Отображение шкалы (разные варианты отображения)
	Статистический анализ. Вывод результатов в СSV или MS Office
	Автоматическое измерение ширины
Фото- и видеосъемка	Формат фотоизображения: Exif-JPEG (сжатый), Exif-TIFF (несжатый)Фотосъемка (1920х1200 ~ 768х480)
	Максимальное разрешение отдельного изображения: 10560 (Н) х 6600 (V)
	Максимальное разрешение изображения после сшивки: 15000 (Н) х 15000 (V)
	Видео - 1920х1200 (25FPS), 860х600 (50FPS)
	Интервальная съемка (минимальный интервал 0,1 сек)
	Автоматическая ось координат / Запись позиции
Утилиты	Параметры изображения
	Комментарии / Аннотация / Шкала / Дата / Информация об изображении
	Редактор отчетов и экспорт в МS Office
	Защита паролем (калибровка / настройки пользователя)
	Язык программы (ENG, JPN, FRN, GER, ITA, SPA, KOR, CHN, RUS)
	Встроенная помощь (помощник, руководство пользователя)
Трехмерная метрология	Отображение 30 модели (Оригинальный цвет / Каркас / Псевдоцвет)
	Измерения на 30 сечении (Высота, дистанция, угол, радиус и др.)
	Виртуальный осветитель 3D модели
	Измерение шероховатости по сечению 3D модели
	Измерение объема и площади 3D модели
	Измерение высоты в точке на 3D модели
	Функции НОК и Антиблик на 3D модели
	Плоское изображение сечения 3D модели
	Вывод СSV матрицы 3D модели (импорт данных в разные 3D приложения)
	Фильтрация и удаление шумов
	Коррекция уровня 3D модели
Сшивка	2D сшивка (до 15000 х 15000 рx)
	3D сшивка (до 10000 х 10000 рx)
