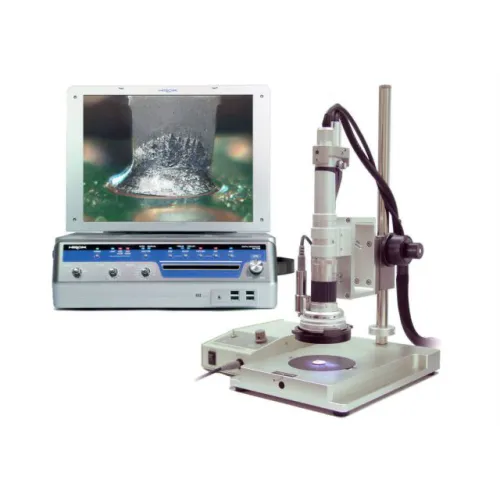

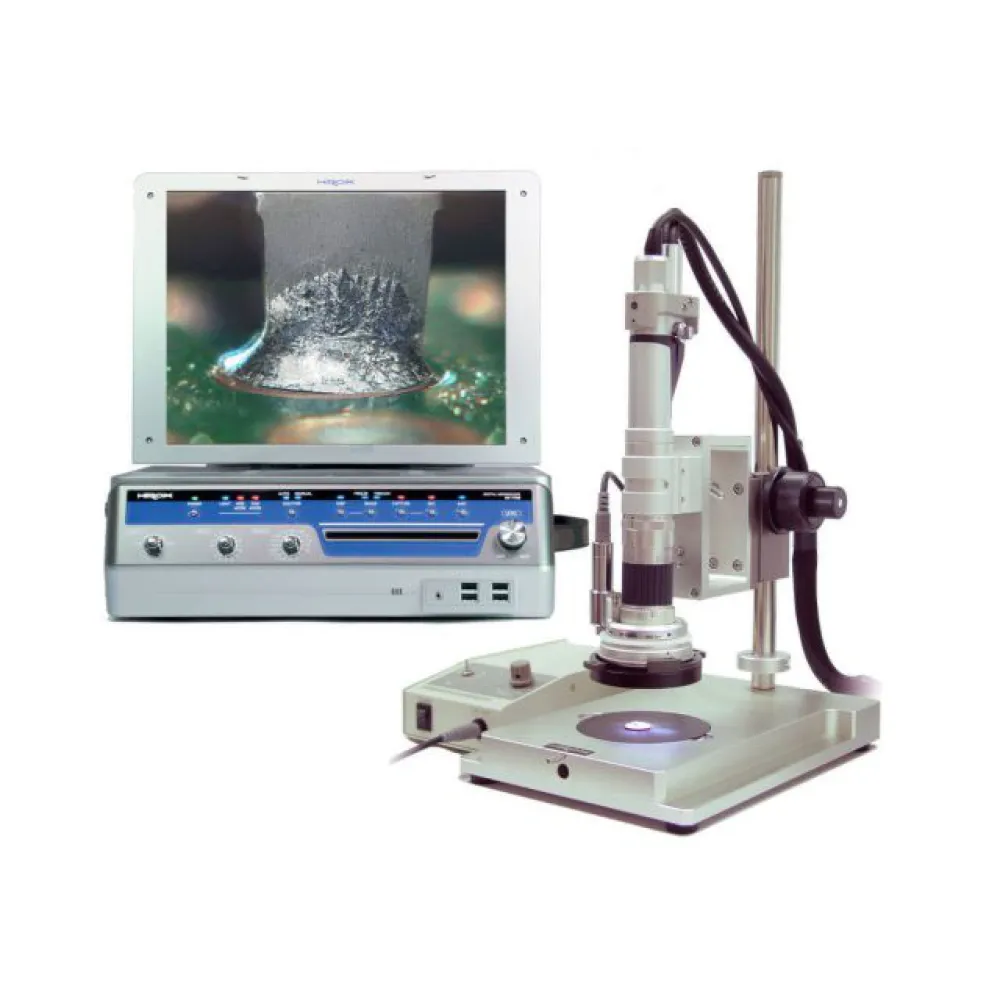

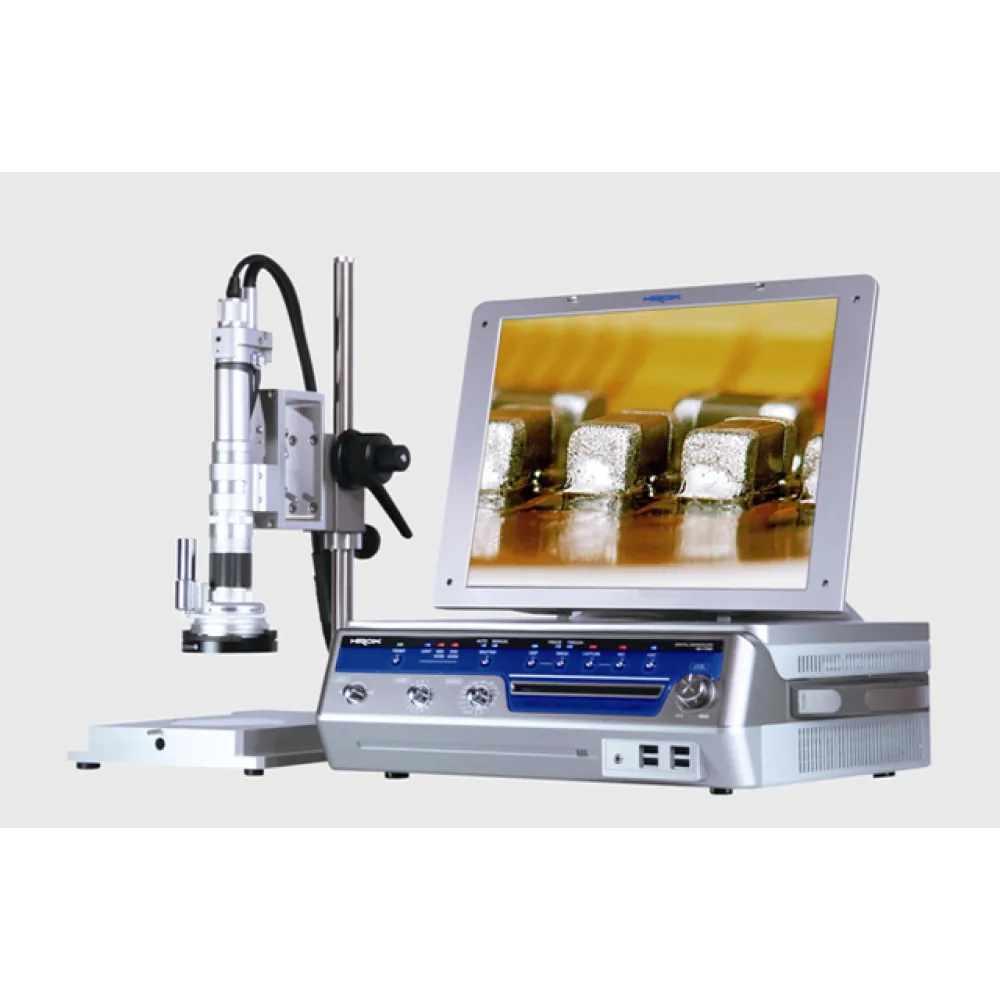

Исследовательский видеомикроскоп Hirox KH-7700 с камерой

Прибор класса Hi-End успешно применяется в электронике, машиностроении, медицине, материаловедении, криминалистике, металлографии, в производстве пластмасс, биологии, реставрации и др задачах. Наиболее востребован в университетах и специализированных высших учебных заведениях.

Цифровой видео микроскоп HIROX KH-7700 объединяет новейшие прогрессивные достижения нескольких областей современных технологий. Видеомикроскоп Hi-End класса предназначен для получения оцифрованных изображений объектов и выполнения измерений по трем координатам.

Система успешно применяется в электронике, машиностроении, медицине, материаловедении, криминалистике, металлографии, в производстве пластмасс, биологии, реставрации и др задачах.

Основные характеристики:

• Бесконтактные измерения по трем осям
• Оптическое увеличение до 7000х
• Синтез и сравнение изображений.
• Автокалибровка, самоопределение увеличения
• Автофокусировка, автомультифокусировка
• Запись потокового видео (30 кадров в секунду)
• 3D обзор и трехмерное моделирование
• Естественная цветопередача
• HDD 160Мб, DVD-RW, USB 2.0
• Встроенный сетевой интерфейс
• Режим высокого разрешения (6400x4800)

Базовые функции и отличия от обычных микроскопов:

• Вывод изображения на 15’’ UXGA LCD монитор с разрешением 1600x1200, размер пиксела 0,19 мм.
• Запись и обработка изображений с высоким разрешением до 6400 х 4800 пикселов.
• Запись потокового видео со звуком при разном разрешении 640х480 – 1600х1200.
• 3D-обзор (360°) с изменяемым углом наблюдения от 25° до 55° с зеркалами высшего класса Newton 1.
• Инспекция при изменяемых углах освещения, при дифференциально-интерференционном контрасте, темном и светлом поле, в поляризованном свете.
• Послойное фотографирование с последующим cинтезом слоев для получения сфокусированного изображения глубокого рельефа.
• Автоматизация фокусировки, мультифокусировки, послойного сканирования и измерения высоты.
• Возможность маркировки групп объектов на «живом» и/или захваченном изображении (до 16-ти групп).

Некоторые применения в электронике и микроэлектронике:

• Получение полноцветных изображений дефектов при увеличении до 7000х.
• Неразрушающая инспекция BGA и качества микросборок.
• Анализ и запись 3D изображений дефектов пайки и разварки выводов.
• Бесконтактные измерения элементов топологии печатных плат.
• Быстрое и простое сохранение изображений наблюдаемых объектов и результатов их измерений, документирование и передача по сети.
• Изменение увеличения в широком диапазоне без дополнительной фокусировки.
• Сравнительный анализ изображений.

Помимо автономного использования, система KH-7700 хорошо дополняет рентгеновские исследования, поскольку не ограничена типом тестируемого материала и обеспечивает естественную цветопередачу. Для всестороннего контроля рекомендуется использовать вместе с рентгеновскими установками.

За уникальные технические возможности удостоен Золотой медали и награжден Знаком качества Ростест-Москва по результатам IV Специализированной выставки-конкурса средств измерений, испытательного и лабораторного оборудования Метрология-2008 (Москва)
