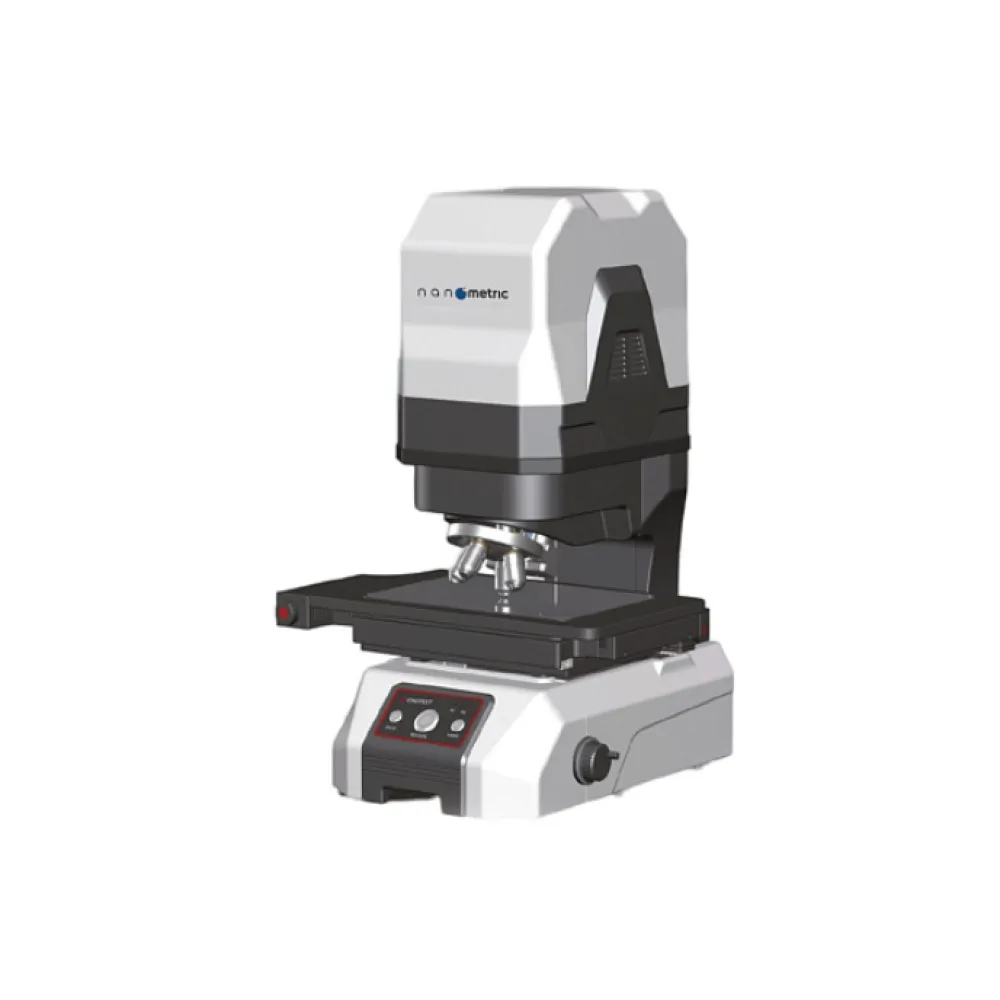

Измерительный микроскоп с микрообъективами MOB300 сочетает в себе микроскопическую визуализацию с традиционными видеоизмерениями для крупномасштабного измерения микрохарактеристик.
Оснащенный электрической вышкой, прибор может автоматически переключаться на различные увеличения для обнаружения различных точных микроскопических двумерных характеристик. Богатый функционал измерения размеров позволяет измерять различные двумерные точки, линии, окружности и т. д., а также оценивать допуск на форму и расположение.
Оснащенный электрической вышкой, прибор может автоматически переключаться на различные увеличения для обнаружения различных точных микроскопических двумерных характеристик. Богатый функционал измерения размеров позволяет измерять различные двумерные точки, линии, окружности и т. д., а также оценивать допуск на форму и расположение.
Измерительный микроскоп с микрообъективами MOB300 может быть использован в таких областях, как прецизионное оборудование, устройства оптической связи, высокоточные пресс-формы, магнитные материалы, высокоточная штамповка, прецизионные детали для мобильных телефонов, медицинское оборудование, часы, режущие инструменты, тесты с измерениями, и др. областях.
Примеры применения
| Модель прибора | MOB300 | |||
| Объектив | 10× | 20× | 50× | |
| Датчик изображения | Промышленная камера высокого разрешения | |||
| Дисплей | 24 дюйма LCD дисплей (XGA:1920×1080) | |||
| Ротор объектива | 3 ручных отверстия 5 электрических отверстий (опционально) | |||
| Диапазон поля обзора | 0.98×0.98мм | 0.49×0.49мм | 0.196×0.196мм | |
| Горизонтальное разрешение *1 | 2мкм | 1мкм | 0.4мкм | |
| Точность измерения*2 | Поле обзора | ±0.3мкм | ±0.2мкм | ±0.1мкм |
| Ось движения Ex/Ey | ± (2.0+0.02 L) мкм | |||
| Повторная точность поля обзора *3 | ±0.1мкм | ±0.1мкм | ±0.05мкм | |
| Измерение высоты *4 | Точность измерения | ±(3.0+L/100)мкм | ||
| Повторная точность | ±1мкм | |||
| Дальность шага | X | 210мм | ||
| Y | 110мм | |||
| Z | 75мм | |||
| Разрешение растрового изображения | 0.1мкм | |||
| Система освещения | Поверхностный свет | Коаксиальное освещение | ||
| Контурный свет | Центробежное проходящее освещение (зеленый цвет) | |||
| Точность точечного лазерного измерения*4 | Коэффициент максимальной глубины отверстия | 1.5 | ||
| Диапазон высоты | ±3.5мм | |||
| Точность | ±2.0мкм | |||
| Измерительное ПО | VisionX | |||
| Максимальная скорость измерения | XY | 80 мм/с | ||
| Z | 25 мм/с | |||
| Габариты(Д×Ш×В) | 531×455×761мм | |||
| Вес | 74 кг | |||
| Нагрузка | 5 кг | |||
| Рабочее напряжение | 100-240 ВПТ, 50/60Гц, 2A мощность 300Вт | |||
| Рабочая среда | Температура 10°С~35°С, влажность 20~80% (без конденсации) | |||
*1 В позиции фокусировки, при температуре окружающей среды 20°С±1°С, выполнять измерение стандартных пластин с линейным разрешением.
*2 В позиции фокусировки, при температуре окружающей среды 20°С±1°С, выполнять измерение микро-нано стандартных пластин.
*3 В позиции фокусировки, при температуре окружающей среды 20°С±1°С, выполнять измерение микро-нано стандартных пластин.
*4 Механическая точность оси Z, точность измерения высоты с помощью фокусировки объектива зависит от поверхности детали.
*5 Измерительная головка оптического датчика для измерения высоты (опционально).
