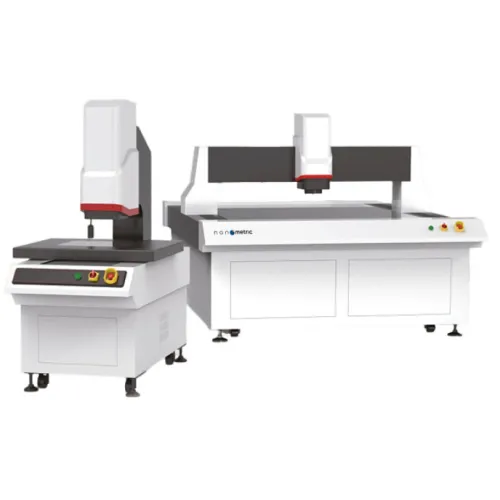

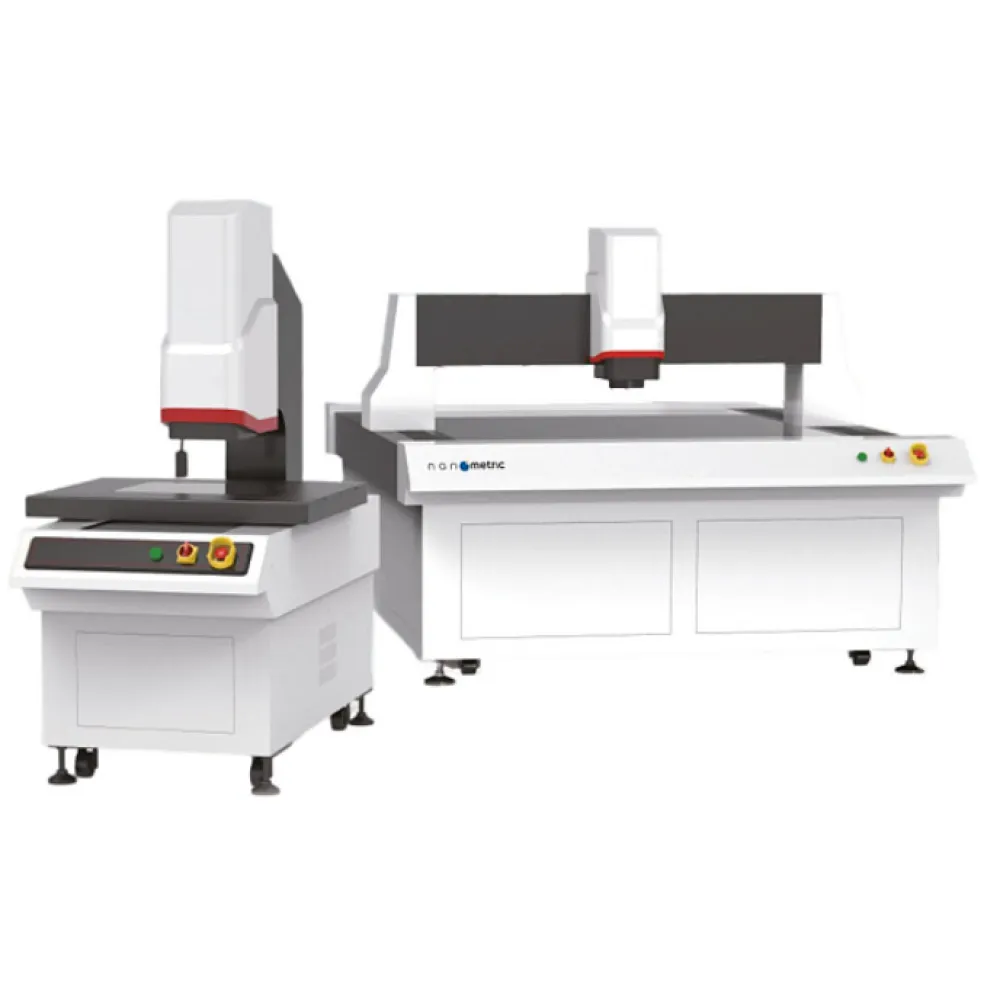

Автоматическая видеоизмерительная машина серии MultoN имеет различные диапазоны измерения, мраморный основной корпус, высокоточную систему сервоуправления и оптический электрический объектив для выполнения высокоточных измерений. Автоматическая измерительная машина серии MultoN обладает мощной функциональностью, может выполнять точные измерения размеров поверхностей, контуров, углов и позиций, а также допуск на форму и расположение различных сложных деталей.
Разнообразие комплектующих деталей, многообразие комплексных измерений
Технические параметры автоматической видеоизмерительной машины серии MultoN

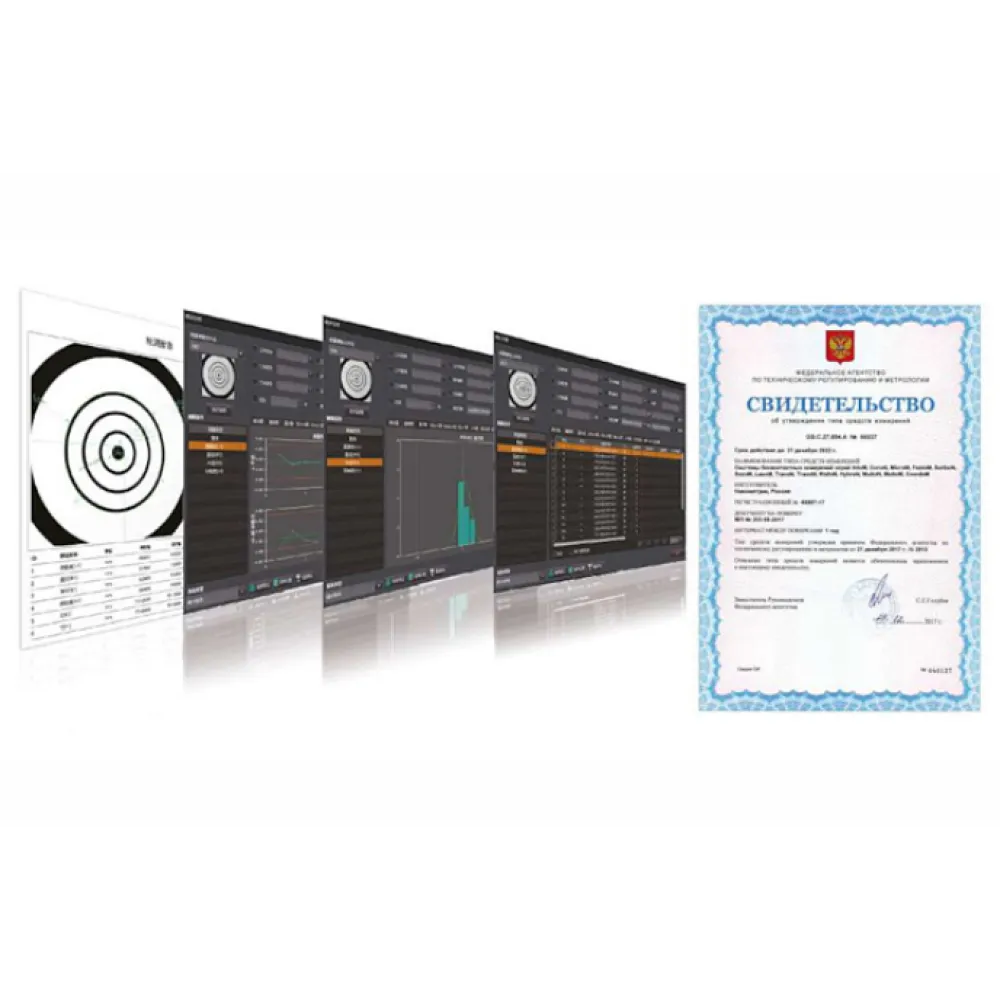

Многофункциональное ПО, автоматическое создание отчетов
Полностью автономное измерительное ПО, обладающее правом на интеллектуальную собственность. Предлагает до 80 видов инструментов анализа и извлечения признаков, обеспечивает вспомогательные конструкции, умную маркировку, допуск на форму и расположение, специальные приложения и другие инструменты анализа и извлечения признаков. Автоматический вывод аналитического отчета SPC, поддерживает получение удаленных данных/
Автоматическая видеоизмерительная машина серии MultoN имеет различные диапазоны измерения, мраморный основной корпус, высокоточную систему сервоуправления и оптический электрический объектив для выполнения высокоточных измерений. Автоматическая измерительная машина серии MultoN обладает мощной функциональностью, может выполнять точные измерения размеров поверхностей, контуров, углов и позиций, а также допуск на форму и расположение различных сложных деталей.
Автоматическая видеоизмерительная машина серии MultoN может быть использована в таких областях, как машиностроение, электроника, пресс-форма, литье под давлением, металлические изделия, резина, низковольтные электроприборы, магнитные материалы, точная штамповка, разъемы, соединители, клеммы, мобильные телефоны, бытовая техника, печатные платы, медицинское оборудование, часы, режущие инструменты, и других измерительных областях.
Простая эксплуатация без проблем
Каждый может быстро начать работу без обучения.
Оперативная съемка, точное вычисление
Поддержка сегментного программного управления поверхностным светом, проходящим светом, коаксиальным светом. Автоматическое распознавание места измерения, возможность получения единых и стабильных результатов при каждом измерении.
Автоматическое измерение, более быстрая обработка партии
Программа подбирает координатную систему детали, автоматически выполняет процесс измерения, поддерживает ввод чертежей CAD и Gerber, а координатная система подбирает измерение. В режиме фиксированной координатной системы CNC выполнение измерений партии происходит быстро и точно.
Разнообразие комплектующих деталей, многообразие комплексных измерений
Поддержка триггерного и оптического датчиков; осуществление измерения высоты, плоскостности и пространств 2,5D. Поддержка внешнего ввода через штангенциркуль, высотомер; поддержка централизованного управления данными; поддержка принтера этикеток.
Технические параметры автоматической видеоизмерительной машины серии MultoN
| продукции | VU32A | VU43A | ||
| Дальность хода | X (м) | 300 | 400 | |
| Y (м) | 200 | 300 | ||
| Z (м) | 200 | 200 | ||
| Несущая конструкция | Колонного типа | |||
| Каркасный материал | Мрамор | |||
| Дисплей | 24 дюйма LCD дисплей (1920X1080) | |||
| Датчик изображения | 160 Вт цветная промышленная видеокамера высокого разрешения | |||
| Разрешение растрового изображения | 0,5 мкм | |||
| Объектив | 6.5X ручное масштабирование | |||
| Масштаб увеличения *1 | Оптическое увеличение: 0,7X-4,5X, увеличение изображения: 32-206X | |||
| Система освещения | Проходящий свет | Центробежное проходящее освещение LED | ||
| Поверхностный свет | 5 колец 8 секций распределенное освещение, 256 уровней регулирования | |||
| Точность обнаружения *2 | Ось X/Y | (2,5 + L/200) мкм | ||
| X±Y | (3,0 + L/200) мкм | |||
| Ось Z*3 | (5,0 + L/200) мкм | |||
| Максимальная скорость | XY (м/с) | 500 | ||
| Z (м/с) | 100 | |||
| Габариты (мм) | 760X1220X1670 | 860X1350X1670 | ||
| Вес измерительного прибора (кг) | 600 | 650 | ||
| Нагрузка (кг) | 25 | |||
| Мощность источника питания | 1500 Вт | 2000 Вт | ||
| Установка датчика *4 | Опционально: (1) контактная подпружиненная игла; (2) конфокальный белый свет; (3) треугольный лазер | |||
| Управление перемещением | Система сервоуправления | |||
| Измерительное ПО | VisionX Pro | |||
| Рабочее напряжение | 200-240 ВПТ, 50/60 Гц | |||
| Рабочая среда | Температура 20°С±2°С, влажность 20-80%, вибрация
