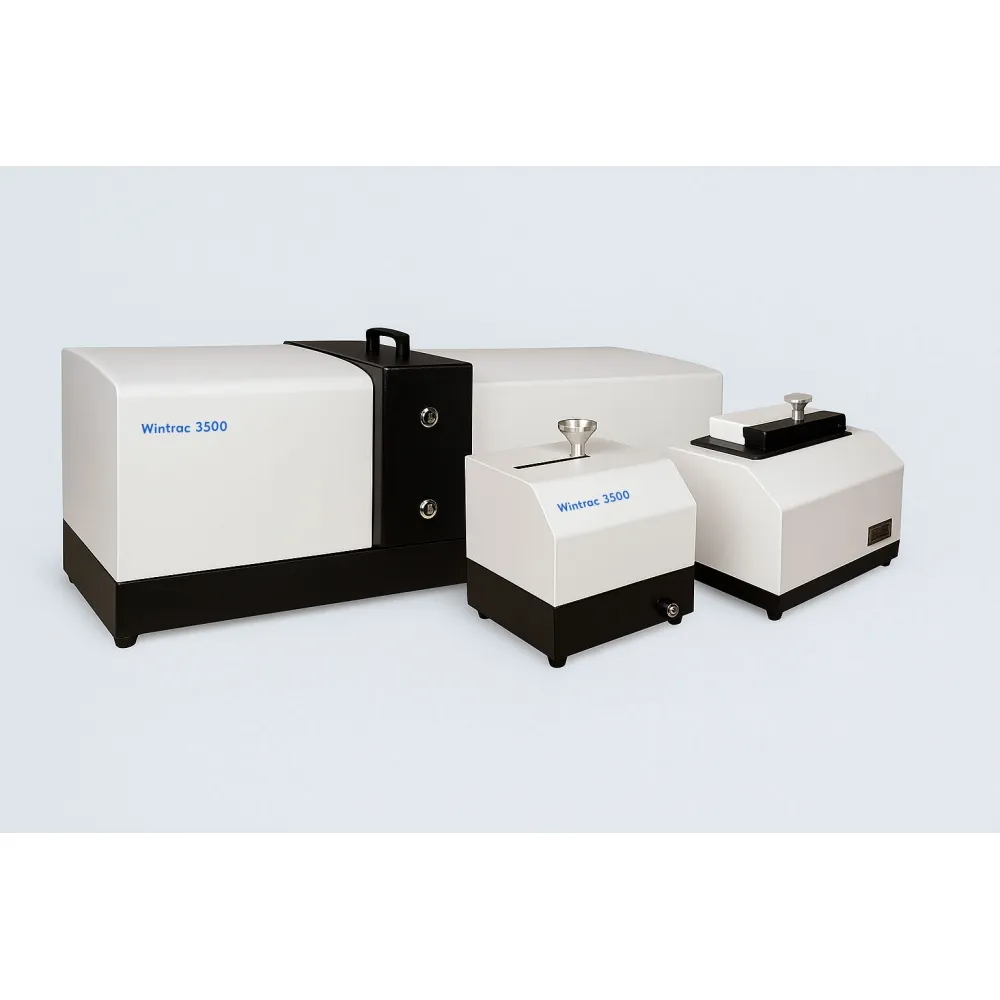

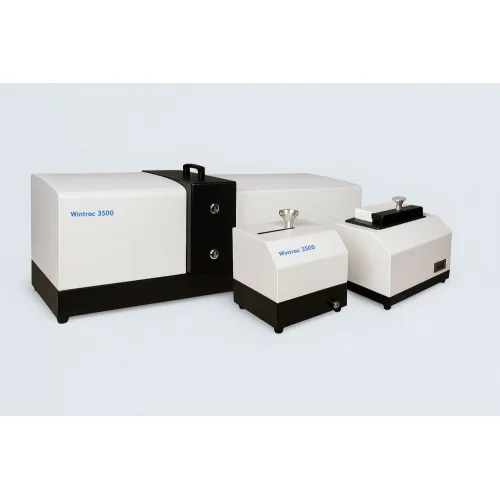

Wintrac 3500 Интеллектуальный лазерный анализатор размеров частиц

Wintrac 3500 — это интеллектуальный полностью автоматический лазерный анализатор размеров частиц, работающий по самым современным международным методам: принципу рассеяния МИ и принципу дифракции Фраунгофера. Устройство объединяет в себе систему влажного и сухого диспергирования, высокочувствительный и высокоразрешающий фотоэлектрический зонд, а также оптический тракт с использованием импортированных объективов Canon, что обеспечивает высокую точность и воспроизводимость распределения частиц по размерам.

Анализатор широко применяется в отделах контроля качества промышленного производства, а также в научно-исследовательских учреждениях.

Стандарты и соответствие

• ISO 13320-1:2009

• GB/T19007-2016

• Q/0100JWN001-2024

• Соответствие требованиям 21 CFR Part 11

• Сертификация CE

Принцип измерения

• Лазерное рассеяние света

• Методы анализа: рассеяние Ми и дифракция Фраунгофера

Расположение детекторов

• Логарифмически распределённая матрица

• Диапазон углов измерения: от 0,015° до 145°

Источник красного света

• Максимальная мощность: 4,0 мВт

• Лазер на оптоволокне

• Длина волны: 639 нм

• Класс лазерной безопасности: Класс 1

Оптическая система

• Обратный Фурье-оптический путь (свернутый оптический тракт)

Диапазон измерения частиц

• Влажный метод: от 0,01 до 3500 мкм

• Сухой метод: от 0,1 до 3000 мкм

Фотодетекторы на кремнии

• Влажный и сухой режим: по 116 штук

Погрешности измерений

• Погрешность точности: < 0,6% (влажный и сухой, по стандарту CRM D50)

• Погрешность повторяемости: лучше 1%

• Погрешность воспроизводимости: лучше 1%

Система влажного диспергирования

• Ультразвук:
  Частота: 40 кГц
  Мощность: до 60 Вт
  Время ультразвуковой обработки — регулируется

• Мешалка:
  Скорость: 0–3000 об/мин (регулируемая)

• Циркуляция:
  Расход: от 1 до 8 л/мин
  Мощность: 120 Вт

• Антипереливная система:
  Сенсор (Великобритания)
  Предотвращает переполнение и защищает прибор

• Кювета для образцов:
  Объём: 600 мл

• Кювета для микропроб (опция):
  Объём: 10 мл — для дорогостоящих или агрессивных образцов

Сухое диспергирование

• Патентованная технология сухого турбулентного диспергирования

• Использование метода ударно-сдвигового воздействия

• Скорость подачи: регулируется (переменный регулятор скорости)

• Режим управления: полностью автоматический или ручной

• Диспергирующая среда: сжатый воздух (давление от 0 до 6 бар)

Система юстировки оптической платформы

• Полностью автоматическая

• Точность: до 0,2 мкм

Скорость тестирования

• Влажный анализ: менее 2 минут

• Сухой анализ: менее 1 минуты

• Интервал между результатами: 500 мс

Габариты

• Основной блок: 87 × 37 × 33 см

• Дополнительный блок: 44 × 35 × 38 см

Требования к окружающей среде

• Рабочая температура: 5–35 °C

• Влажность: < 85%

• Температура хранения: от -20 °C до +50 °C

Вес (нетто)

• 32 кг + 15 кг
