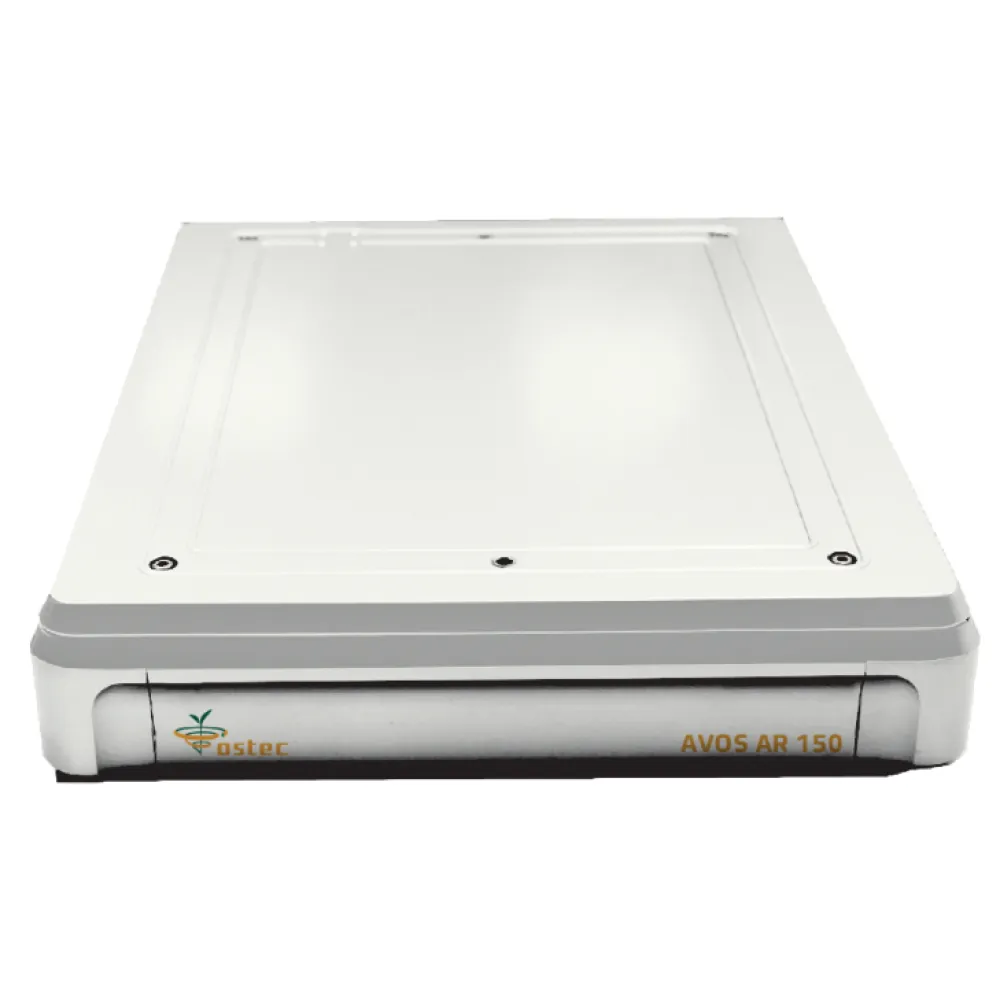

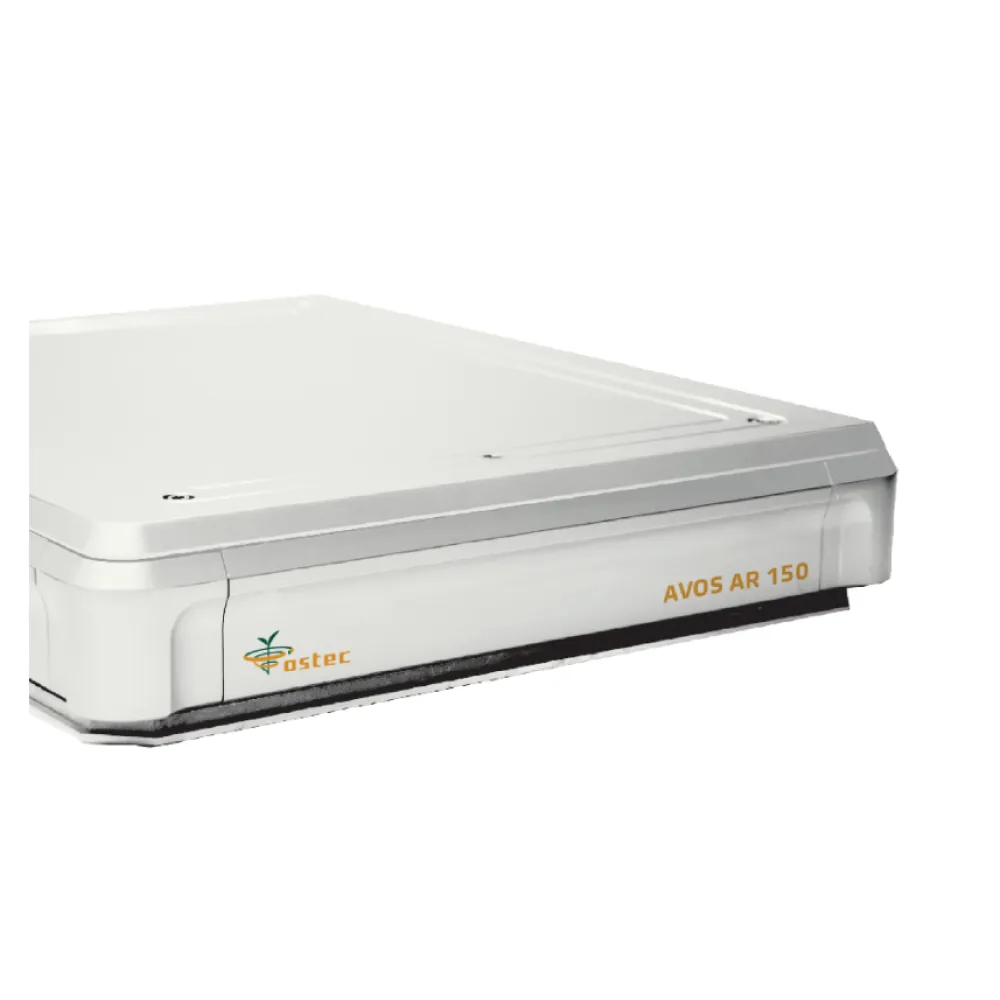

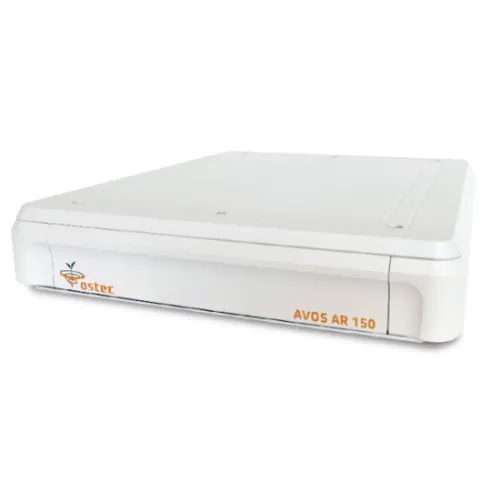

Система вибрационного контроля AVOS AR

Активные виброизолирующие платформы серии AVOS AR предназначены для защиты от шумов настольных измерительных приборов, таких как атомно-силовой микроскоп или оптические микроскопы. В линейке виброзащит AVOS реализованы наиболее современные конструкторские решения.

В качестве активного элемента системы подавления шумов мы используем уникальную технологию электромагнитных приводов (Voice coils). В отличие от активных элементов предыдущего поколения, работающих на пьезоэффекте, электромагнитные приводы не имеют резонансов на низких частотах и имеют более широкий диапазон смещения. Это обеспечивает более надежную защиту от шумов с частотой менее 2 Гц, а также позволяет эффективно подавлять даже очень сильные шумы.

Технология раздельной отработки вибраций по трём осям X, Y и Z позволяет разнести каналы, по которым отрабатываются различные шумы. Благодаря встроенному веб-серверу, параметры вибраций можно в пару кликов вывести в окно браузера, и наблюдать за ними в процессе работы. При этом платформы AVOS AR работают в автоматическом режиме и не требуют пользовательской настройки.

Виброизолирующие платформы AVOS AR – новое поколение приборов для подавления шумов. Они позволят надежно изолировать чувствительное оборудование и забыть о насосе в соседней лаборатории, грохоте грузовиков за окном и других назойливых источниках шума.

Решения активной виброзащиты для AFM, STM, настольных SEM, цифровых микроскопов и др.

Ключевые преимущества

• Использование электромагнитных приводов (Voice coils) в качестве активного элемента позволяет избавиться от внутренних резонансов на низких частотах. Благодаря этому системы AVOS более эффективно подавляют шумы в диапазоне 0 – 2 Гц, чем их аналоги с пьезо-приводами.
• Рабочий ход (actuator stroke) электромагнитных приводов (Voice Coils) составляет 250 микрометров. Это примерно в 10 раз больше, чем для пьезо-приводов и обеспечивает эффективное подавление даже очень сильных шумов.
• Полностью развязанная патентованная архитектура позволяет осуществлять раздельную отработку вибраций по трём осям X, Y и Z в 6 степенях свободы. Благодаря этому минимизируется перекрёстное влияние шумов от различных источников в процессе их подавления.
• Специальное программное обеспечение позволяет нашему инженеру подключаться по удалённому доступу и проводить тонкую настройку параметров активного подавления шумов, если в лаборатории появился новый источник вибраций. Интеллектуальные алгоритмы позволяют инженеру сдвигать полосу подавления в диапазоне от 0 до 3000 Гц, подстраиваясь даже под самые редкие источники. При этом платформы AVOS AR работают полностью в автоматическом режиме и не требуют пользовательской настройки.
• Минимализм конструкции при максимуме полезных опций. Наши системы самые легкие и компактные.

Модельный ряд

Модель	Возможности устройства	Габаритные размеры, мм	Нагрузка, кг
STAR 75	Система активной виброзащиты	400x500x80	15-75
AR 75i	Система активной виброзащиты	300x450x65	15-75
AR 100	Система активной виброзащиты	400x500x80	40-100
AR 150	Система активной виброзащиты	400x500x80	20-150
AR 180	Система активной виброзащиты	500x600x80	20-180
AR 200	Система активной виброзащиты	600x800x80	20-200
AR 150-s	Система активной виброзащиты со встроенным шейкером	400x500x80	20-150
AR 180-s	Система активной виброзащиты со встроенным шейкером	500x600x80	20-180
AR 200-s	Система активной виброзащиты со встроенным шейкером	600x800x80	20-200

Мы предлагаем автономные системы и интегрированные системы OEM:

• Автономные готовые продукты. Портфолио из 15 устройств в 3 основных линейках продуктов
• Интегрированные решения OEM. Наша технология может быть интегрирована в инструменты других производителей
• Индивидуальные решения. Если наши готовые решения не отвечают вашим требованиям, мы с удовольствием адаптируем нашу технологию для создания индивидуального решения.

Возможности AVOS AR со встроенным шейкером:

• Исследование работы целевой системы или прибора при различных вибрационных условиях
• Регулировка под различные частоты и амплитуды
• Воспроизведение реальных условий окружающей среды с целью определения реакции внутренних компонентов целевой системы на вибрацию
• Встроенная функция сбора и анализа данных

Сравнение изображений микроскопа

Без виброизоляции	С виброизоляцией
Без виброизоляции	С виброизоляцией

Уровень подавления шума > 90%	Начинается от частоты 1.5 Hz и выше
Подавление шума на 1 Гц	60%
Активная полоса подавления шума	0.5 - 100 Hz
Возможность сдвига активной полосы подавления шума	В диапазоне 0 - 3000 Гц
Активные степени свободы	6
Ход приводов активной изоляции	250 мкм
Время релаксации	0.1 сек
Рабочая нагрузка по весу	15 - 200 кг
Размер	от 300х450х65 мм до 600х800х80 мм
Активные элементы изоляции	Электромагнитные приводы
Пассивные элементы изоляции	Амортизированные пружины
Интерфейс	Встроенный веб-сервер, LED индикаторы
Средства диагностики	Встроенный осциллограф реального времени и спектральный анализатор
Вес платформы	20 кг
Нивелирование	+/- 5 мм
Питание	90-240 В AC, 50/60Гц, 150 Вт
Среднее потребление питания	~ 30 Вт
А также:	Высокое значение затухания при ступенчатом воздействии
	Простота установки, не требует настройки
	Может работать совместно с внутренней системой виброзащиты прибора
	Подходит для большинства лабораторных AFM
	Особые размеры и дополнительные модификации доступны по запросу
