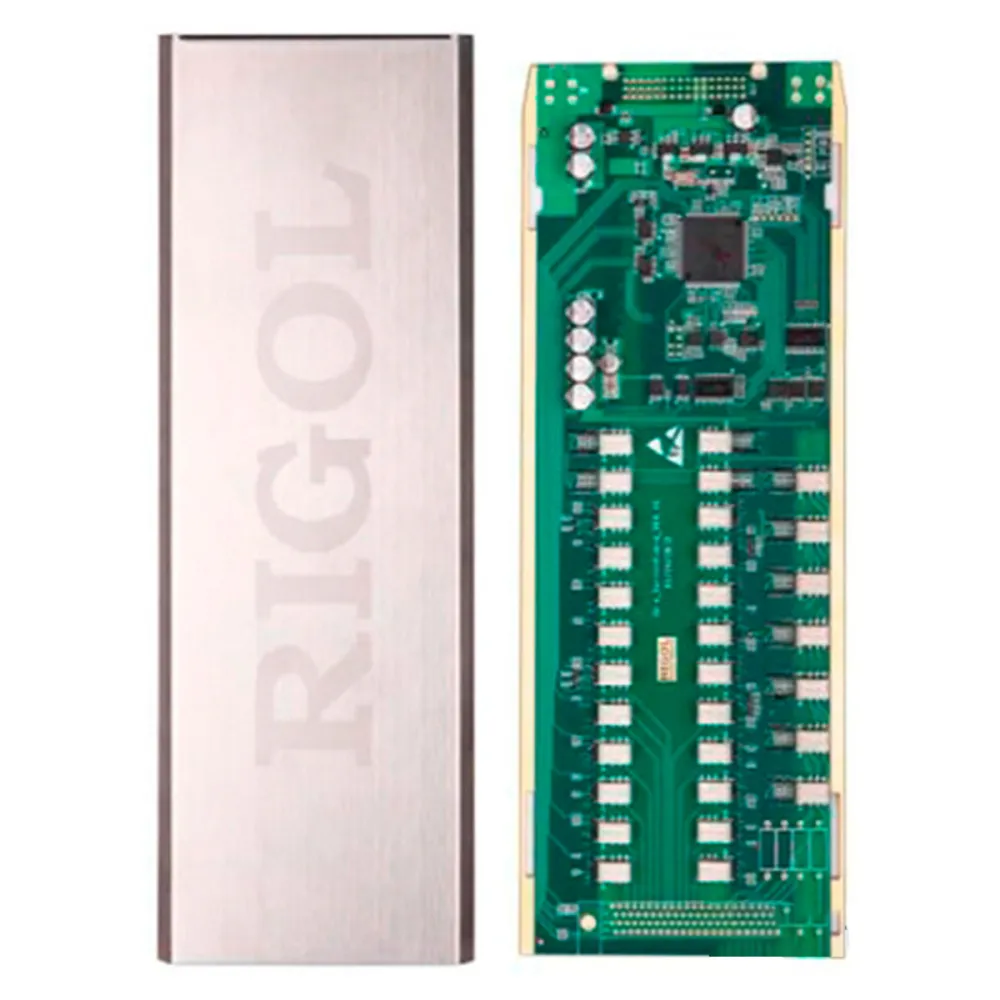

Модуль мультиплексора для M300 MC3324

МС3324 – это 24-канальный мультиплексор смешанного типа. Он имеет 20 двухпроводных каналов напряжения и 4 канала тока. Каналы с 1 по 20 являются каналами напряжения. Они разделены на две группы, в каждой по 10 двухпроводных каналов (HI и LO). Данные каналы можно использовать при двух- и четырехпроводной схемах измерения. При проведении измерения сопротивления по четырехпроводной схеме прибором автоматически сочетаются в пару канал n и канал n+10. Внешняя соединительная коробка для данного модуля имеет клемму опорного спая термопары. Каналы с 21 по 24 являются каналами тока (структура показана на рис. ниже). Их можно использовать для измерений величин постоянного и переменного тока.
