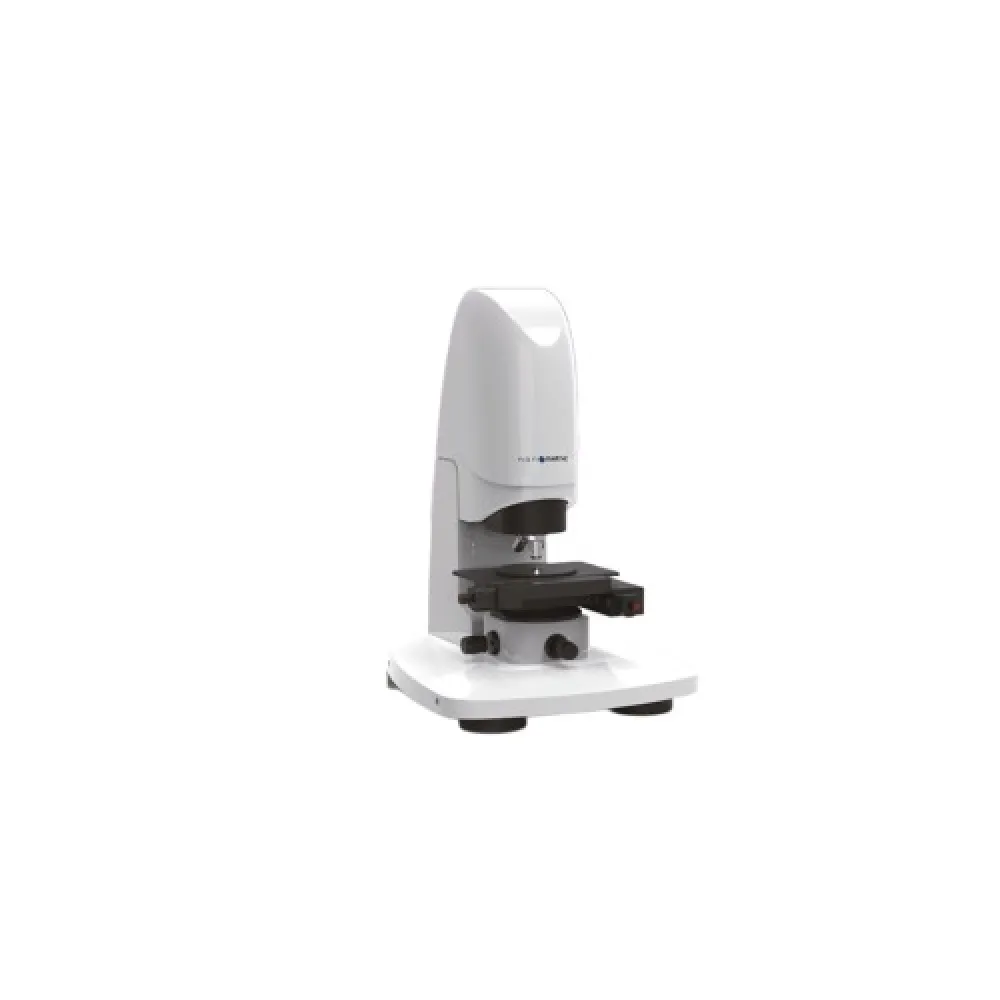

Оптическая интерференция белого света Измерение микро-нано 3D-формы в один клик
| Интерференционный объектив Линзы с разным увеличением подходят для образцов с различным типом поверхности: от ультрагладкой до шероховатой. | Стенд для вакуумной адсорбции Стенд для вакуумной адсорбции, предназначенный для полупроводниковых пластин, гарантирует, что на образцы не влияют слабые возмущения воздушного потока в воздухе во время процесса измерения | Двуканальная система виброизоляции и воздушной флотации Двухканальная система виброизоляции и воздушной флотации, которая напрямую наполняет воздухом внешний источник газа и устройство для повышения давления, может эффективно изолировать вибрационный шум, исходящий от земли |
| | | |
| Изоляция звуковой вибрации Корпус измерительного прибора и механизм внутреннего движения имеют раздельные конструкции, что способствует эффективной изоляции передачи звуковой вибрации | Устройство настройки уровня Наклоните ручку регулировки, чтобы отрегулировать ширину полосы и повысить точность реконструкции 3D-изображений | Удобный рычаг управления Имеет эргономичный дизайн, включает автоматическое управление трехосным XYZ перемещением и скоростью вала, а также яркостью источника света. Оснащен клавишей аварийной остановки |
Область применения
Прибор имеет широкое применение в таких промышленных отраслях, как полупроводники, 3С электроника, особовысокоточная обработка, оптическая обработка, микро-наноматериалы,микроэлектромеханика и т.д., а также используется для измерения и анализа шероховатости поверхности, геометрического контура и других параметров прецизионных деталей.
Пример применения
Измерение и анализ характеристик формы поверхности различных изделий: равномерность деталей и поверхности материалов, шероховатость, волнистость, контур формы поверхности, дефект поверхности, износ, коррозия, интервал зазора, высота уступа, деформация изгиба, обработка и т.д.
ПО для измерения и анализа Vision 3D
Интегрированное системное ПО; измерение и анализ выполняются через один и тот же интерфейс, параметры анализа предварительно установлены, ПО автоматически подсчитывает данные измерений и реализует функцию быстрого измерения партии.
Кликните для увеличенияТаблица оптических спецификаций
| Увеличение объектива | 2.5x | 5x | 10x | 20x | 50x | 100x | ||
| Числовая апертура | 0.075 | 0.13 | 0.3 | 0.4 | 0.55 | 0.7 | ||
| Оптическое разрешение при 550 нм (мкм) | 3.7 | 2.1 | 0.92 | 0.69 | 0.5 | 0.4 | ||
| Глубина резкости (мкм) | 48.6 | 16.2 | 3.04 | 1.71 | 0.9 | 0.56 | ||
| Рабочее расстояние (мм) | 10.3 | 9.3 | 7.04 | 4.7 | 3.7 | 2.0 | ||
| Поле обзора H x V (мм) | Система изобра- жения 1024×1024 | 0.5x | 3.84×3.84 | 1.92×1.92 | 0.96×0.96 | 0.48×0.48 | 0.192×0.192 | 0.096×0.096 |
| 0.75x | 2.56×2.56 | 1.28×1.28 | 0.64×0.64 | 0.32×0.32 | 0.128×0.128 | 0.064×0.064 | ||
| 1x | 1.92×1.92 | 0.96×0.96 | 0.48×0.48 | 0.24×0.24 | 0.096×0.096 | 0.048×0.048 | ||
