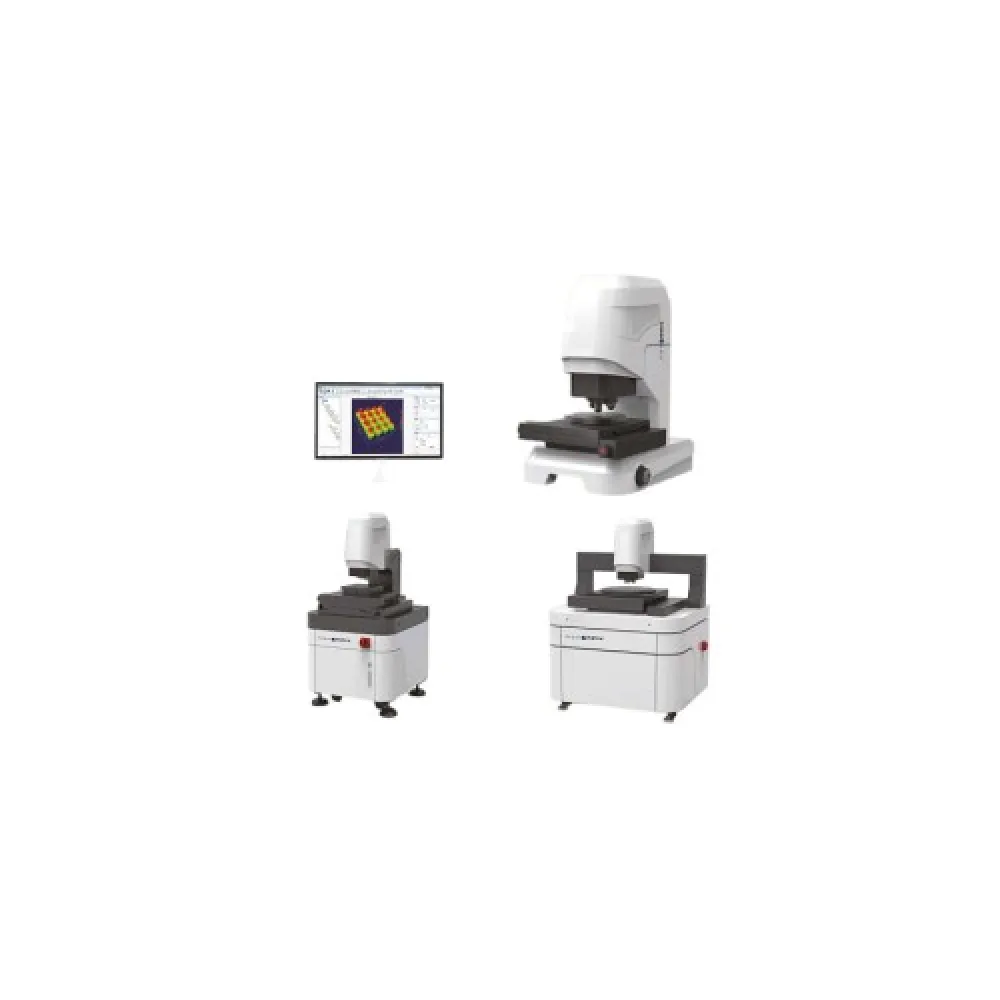

Конфокальный микроскоп серии ConoM

Конфокальный микроскоп серии CM представляет собой прибор для измерения микро-наноуровня различных прецизионных устройств и поверхностей материалов. Прибор основан на принципе конфокальной технологии в сочетании с высокоточным модулем сканирования в направлении Z, алгоритмом 3D-моделирования для бесконтактного сканирования поверхности детали и создания 3D-изображения поверхности.

С помощью системного программного обеспечения осуществляется обработка и анализ данных 3D-изображения поверхности детали и получение 2D- и 3D-параметров, отражающих качество поверхности детали, при использовании оптического контрольно-измерительного прибора для измерения 3D-формы поверхности детали. Прибор может измерять поверхность различных объектов: от гладких до шероховатых, поверхности от низкого до высокого коэффициента отображения поверхности, шероховатость детали от уровня нанометров до уровня микрометров, а также равномерность, микрогеометричность контуров, кривизну и т.д. В соответствии с четырьмя основными отечественными и зарубежными стандартами ISO/ASME/EUR/GBT предоставляет более 300 видов 2D и 3D параметров в качестве критериев оценки.

Характеристики и особенности

• Измерительная система, основанная на конфокальной оптической системе с вращающимся диском в сочетании с высокостабильной структурной конструкцией и превосходным алгоритмом трехмерной реконструкции, обеспечивает высокую точность измерений прибора.
• Уникальная конструкция изоляции от вибраций может снизить вибрационный шум основания.Прибор стабилен и надежен в большинстве сред и имеет хорошую повторяемость измерений.

• Измерение и анализ выполняются на одном и том же интерфейсе без переключения, а данные измерений автоматически подсчитываются, реализуя функцию быстрого измерения партии.
• Благодаря окну визуализации пользователи могут наблюдать за процессом сканирования в режиме реального времени.
• В сочетании с функцией автоматического измерения пользовательского шаблона анализа процесс измерения и анализа в нескольких областях может выполняться автоматически.
• Предоставление пяти функциональных модулей геометрического анализа, анализа шероховатости, структурного анализа, частотного анализа и функционального анализа.
• Анализ в один клик, анализ нескольких файлов, свободно комбинируемые элементы анализа сохраняются в виде шаблона анализов, анализ партии в один клик, предоставление анализа данных и функций статической диаграммы и таблицы.
• Возможность измерения более 300 видов 2D и 3D параметров в соответствии со стандартами ISO/ASME/EUR/GBT и другими стандартами.

• Рычаг управления, интегррованный с функциями регулировки смещения в трех направлениях X, Y и Z, позволяет быстро выполнить предварительные измерения, такие как перемещение предметного столика и фокусировка в направлении Z.

В дополнение к программному обеспечению ZSTOP, устанавливающему нижний предел смещения в направлении Z для защиты от столкновений, на оси Z предусмотрен механический и электронный датчики. Когда линза касается поверхности образца, прибор автоматически входит в режим состояние аварийной остановки для максимальной защиты прибора и снижения операционного риска/
